औद्योगिक कॅबिनेटसाठी ट्रिपल-बेंड बिजागर

यिताई लॉकच्या त्या घाऊक सोर्सिंग इंडस्ट्रियल कॅबिनेट बिजागरांना इंडस्ट्रियल कॅबिनेटसाठी ट्रिपल-बेंड हिंग्ज सापडतील CL252 फक्त एक आकाराचे आहे, 38 × 37 मिमी — लहान बंदिस्त दरवाजांसाठी पुरेसे कॉम्पॅक्ट जेथे पूर्ण-आकाराचे बिजागर जागेच्या बाहेर दिसेल. ट्रिपल-बेंडचा आकार प्रत्येक पानाला एक पायरी प्रोफाइल देतो, ज्यामुळे बिजागर दरवाजाची धार आणि फ्रेम ओठ न बांधता साफ करू देते जेव्हा दरवाजा वळतो. Φ5 मिमी बॅरल तीनही पोरांमधून चालते आणि नियमित दरवाजा सायकलिंग अंतर्गत पिव्होट स्थिर ठेवते.

रचना आणि परिमाण

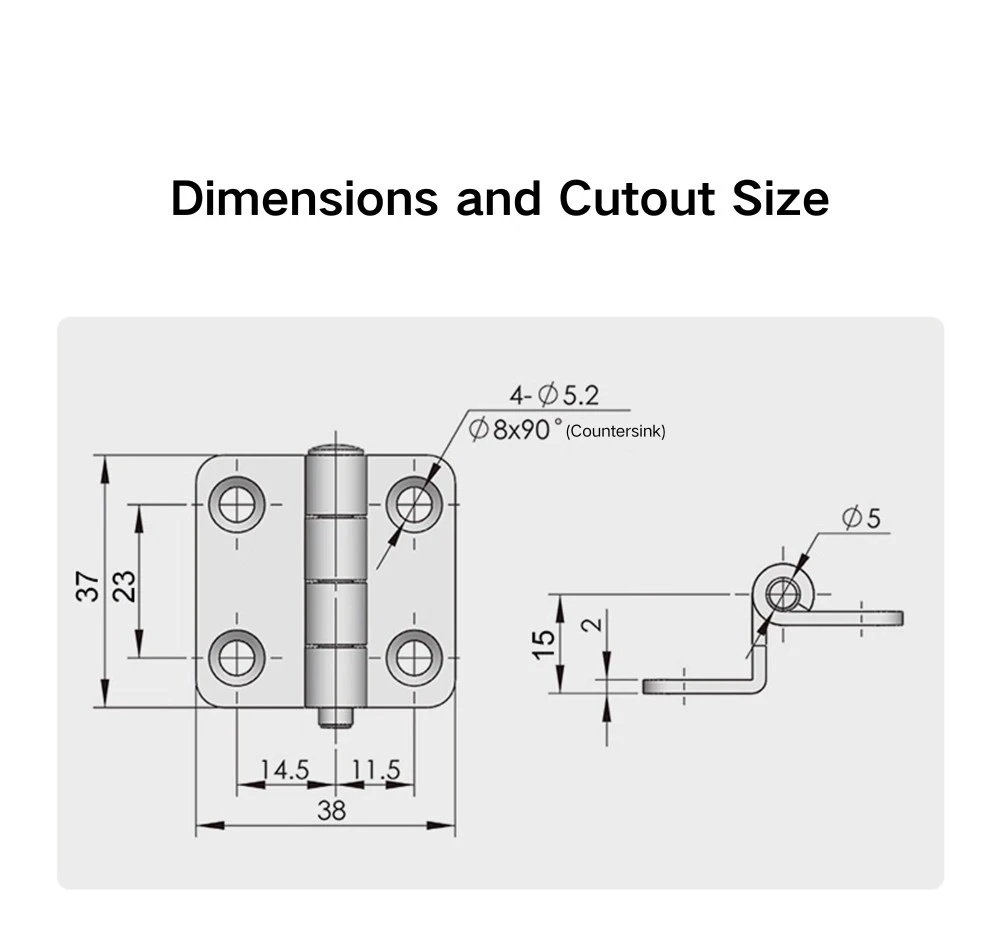

औद्योगिक कॅबिनेटसाठी ट्रिपल-बेंड बिजागर 38 मिमी रुंद आणि एकूण 37 मिमी उंच, मध्यभागी 23 मिमीच्या नकल स्पॅनसह मोजले जाते. दोन पाने असममित आहेत — रुंद पान 14.5 मिमी आहे आणि अरुंद पान 11.5 मिमी आहे — म्हणजे बिजागर दरवाजा आणि फ्रेममध्ये बाजू बदलल्याशिवाय उलट करता येत नाही. बॅरलचा व्यास Φ5 मिमी आहे, आणि बाजूचे प्रोफाइल 15 मिमी एकूण उंची दर्शविते आणि वाकताना 2 मिमी पायरीसह पानांना त्याचा ऑफसेट आकार देते.

इंडस्ट्रियल कॅबिनेटसाठी ट्रिपल-बेंड हिंजच्या प्रत्येक पानाला दोन माउंटिंग होल आहेत: एकूण चार फिक्सिंग पॉइंट्ससाठी Φ8×90° काउंटरसिंकसह Φ5.2 मिमी व्यासाचा. काउंटरसंक प्रोफाईल फ्लॅट-हेड स्क्रूला पानांच्या पृष्ठभागावर फ्लश बसू देते, त्यामुळे इंस्टॉलेशननंतर बिजागराच्या चेहऱ्यावर अभिमानाने उभे असलेले कोणतेही हार्डवेअर नाही. स्क्रूची लांबी दरवाजा पॅनेल आणि माउंटिंगच्या ठिकाणी फ्रेमच्या जाडीच्या आधारावर निवडली पाहिजे.

पृष्ठभाग उपचार आणि साहित्य

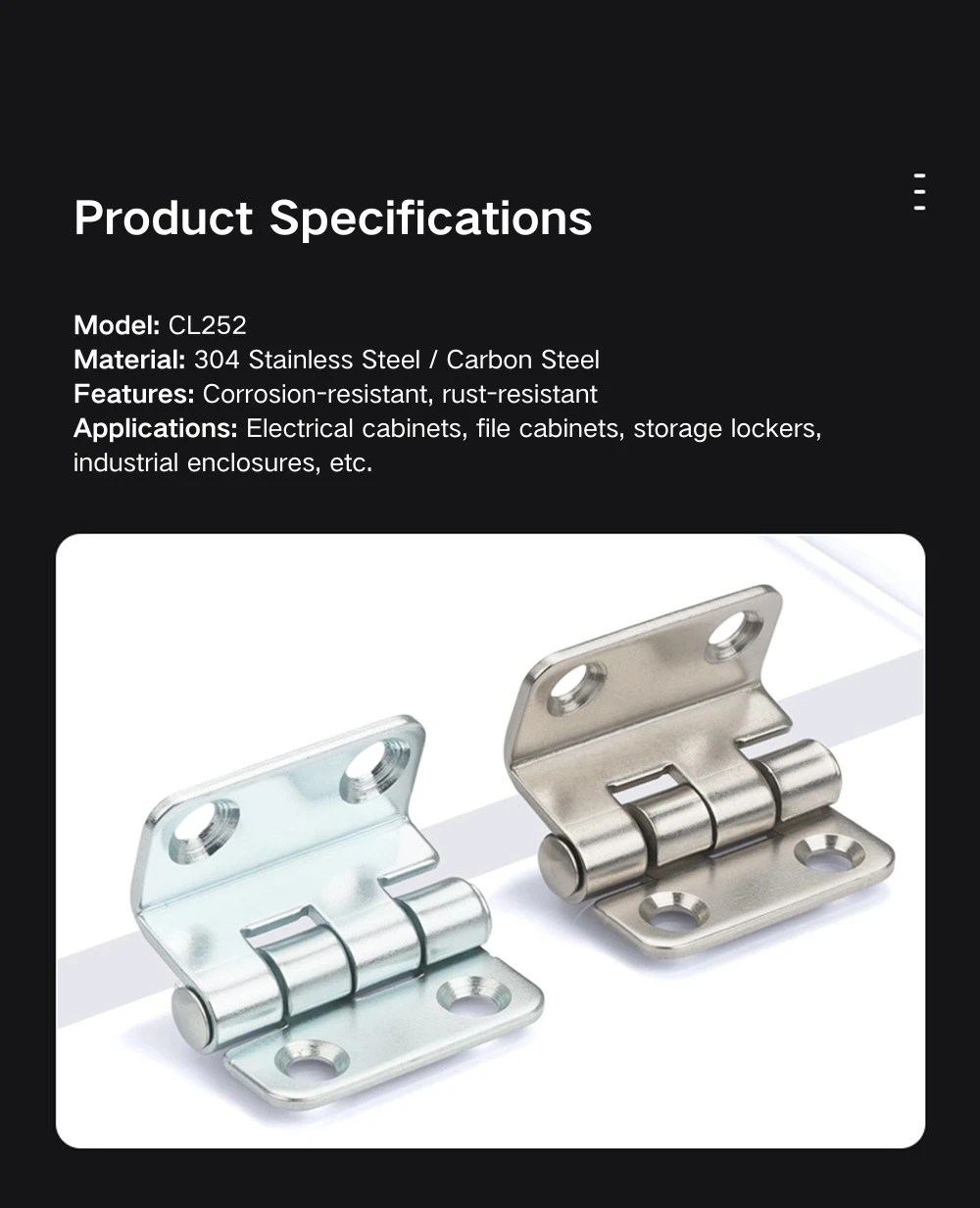

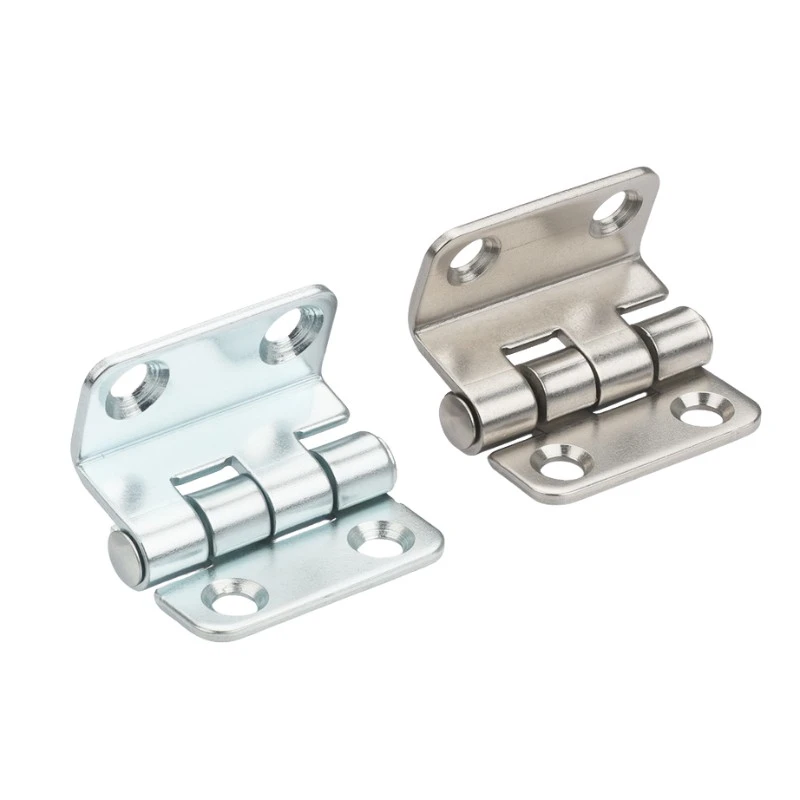

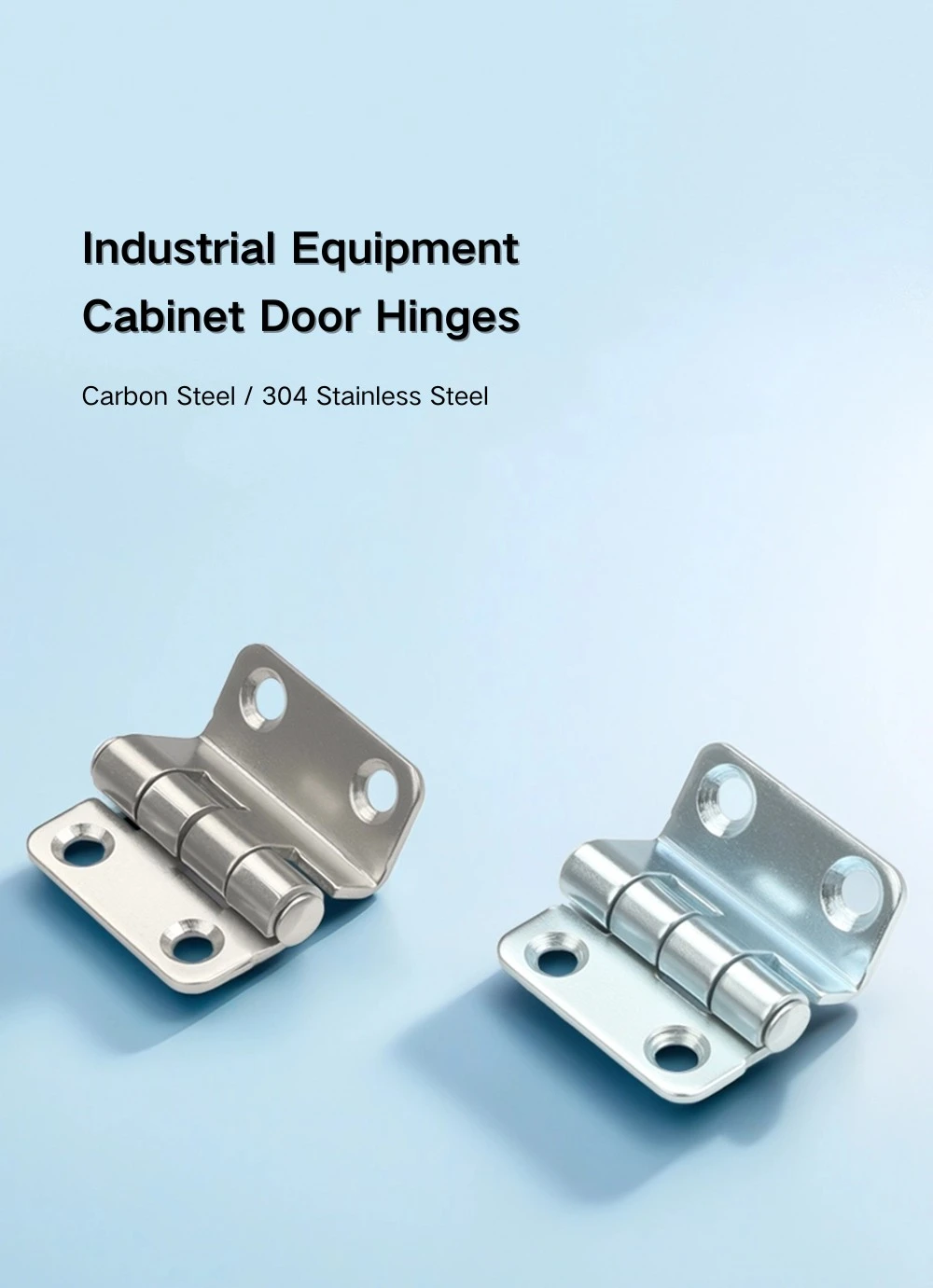

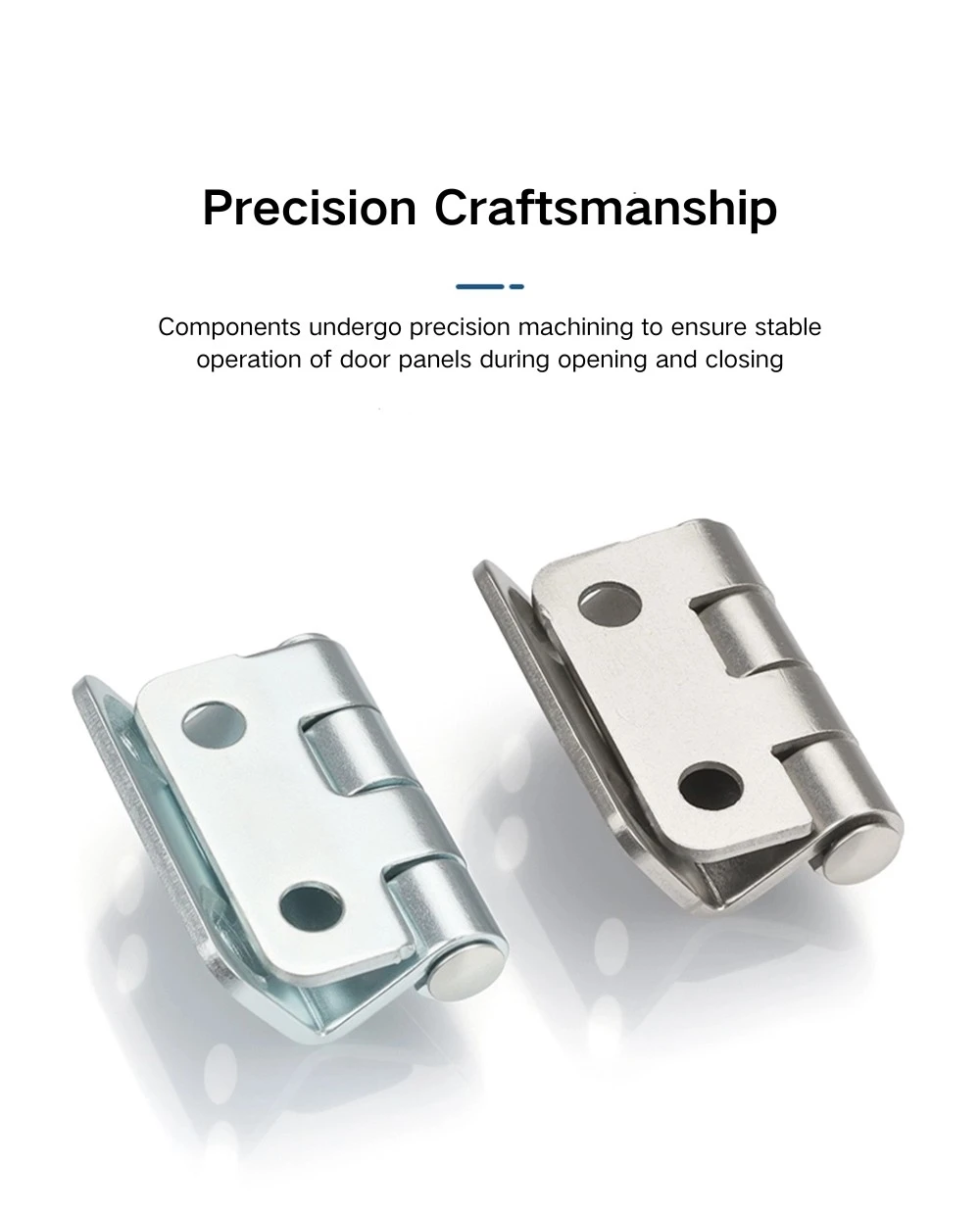

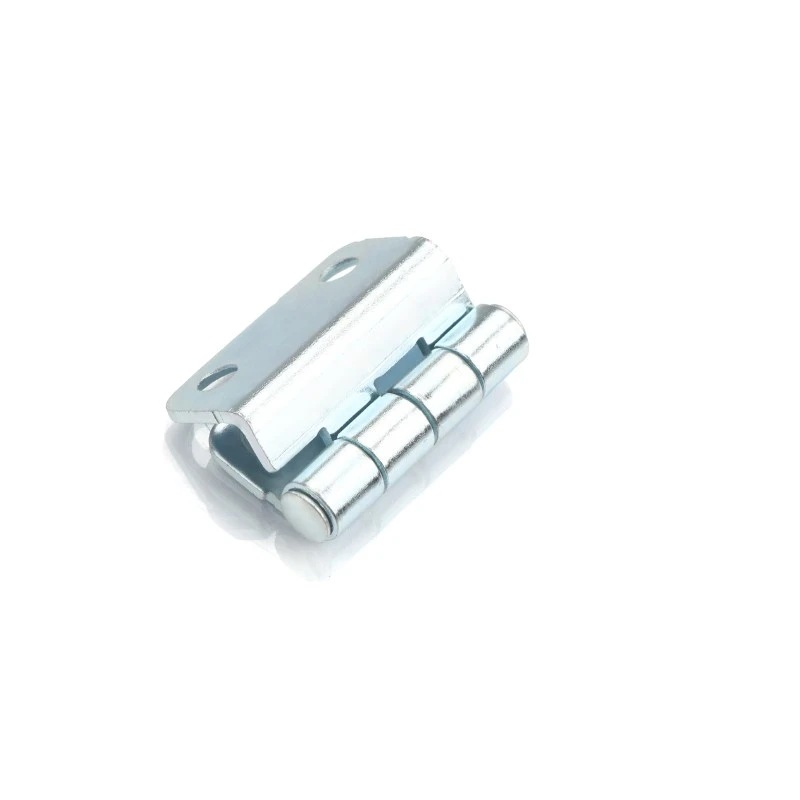

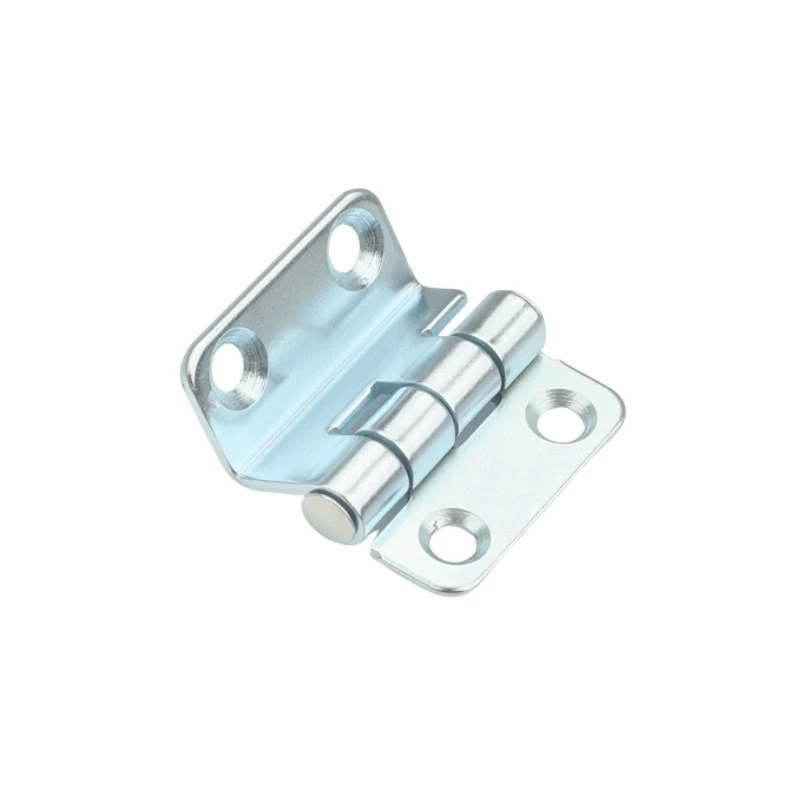

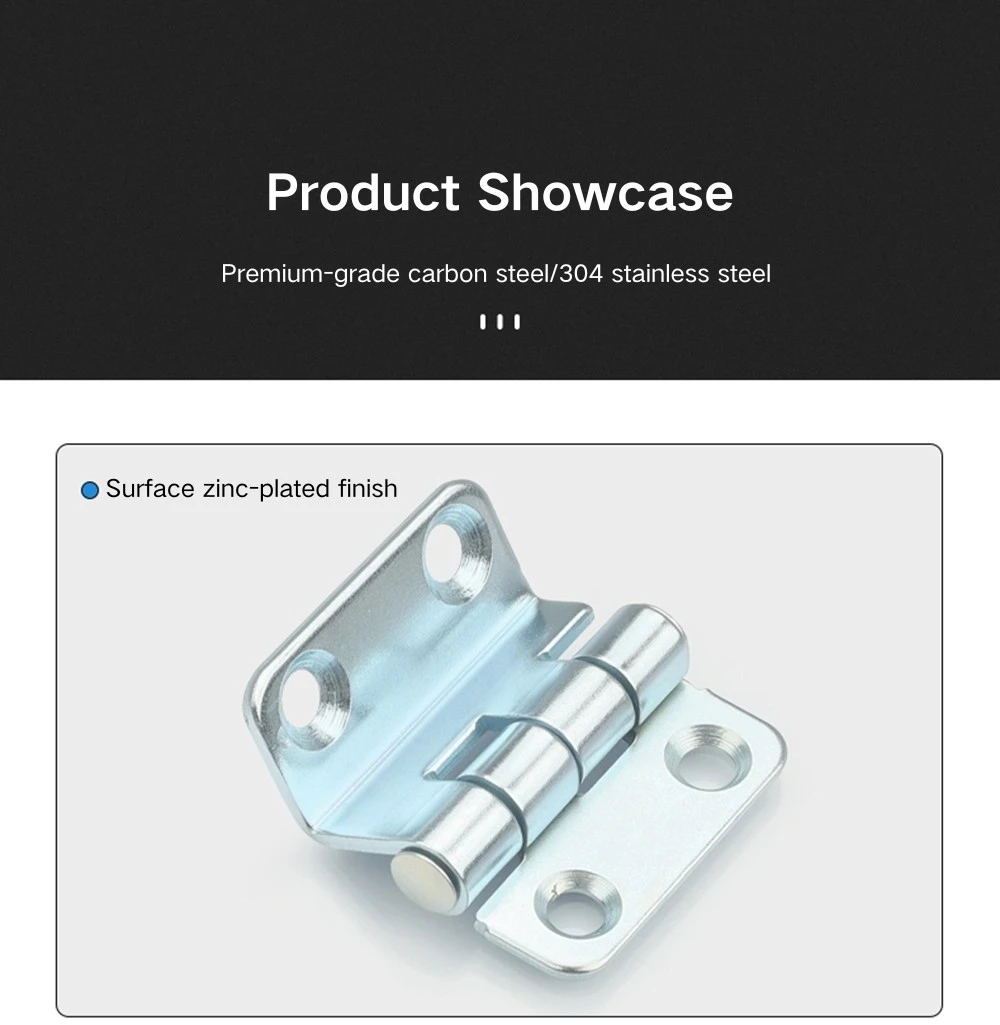

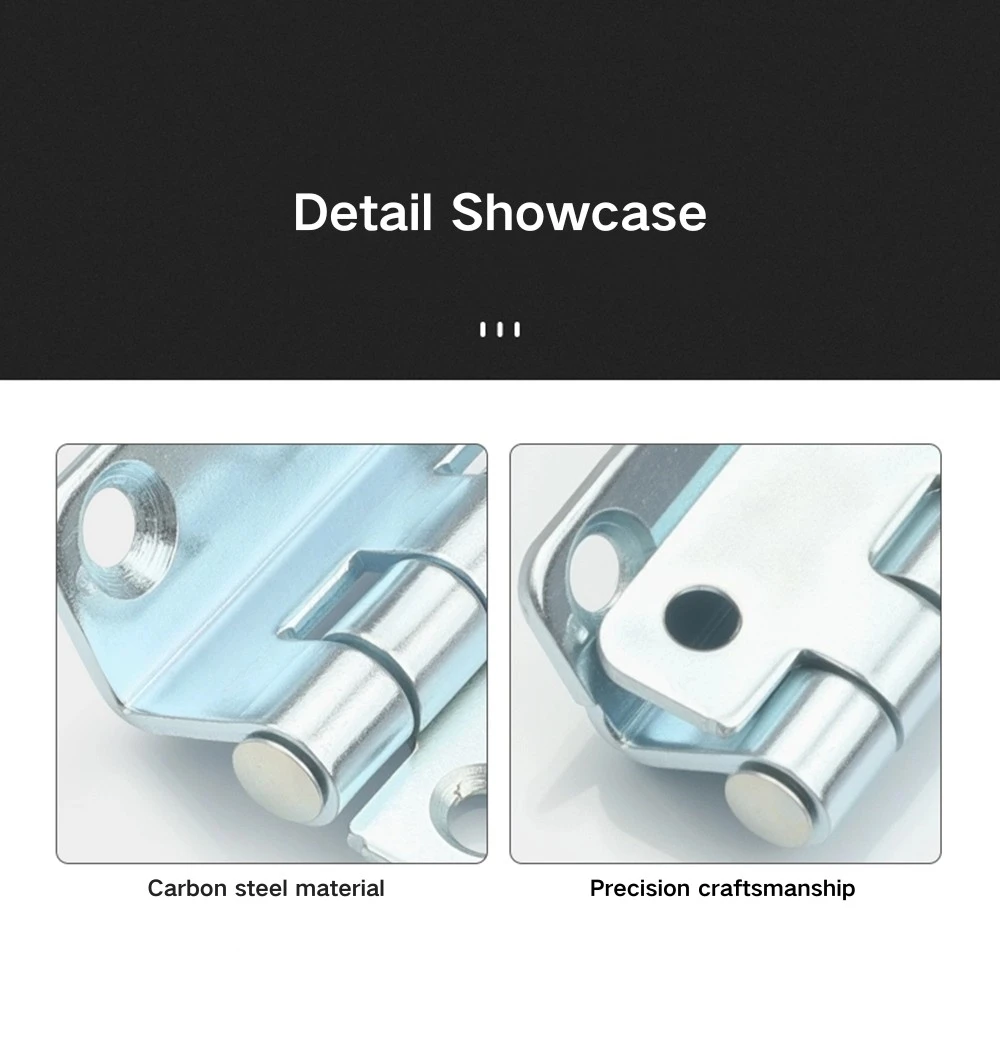

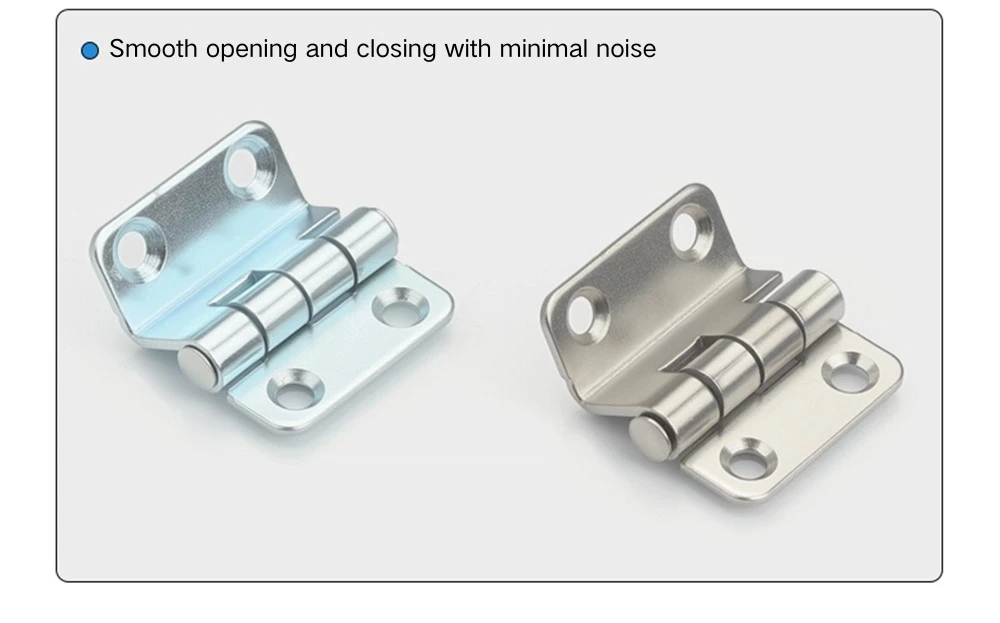

इंडस्ट्रियल कॅबिनेटसाठी ट्रिपल-बेंड हिंज दोन मटेरियल पर्यायांमध्ये उपलब्ध आहे. कार्बन स्टील आवृत्तीमध्ये गॅल्वनाइज्ड फिनिश आहे जे मानक इनडोअर एन्क्लोजर वातावरणासाठी गंज संरक्षण प्रदान करते - वितरण बोर्ड, नियंत्रण पॅनेल आणि कोरड्या किंवा हवामान-नियंत्रित जागांमध्ये उपकरणे कॅबिनेट. सामान्य औद्योगिक कॅबिनेट अनुप्रयोगांसाठी ही अधिक सामान्य निवड आहे जेथे किंमत आणि गंज आवश्यकता दोन्ही मध्यम आहेत.

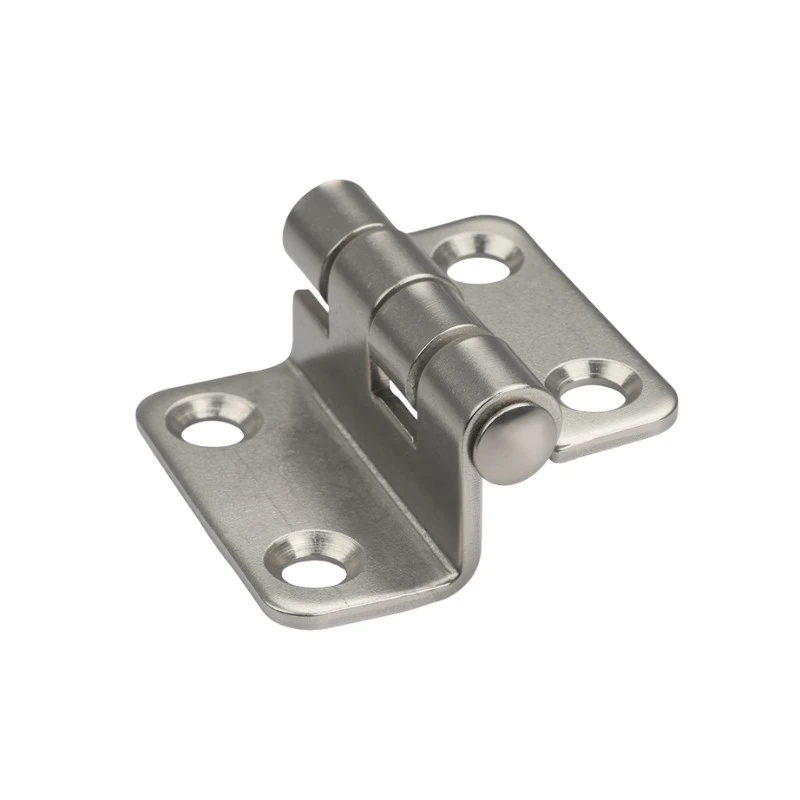

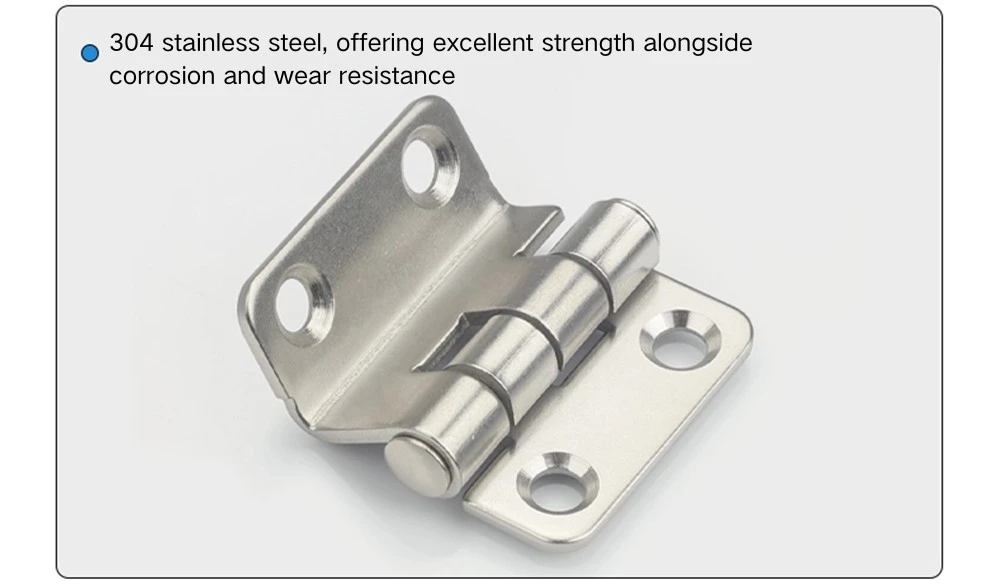

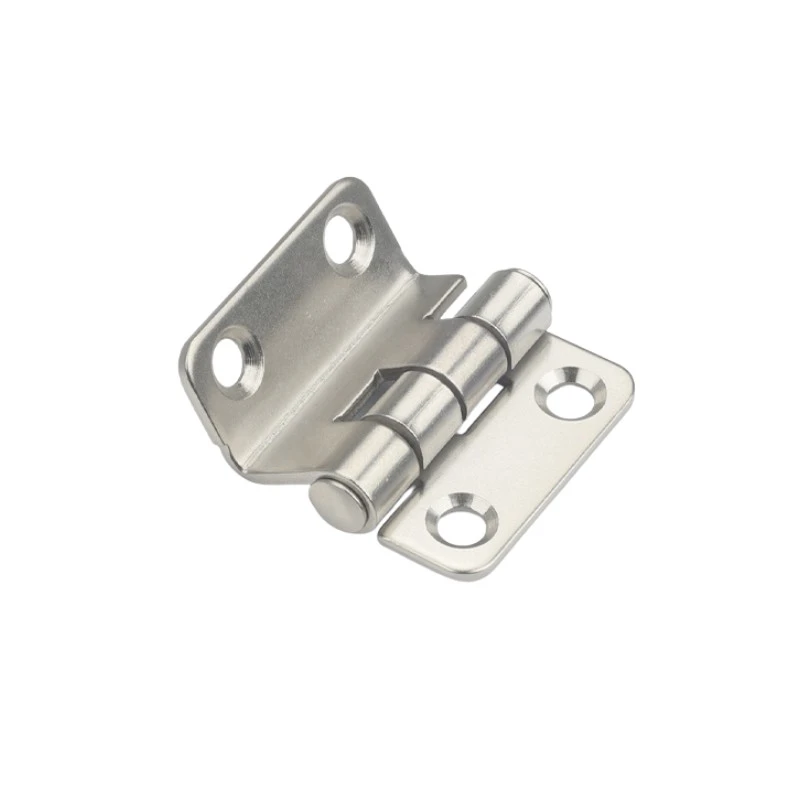

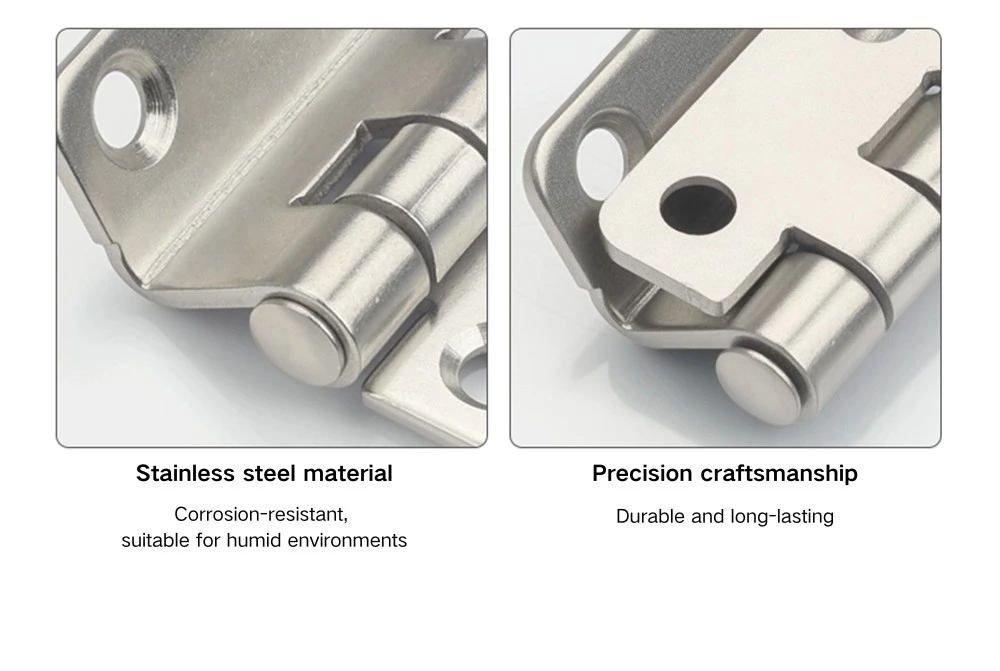

इंडस्ट्रियल कॅबिनेटसाठी 304 स्टेनलेस स्टील ट्रिपल-बेंड हिंग्ज कंपनात्मक पॉलिशिंगद्वारे जाते, जे बर्र्स आणि तीक्ष्ण कडा काढून टाकण्यासाठी भाग तुंबून एकसंध मॅट पृष्ठभाग देते. हे ब्रश केलेले किंवा मिरर फिनिश नाही - याचा परिणाम म्हणजे कमी चमक, औद्योगिक वापरासाठी एकसमान देखावा. दमट वातावरणात, बाहेरची स्थापना किंवा गॅल्वनाइज्ड कार्बन स्टील फिनिश कालांतराने टिकून राहणार नाही अशा ठिकाणी, स्टेनलेस व्हर्जन ही योग्य निवड आहे.

अनुप्रयोग परिस्थिती

इंडस्ट्रियल कॅबिनेटसाठी ट्रिपल-बेंड बिजागर हे इलेक्ट्रिकल डिस्ट्रीब्युशन पॅनेलचे दरवाजे, स्विचगियर एन्क्लोजर आणि औद्योगिक उपकरणे कॅबिनेटच्या दारांसाठी एक व्यावहारिक फिट आहे जेथे 90° उघडण्याच्या कोनासह कॉम्पॅक्ट, स्क्रू-माउंट केलेले बिजागर आवश्यक आहे. लहान फुटप्रिंट हलक्या कॅबिनेटच्या दारे आणि संलग्नकांवर चांगले काम करतात जेथे मोठे बिजागर दरवाजाच्या आकाराच्या प्रमाणाबाहेर असेल.

इंडस्ट्रियल कॅबिनेटसाठी ट्रिपल-बेंड हिंग्जवरील स्क्रू-ओन्ली इन्स्टॉलेशन हे कॅबिनेट उत्पादकांसाठी देखील योग्य बनवते जे फॅब्रिकेशन दरम्यान बिजागर जोडत नाहीत — चार काउंटरसंक फिक्सिंग पॉइंट कोणत्याही अतिरिक्त तयारीशिवाय थेट दरवाजाच्या पॅनेलमध्ये आणि फ्रेममध्ये जातात. 90° उघडण्याचा कोन बहुतेक पॅनेल प्रवेश आवश्यकतांसाठी पुरेसा आहे आणि बिजागर बसवल्यानंतर फ्लश स्क्रू सीटिंग दरवाजाचा चेहरा स्वच्छ ठेवते.

वारंवार विचारले जाणारे प्रश्न

Q1: CL252 बिजागराचे परिमाण काय आहेत?

CL252 38 मिमी रुंद आणि एकूण 37 मिमी उंच आहे, ज्याचा नॅकल स्पॅन 23 मिमी आहे. दोन पाने असममित आहेत - एका बाजूला 14.5 मिमी आणि दुसऱ्या बाजूला 11.5 मिमी. बॅरलचा व्यास Φ5 मिमी आहे.

Q2: CL252 कसे स्थापित केले जाते?

स्थापना केवळ स्क्रू माउंटिंगद्वारे केली जाते — वेल्डिंग नाही. प्रत्येक पानाला दोन Φ5.2 मिमी काउंटरसंक होल (Φ8×90°) असतात, जे एकूण चार फिक्सिंग पॉइंट देतात. फ्लॅट-हेड स्क्रू स्थापनेनंतर पानांच्या पृष्ठभागावर फ्लश बसतात.

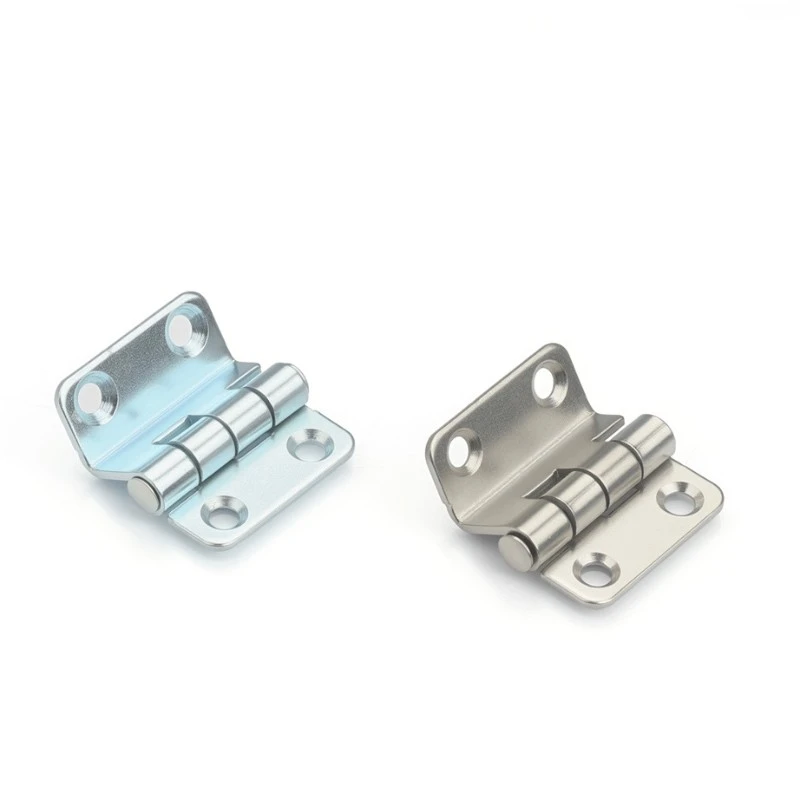

Q3: कोणती सामग्री उपलब्ध आहे?

CL252 गॅल्वनाइज्ड कार्बन स्टील आणि 304 स्टेनलेस स्टीलमध्ये कंपनात्मक पॉलिश फिनिशसह येते. कार्बन स्टील घरातील, कोरड्या वातावरणात सूट; दमट किंवा बाहेरील संलग्न अनुप्रयोगांसाठी स्टेनलेस स्टील हा उत्तम पर्याय आहे.

Q4: व्हायब्रेटरी पॉलिशिंग म्हणजे काय?

व्हायब्रेटरी पॉलिशिंग ही एक टंबलिंग प्रक्रिया आहे जी भागाच्या पृष्ठभागावरुन बुर आणि तीक्ष्ण कडा काढून टाकते, ज्यामुळे कमी-शीन मॅट फिनिश सुसंगत होते. हे ब्रश केलेले किंवा मिरर फिनिश नाही. CL252 स्टेनलेस स्टील आवृत्तीवर, ते प्रतिबिंबित किंवा दिशात्मक पृष्ठभागाच्या चिन्हांशिवाय एकसमान औद्योगिक स्वरूप देते.

Q5: दोन पाने दरवाजा आणि फ्रेममध्ये बदलू शकतात का?

नाही — पाने असममित आहेत (14.5 मिमी आणि 11.5 मिमी), त्यामुळे रुंद आणि अरुंद बाजू निश्चित आहेत. ड्रिलिंग किंवा फिक्सिंग करण्यापूर्वी दरवाजाच्या पॅनेल आणि फ्रेमच्या विरूद्ध बिजागर योग्य पानासह दिशानिर्देशित केल्याची खात्री करा.

Q6: CL252 कोणत्या कॅबिनेट प्रकारांसाठी योग्य आहे?

CL252 औद्योगिक कॅबिनेट बिजागर विद्युत वितरण पॅनेलचे दरवाजे, स्विचगियर संलग्नक, नियंत्रण कॅबिनेट दरवाजे आणि सामान्य औद्योगिक उपकरणे कॅबिनेटवर वापरले जाते — विशेषत: जेथे कॉम्पॅक्ट, स्क्रू-माउंट केलेल्या बिजागराला प्राधान्य दिले जाते आणि 90° उघडण्याचा कोन पुरेसा असतो.
