पूर्णपणे लपवलेले स्टेनलेस स्टील बिजागर

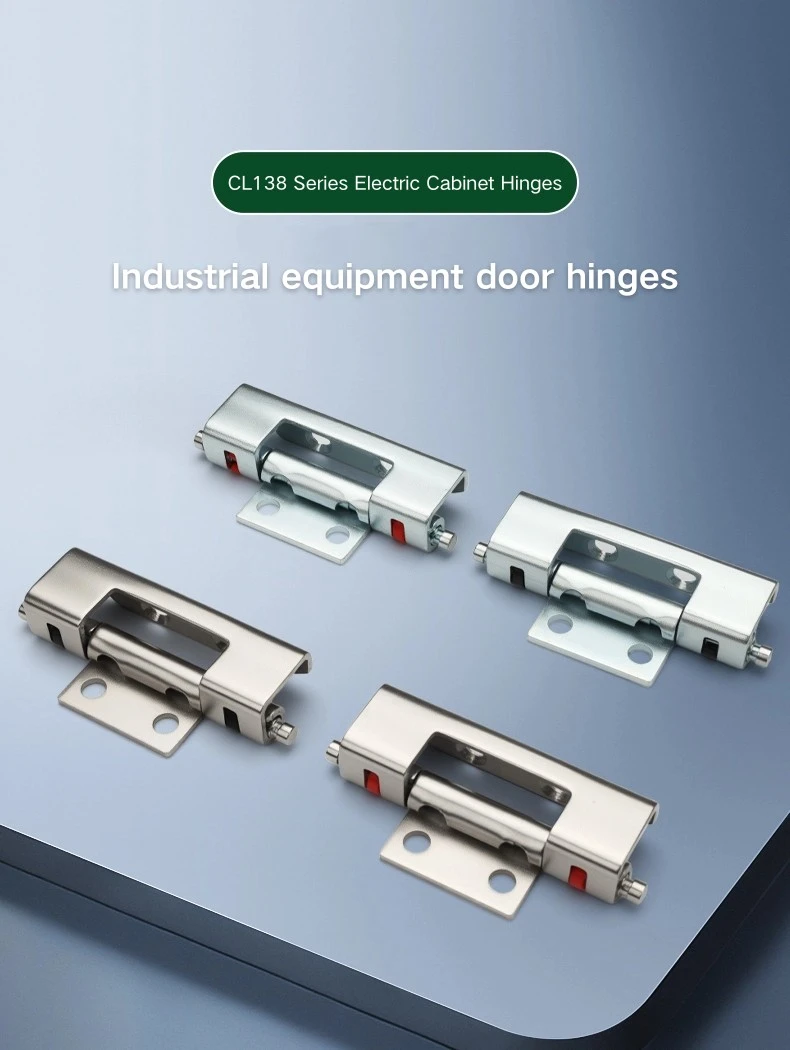

यिताई लॉकमधून घाऊक सोर्सिंग लपविलेल्या कॅबिनेट बिजागरांसाठी, पूर्णपणे लपविलेले स्टेनलेस स्टील हिंग्ज CL138 दोन सामग्री आणि दोन क्लॅम्प रंगांमध्ये चार प्रकारांचा समावेश करते. स्टेनलेस स्टीलच्या आवृत्त्या दमट किंवा गंजलेल्या वातावरणात बंदिस्त करण्यासाठी नैसर्गिक निवड आहेत, तर कार्बन स्टीलचे पर्याय मानक इनडोअर वितरण कॅबिनेट बिल्डसाठी चांगले कार्य करतात. क्लॅम्प कलर — काळा किंवा लाल — हे कार्यात्मक नसून एक व्हिज्युअल भेद आहे, म्हणून निवड ही प्राधान्य किंवा विद्यमान कॅबिनेट हार्डवेअरशी जुळणारी आहे.

रचना आणि परिमाण

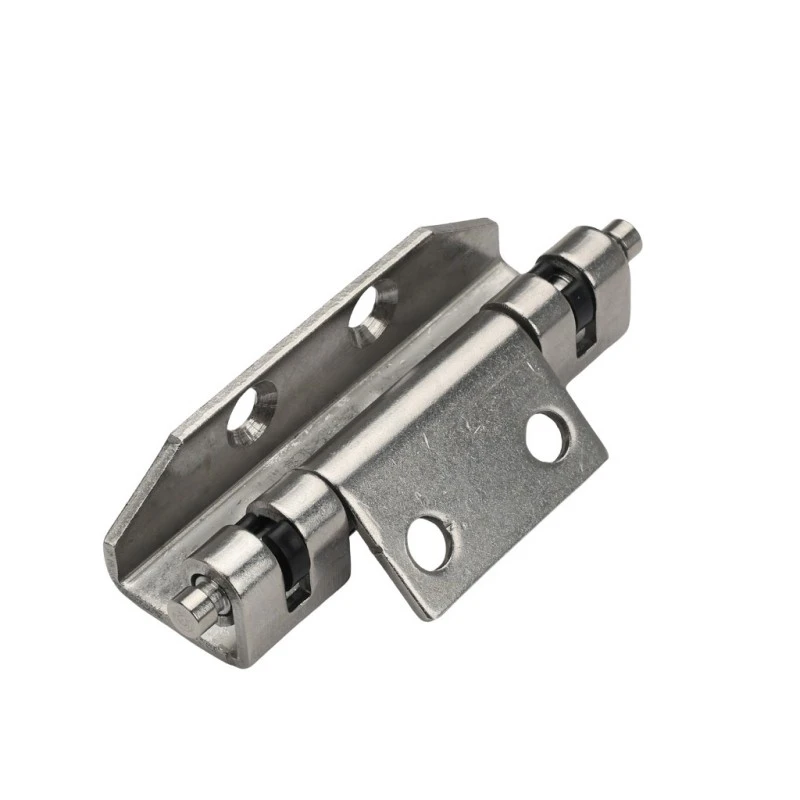

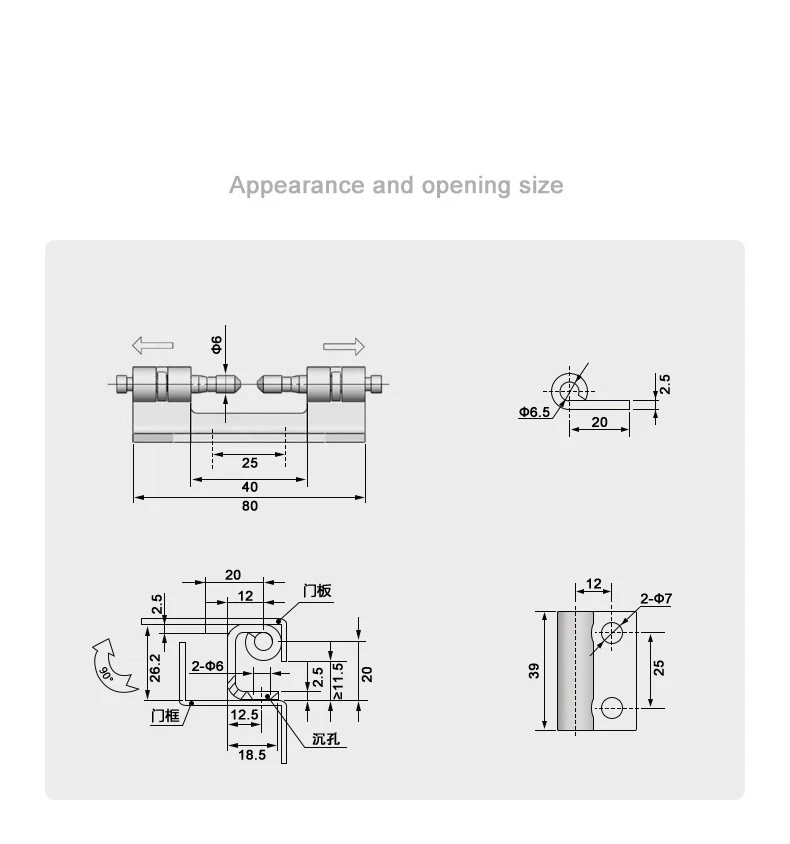

पूर्णपणे लपविलेल्या स्टेनलेस स्टीलच्या बिजागराची एकूण लांबी 80 मिमी आहे, बिजागर बॉडी 40 मिमी चालते आणि दोन बॅरलच्या टोकांमध्ये 25 मिमी आतील स्पॅन आहे. बॅरलचा व्यास Φ6 मिमी आहे, आणि दोन बॅरल विभाग प्रत्येक मध्यभागी बाहेरील बाजूने पसरतात, ज्यामुळे बिजागराला त्याचे वैशिष्ट्यपूर्ण डंबेल प्रोफाइल मिळते. क्लॅम्प असेंब्ली बॅरलच्या टोकाला बसते आणि हेच बिजागराला दरवाजाच्या चौकटीच्या चॅनेलमध्ये गुंतवून ठेवते.

पूर्णपणे लपविलेल्या स्टेनलेस स्टील बिजागराची माउंटिंग प्लेट 39 मिमी उंच आणि 25 मिमी रुंद आहे, दोन Φ7 मिमी माउंटिंग होल काठापासून 12 मिमी अंतरावर आहेत. फ्रेमची बाजू 12.5 मिमी बेससह 18.5 मिमी, दोन Φ6 मिमी बॅरल छिद्रे आणि ≥11.5 मिमीच्या काउंटरसंक रिसेससह एकूण खोली दर्शवते. Φ6.5 मिमी क्लॅम्प पिन 20 मिमी संलग्न लांबीसह पानांच्या चेहऱ्यावर 2.5 मिमी अभिमानाने बसते.

स्थापना आणि माउंटिंग

पूर्णपणे लपवलेले स्टेनलेस स्टील बिजागर वेल्डिंगद्वारे स्थापित केले जाते — माउंटिंग प्लेट दरवाजाच्या पॅनेलला वेल्डेड केली जाते आणि बिजागर बॉडी असेंबली दरम्यान फ्रेम चॅनेलला जोडते. 90° ओपनिंग म्हणजे दरवाजा कॅबिनेटच्या दर्शनी भागापासून काटकोनात वळतो, जे बहुतेक वितरण आणि नियंत्रण कॅबिनेट कॉन्फिगरेशनसाठी मानक प्रवेश आवश्यकता समाविष्ट करते.

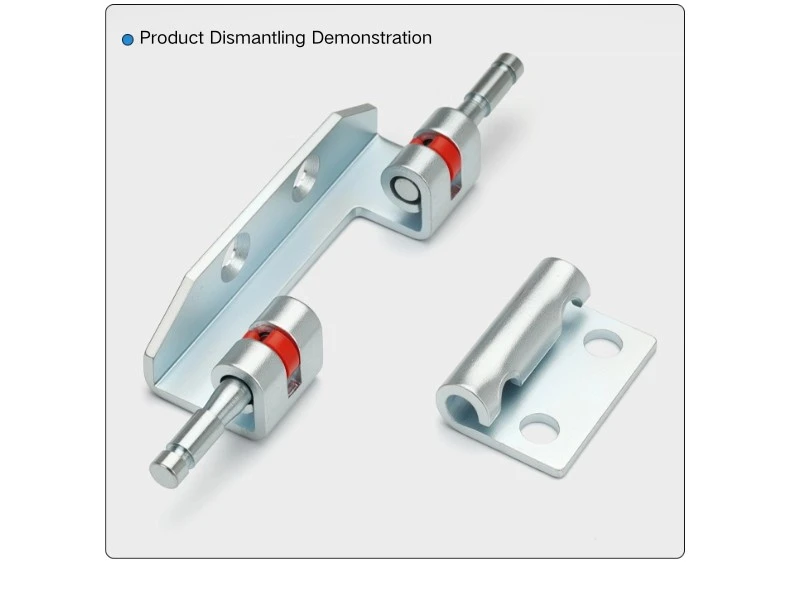

एकदा वेल्डेड केल्यावर, पूर्णपणे लपवलेले स्टेनलेस स्टीलचे बिजागर फ्रेम प्रोफाइलमध्ये मागे बसते त्यामुळे बॅरल आणि क्लॅम्प असेंबली बाहेरून लपलेली असते. प्रत्येक बॅरलच्या टोकावरील क्लॅम्प यंत्रणा फ्रेम चॅनेलमध्ये बिजागर लॉक करते आणि आवश्यकतेनुसार दरवाजा काढण्यासाठी सोडता येते. ही छुपी प्रतिबद्धता देखील रिटल कॅबिनेट फ्रेम सिस्टीमसह बिजागर सुसंगत बनवते, जेथे चॅनेल भूमिती या प्रकारच्या रेसेस्ड बिजागर माउंटिंगला अनुकूल करते.

साहित्य आणि पकडीत घट्ट पर्याय

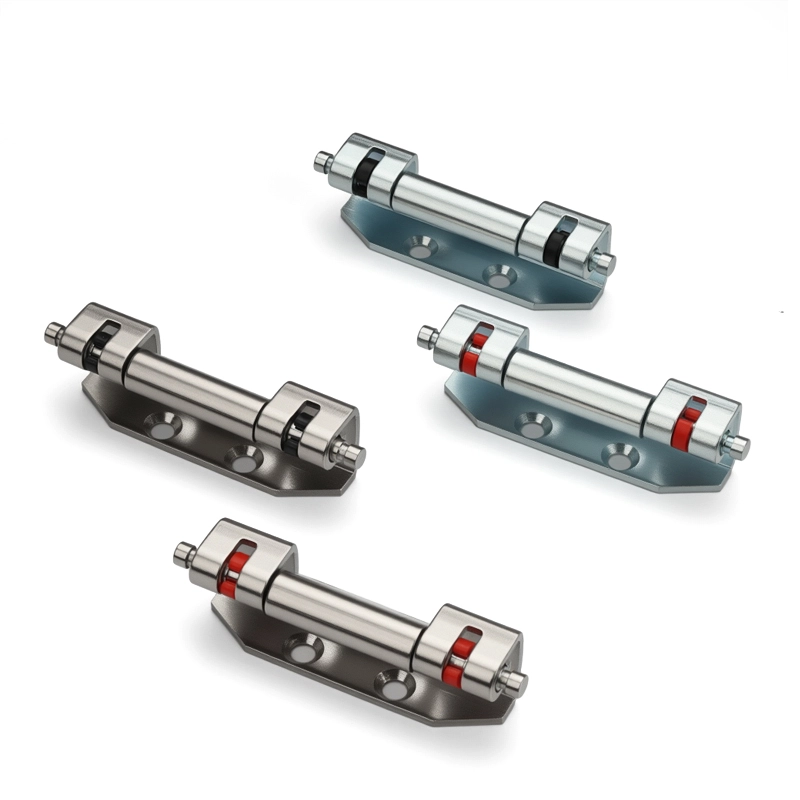

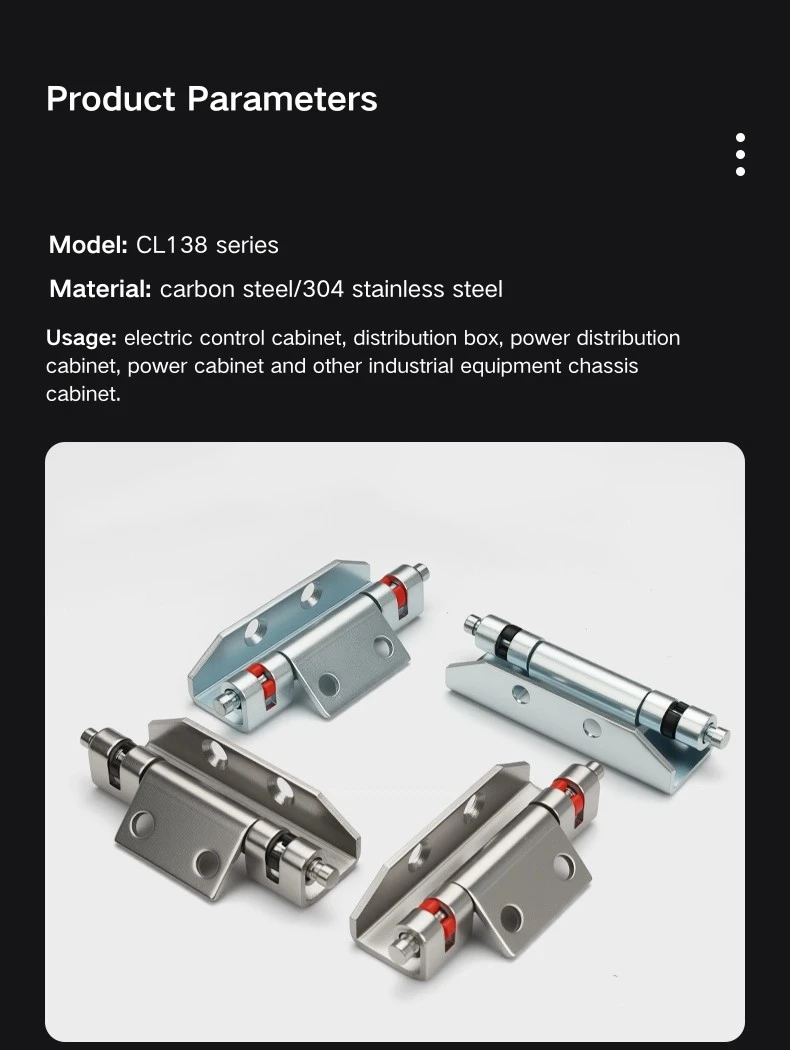

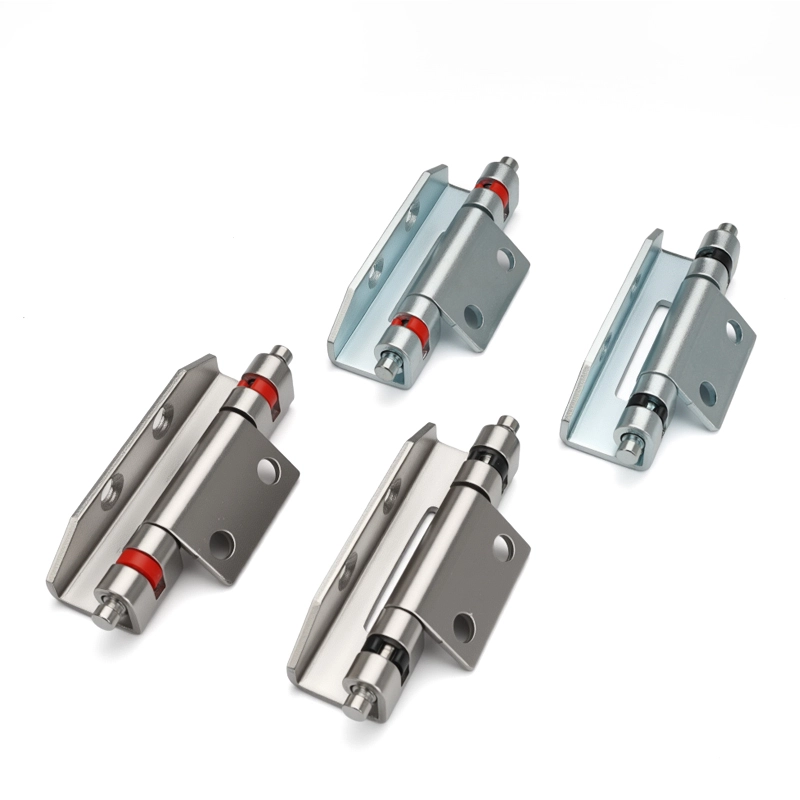

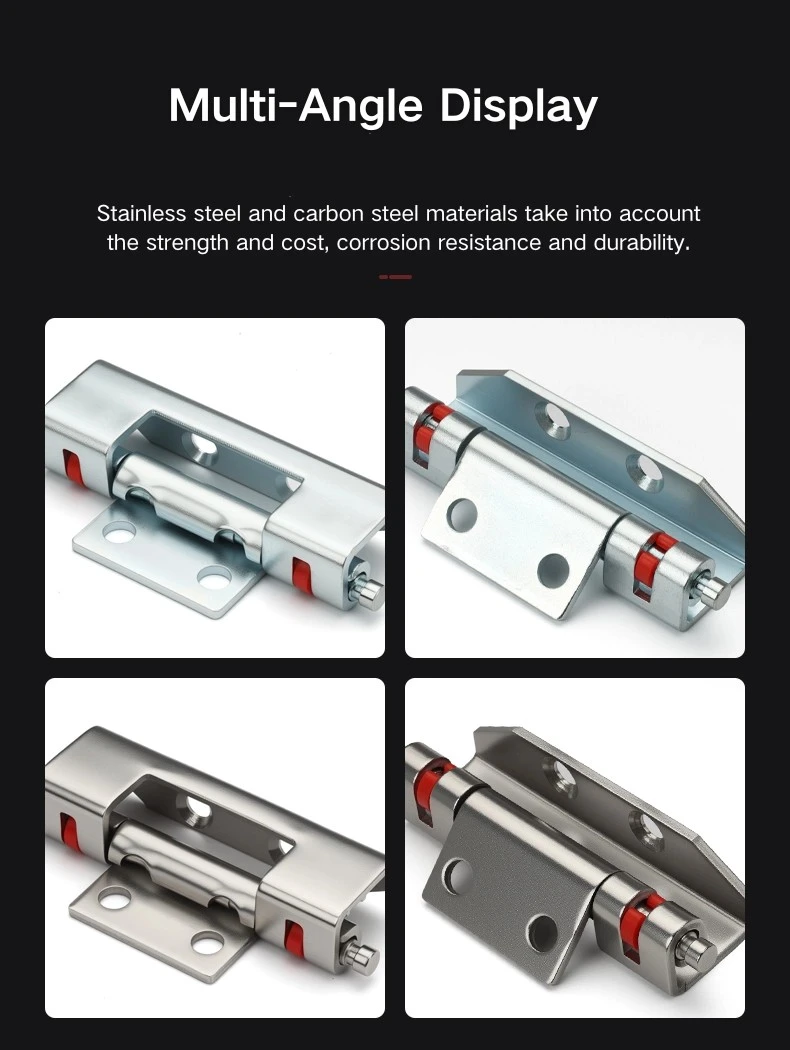

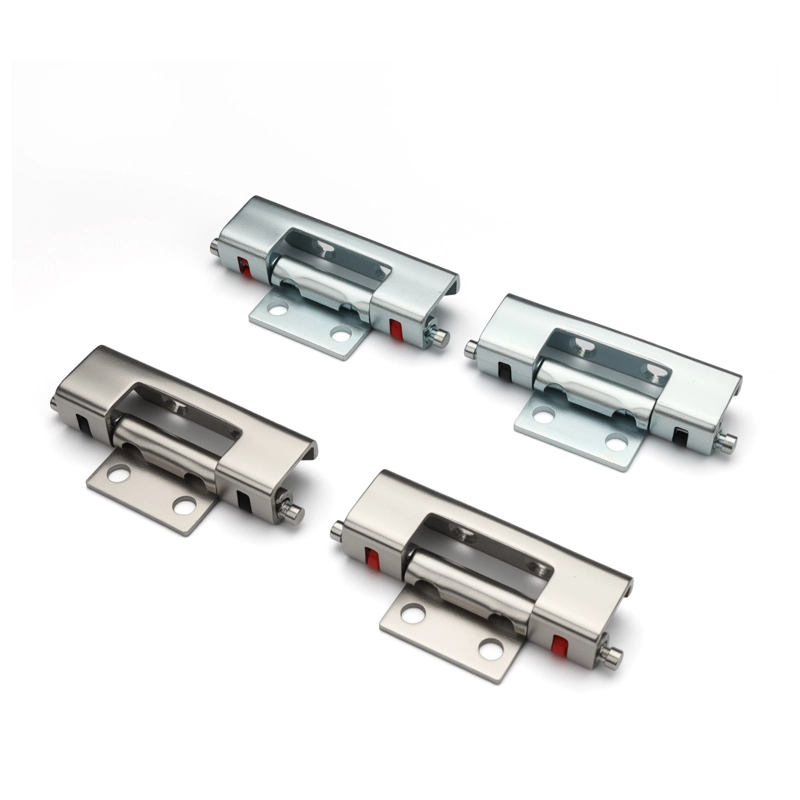

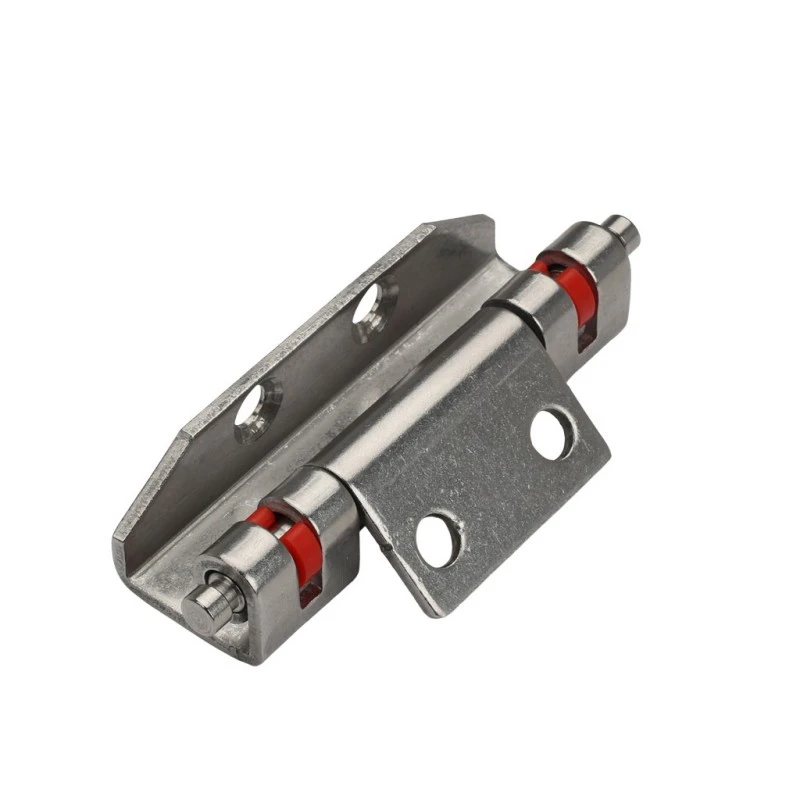

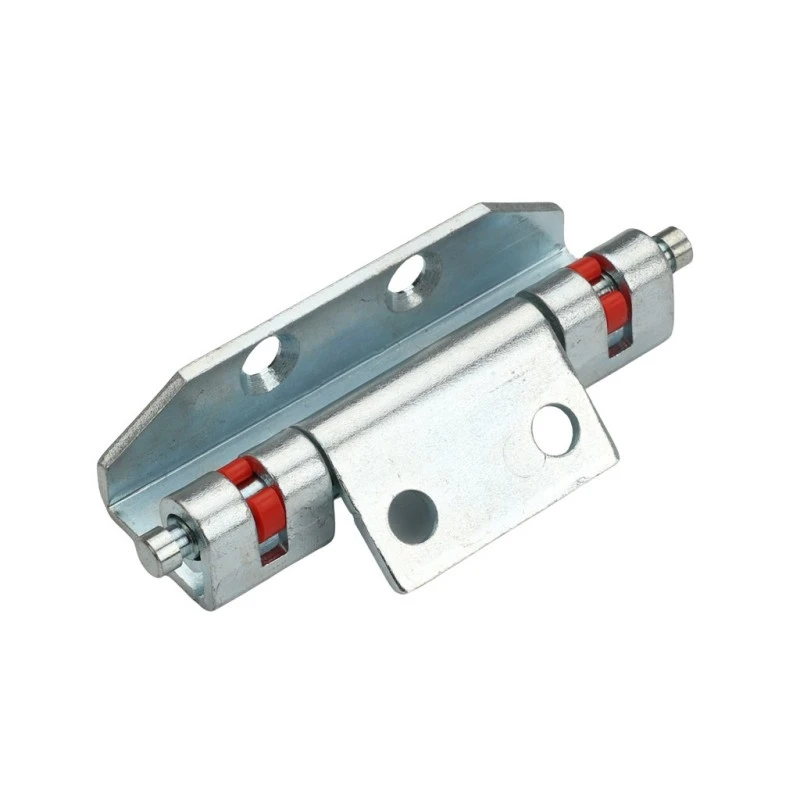

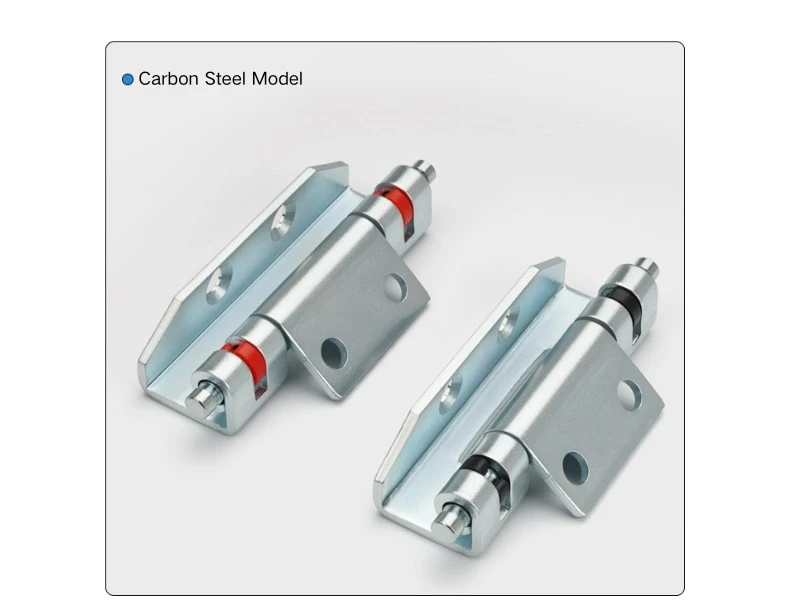

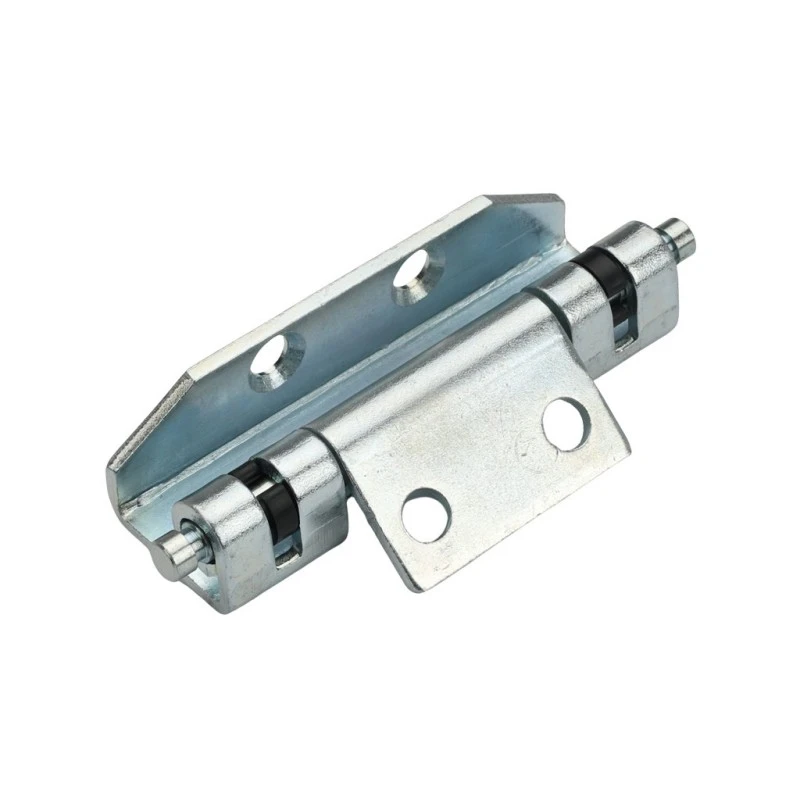

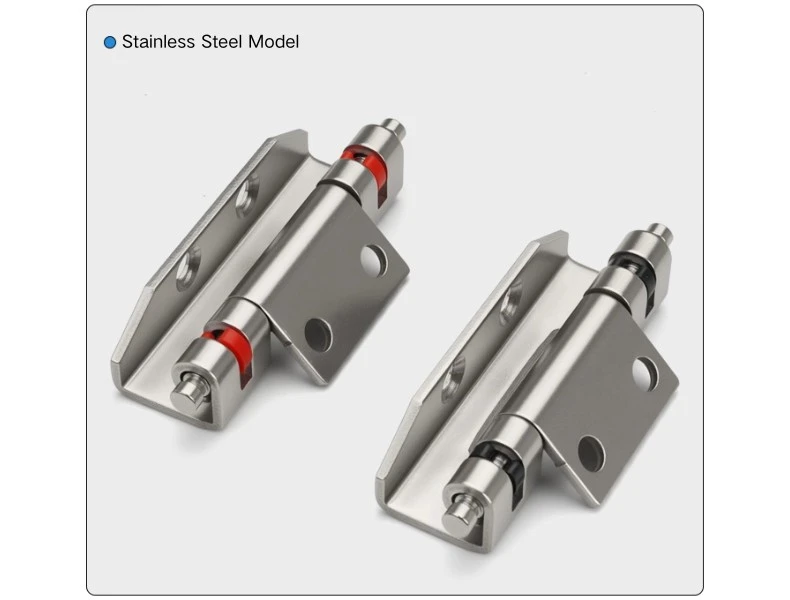

पूर्णपणे लपवलेले स्टेनलेस स्टील बिजागर कार्बन स्टील आणि स्टेनलेस स्टीलमध्ये उपलब्ध आहे, दोन्ही सामग्रीमध्ये काळ्या किंवा लाल क्लॅम्प रंगासह - एकूण चार प्रकार. स्टेनलेस स्टीलची आवृत्ती दमट जागा, बाहेरील प्रतिष्ठापने किंवा कालांतराने गंज प्रतिकार महत्त्वाच्या असलेल्या वातावरणात बंदिस्त ठेवण्यासाठी अधिक योग्य आहे. कार्बन स्टील ड्राय इनडोअर कॅबिनेट ऍप्लिकेशन्ससाठी योग्य आहे जेथे फिनिश आवश्यकता अधिक मानक आहेत.

पूर्णपणे लपविलेल्या स्टेनलेस स्टीलच्या बिजागरावरील क्लॅम्पचा रंग - काळा किंवा लाल - हा एक कॉस्मेटिक फरक आहे ज्यामध्ये सामग्री किंवा लोड क्षमतेमध्ये फरक नाही. रेड क्लॅम्प्स कधीकधी विशिष्ट कॅबिनेट लाईन्सवर व्हिज्युअल इंडिकेटर म्हणून वापरले जातात किंवा बहु-दरवाज्यांच्या संलग्नकांवर बिजागर स्थान वेगळे करण्यासाठी वापरले जातात; ब्लॅक क्लॅम्प अधिक सामान्य डीफॉल्ट आहेत. कोणत्याही परिस्थितीत, कामगिरी समान आहे.

अनुप्रयोग परिस्थिती

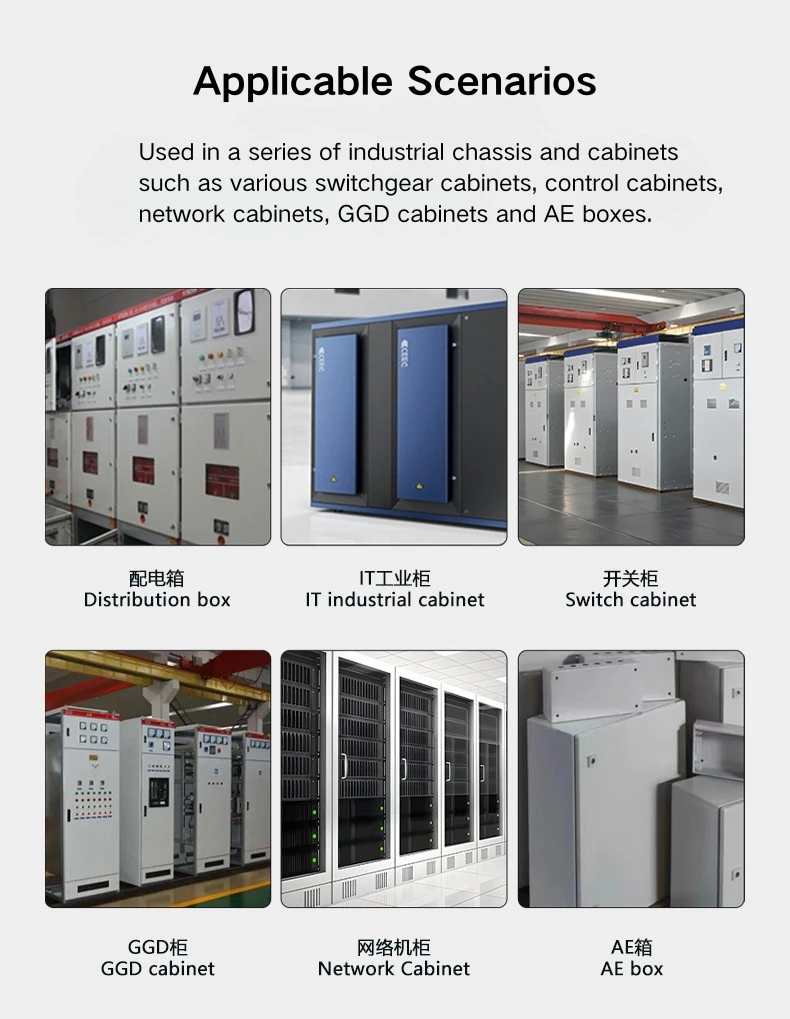

पूर्णपणे लपविलेले स्टेनलेस स्टील बिजागर वितरण कॅबिनेट, नियंत्रण उपकरणे आणि स्विचगियर पॅनेलवर वापरले जाते जेथे फ्लश, हार्डवेअर-मुक्त दरवाजा बाह्य भाग आवश्यक आहे. दार बंद असताना पूर्णपणे लपविलेले प्रोफाइल बिजागराला नजरेपासून दूर ठेवते, जे दृश्यमान ठिकाणी स्थापित केलेल्या कॅबिनेटसाठी अनुकूल असते — सर्व्हर रूम, कंट्रोल रूम किंवा सार्वजनिक उपयोगिता जागा — जेथे उघडलेले बिजागर हार्डवेअर ठिकाणाहून बाहेर दिसतील.

रिटल कॅबिनेट फ्रेम्ससह सुसंगतता त्या फ्रेम सिस्टमसह आधीपासूनच कार्यरत असलेल्या उत्पादकांसाठी किंवा इंटिग्रेटरसाठी पूर्णपणे लपविलेले स्टेनलेस स्टील बिजागर एक सरळ ड्रॉप-इन पर्याय बनवते. स्टेनलेस स्टील वेरिएंट बाह्य किंवा उच्च-आर्द्रता असलेल्या संलग्नकांच्या गंज आवश्यकता हाताळते आणि कार्बन स्टीलचा पर्याय मोठ्या प्रमाणात मानक इनडोअर वितरण कॅबिनेट तयार करतो जेथे खर्च आणि पर्यावरणीय परिस्थिती दोन्ही मध्यम असतात.

वारंवार विचारले जाणारे प्रश्न

Q1: CL138 साठी कोणते प्रकार उपलब्ध आहेत?

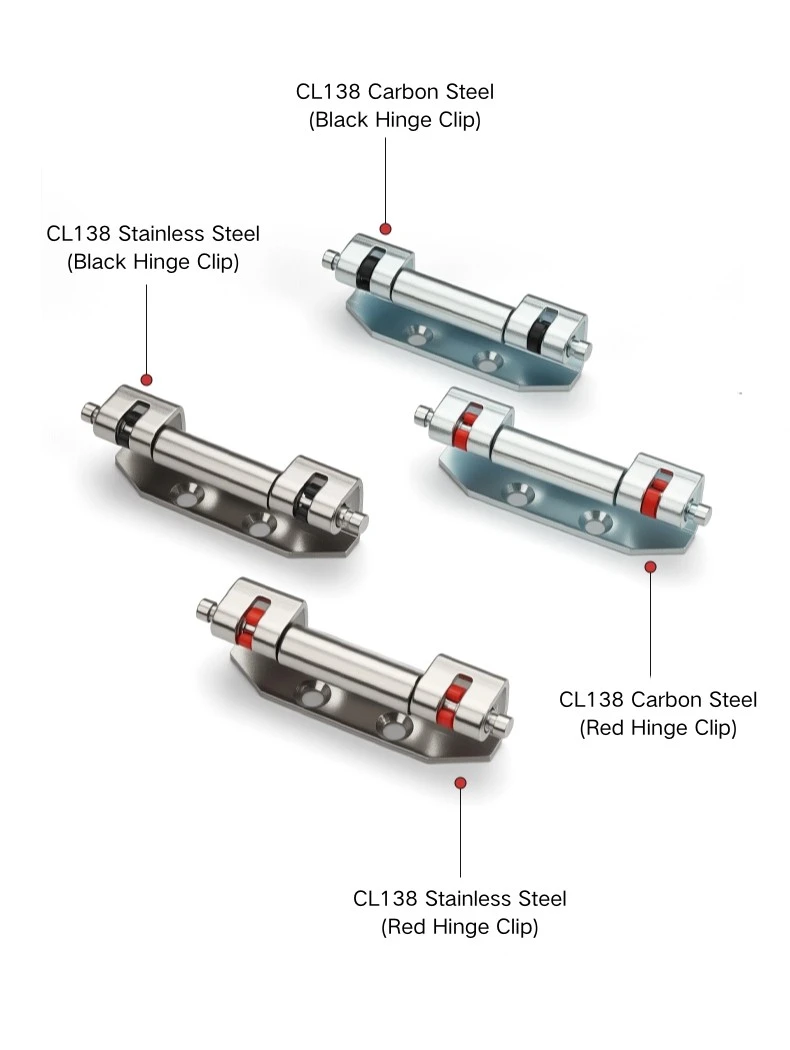

CL138 चार प्रकारांमध्ये येते: ब्लॅक क्लॅम्पसह कार्बन स्टील, रेड क्लॅम्पसह कार्बन स्टील, ब्लॅक क्लॅम्पसह स्टेनलेस स्टील आणि रेड क्लॅम्पसह स्टेनलेस स्टील. क्लॅम्पचा रंग केवळ कॉस्मेटिक आहे - काळ्या आणि लालमध्ये कोणतेही कार्यात्मक फरक नाही.

Q2: CL138 चा सुरवातीचा कोन काय आहे?

CL138 लपवलेले बिजागर 90° पर्यंत उघडते, जे वितरण कॅबिनेट आणि नियंत्रण बंदिस्त दरवाजांसाठी मानक प्रवेश आवश्यकता समाविष्ट करते.

Q3: CL138 कसे स्थापित केले जाते?

CL138 वेल्डेड आहे — कॅबिनेट फॅब्रिकेशन दरम्यान माउंटिंग प्लेट दरवाजाच्या पॅनेलला वेल्डेड केली जाते आणि बिजागर बॉडी फ्रेम चॅनेलला संलग्न करते. या मॉडेलसाठी कोणताही स्क्रू-माउंट पर्याय नाही.

Q4: CL138 रिटल कॅबिनेटशी सुसंगत आहे का?

होय, CL138 लपवलेले बिजागर Rittal कॅबिनेट फ्रेम्सशी सुसंगत आहे. बिजागर चॅनेल प्रतिबद्धता भूमिती रिटल फ्रेम प्रोफाइलला अनुकूल आहे.

Q5: क्लॅम्पचे रंग काय दर्शवतात?

ब्लॅक आणि रेड क्लॅम्प्स फक्त कलर व्हेरियंट आहेत — दोन्हीसाठी मटेरियल आणि लोड क्षमता समान आहेत. बिजागर पोझिशन्स किंवा कॅबिनेट ओळींमध्ये फरक करण्यासाठी लाल कधीकधी दृश्य निर्देशक म्हणून वापरला जातो; काळा हा अधिक सामान्य डीफॉल्ट पर्याय आहे.

Q6: मी बाहेरील संलग्नकांसाठी कोणती सामग्री निवडावी?

CL138 ची स्टेनलेस स्टील आवृत्ती ही घराबाहेरील बंदिस्त, दमट वातावरण किंवा दीर्घकालीन आवश्यकता असलेल्या स्थापनेसाठी योग्य पर्याय आहे. कार्बन स्टील स्टँडर्ड इनडोअर डिस्ट्रिब्युशन कॅबिनेट ऍप्लिकेशन्ससाठी अनुकूल आहे.
