वेल्ड-ऑन पार्लमेंट पिव्होट हिंज

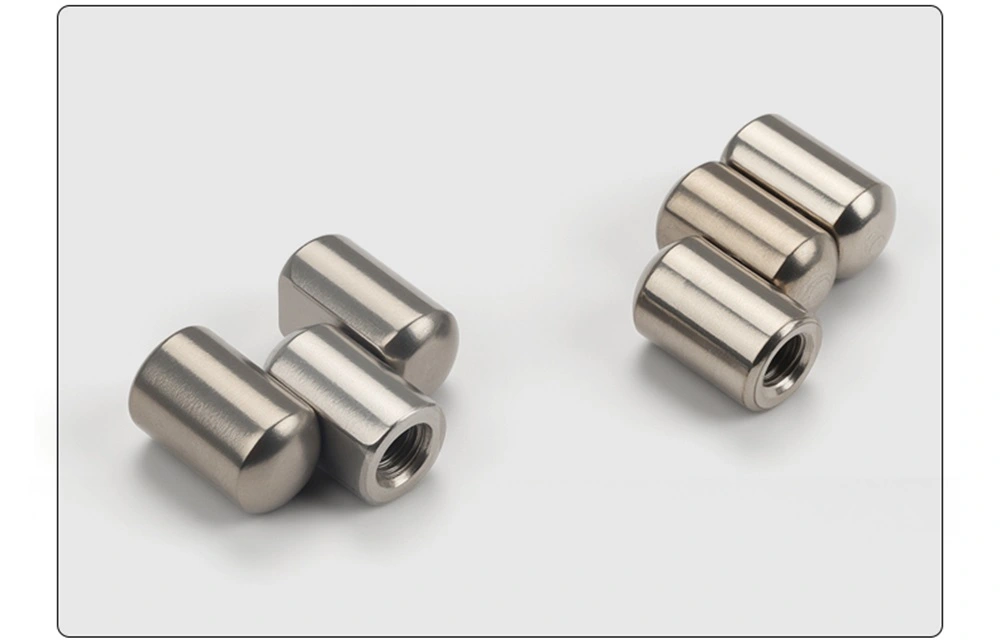

यिताई लॉकच्या घाऊक सोर्सिंग पॅनेलच्या दरवाजाच्या बिजागरांसाठी, वेल्ड-ऑन पार्लमेंट पिव्होट हिंज अकरा प्रकारांमध्ये येते ज्यामध्ये अंतर्गत आणि बाह्य थ्रेड प्रकार, M6 आणि M8 आकार, एकात्मिक आणि वेगळे करण्यायोग्य पिन कॉन्फिगरेशन आणि 201 आणि 304 स्टेनलेस स्टील दोन्ही समाविष्ट आहेत. एकात्मिक प्रकारात कायमस्वरूपी स्थापनेसाठी अनुकूल एक निश्चित पिन आहे; विलग करण्यायोग्य प्रकारात एक साइड-एक्झिट पिन आहे जो साधनांशिवाय दरवाजा काढण्यासाठी बाहेर काढला जाऊ शकतो, जो देखभाल किंवा स्थापनेदरम्यान नियतकालिक दरवाजा काढण्याची आवश्यकता असलेल्या संलग्नकांसाठी अधिक सामान्य पर्याय आहे.

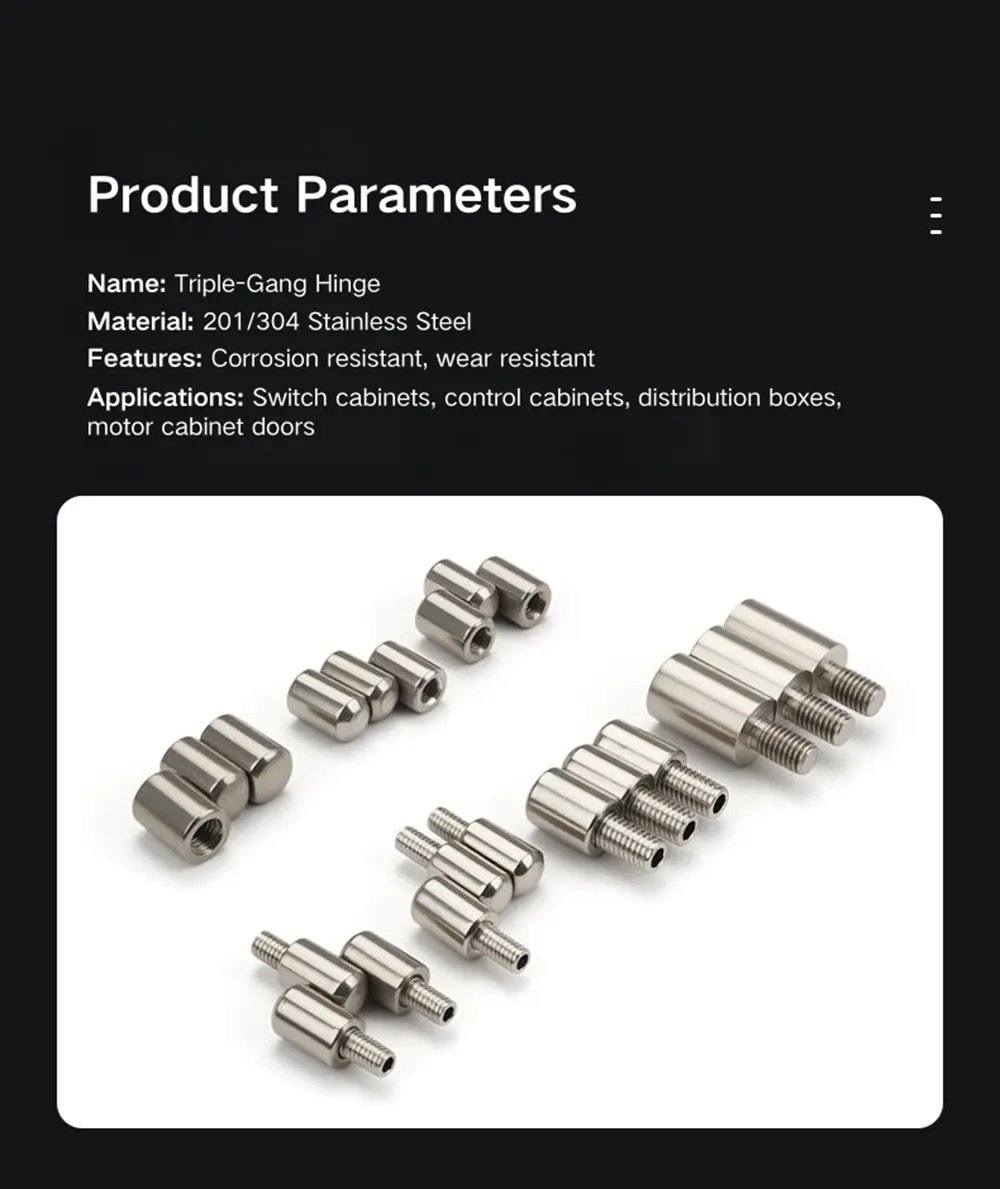

उत्पादन मॉडेल	M8/10/12/14/16 पृष्ठभाग बिजागर
साहित्य	लोह/201 स्टेनलेस स्टील/304 स्टेनलेस स्टील
रंग निवडू शकता	स्टेनलेस स्टील/काळा
वापर	विविध प्रकारच्या स्विच कॅबिनेट, कंट्रोल बॉक्स इत्यादींसाठी योग्य

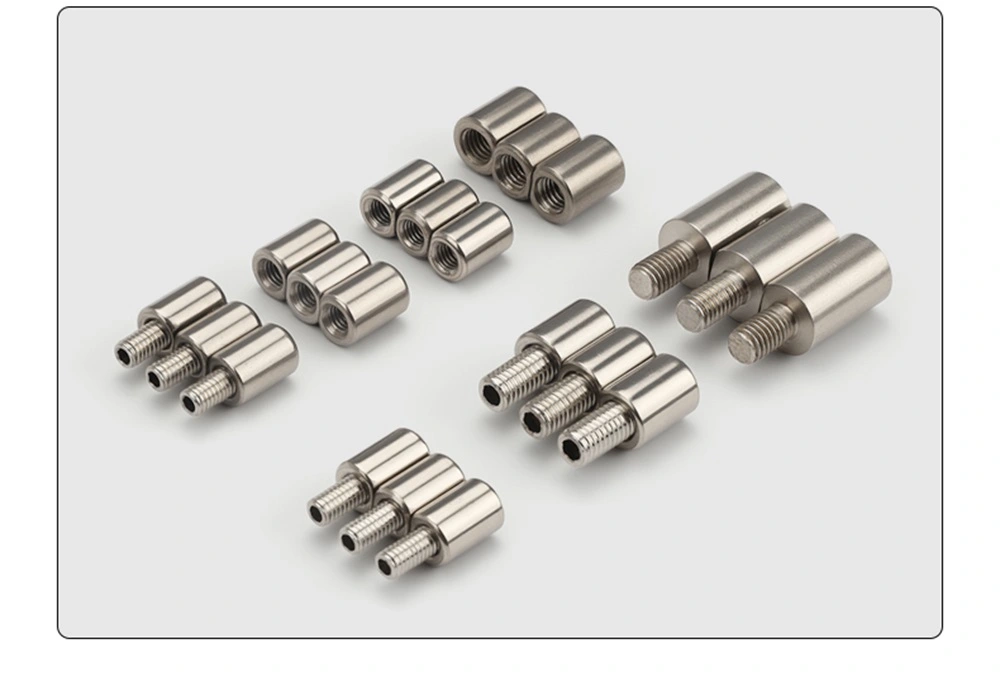

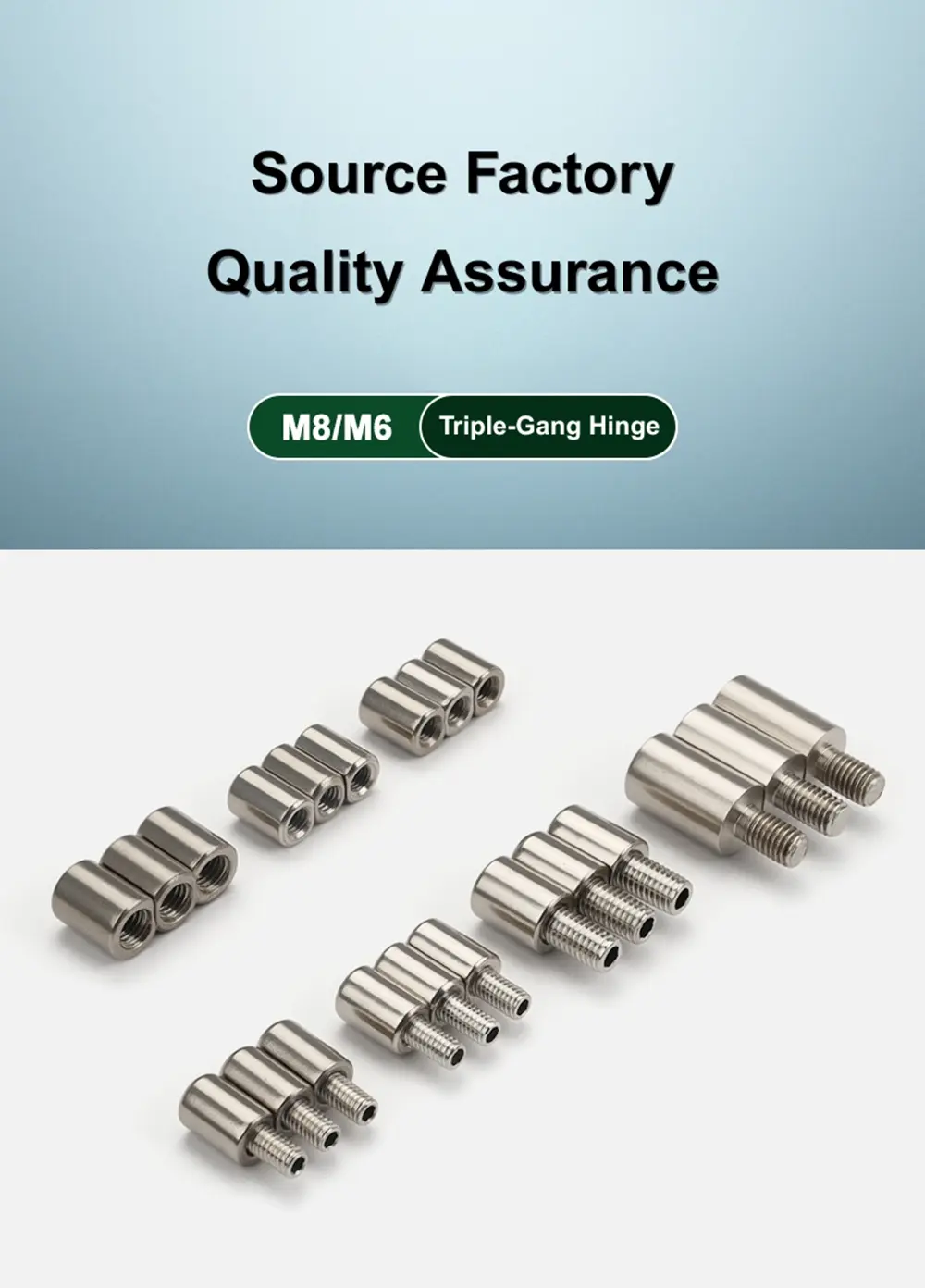

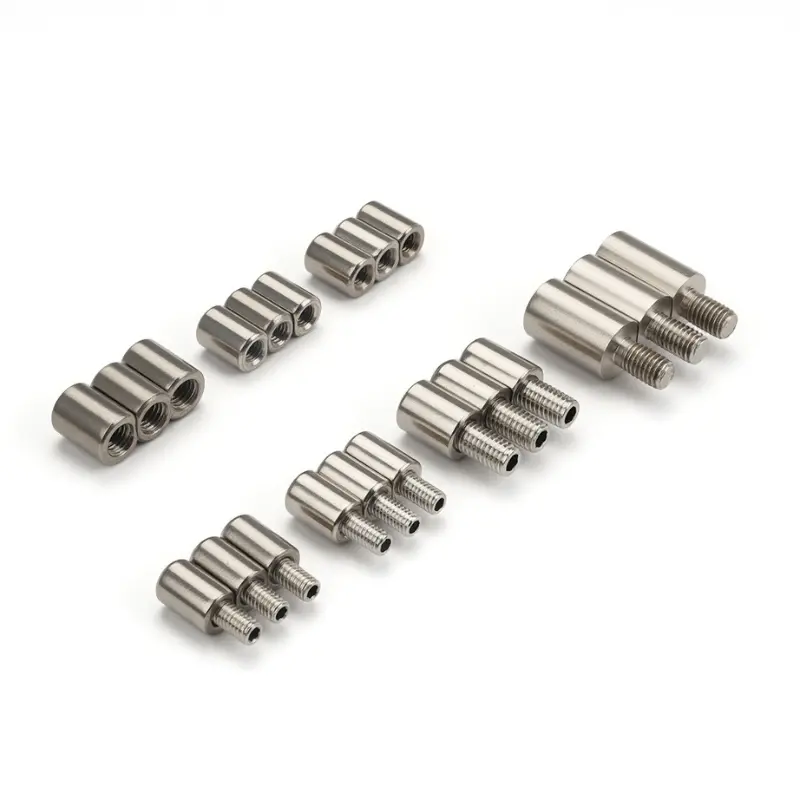

मॉडेल पर्याय आणि थ्रेड प्रकार

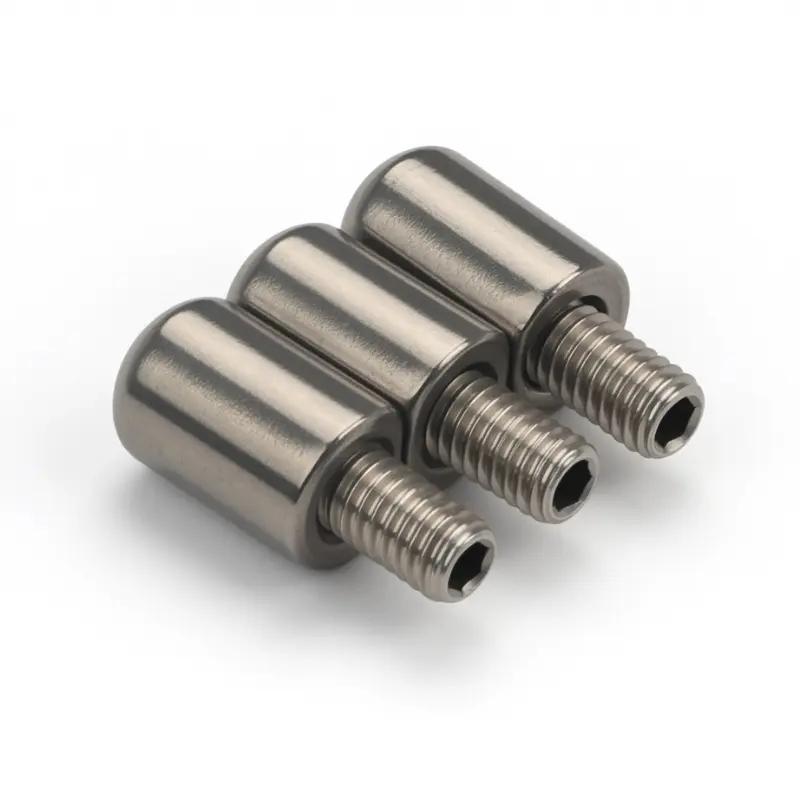

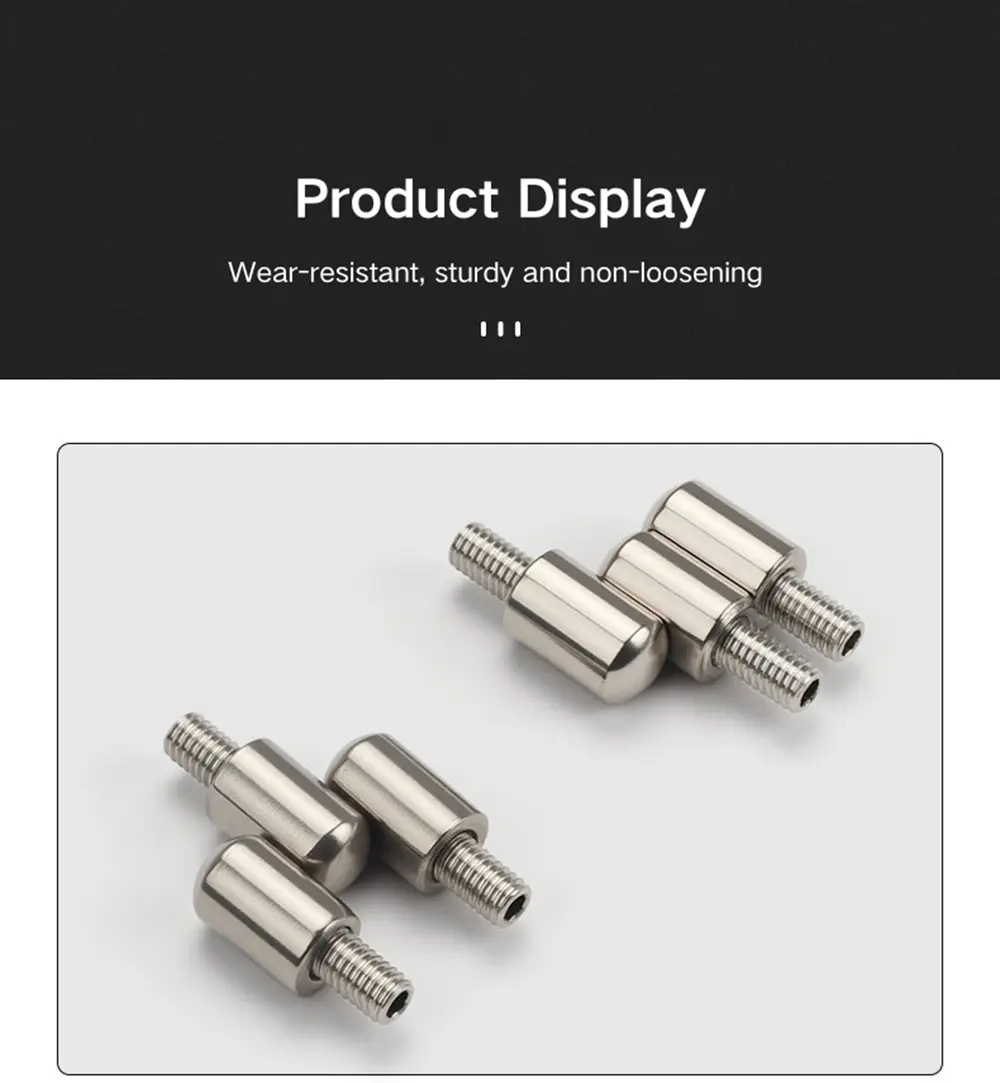

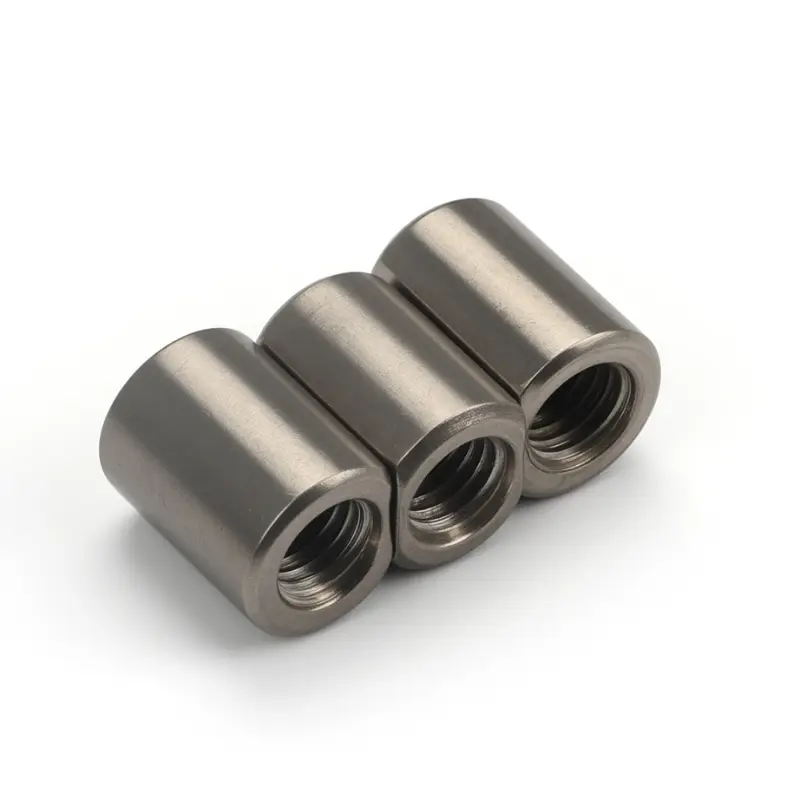

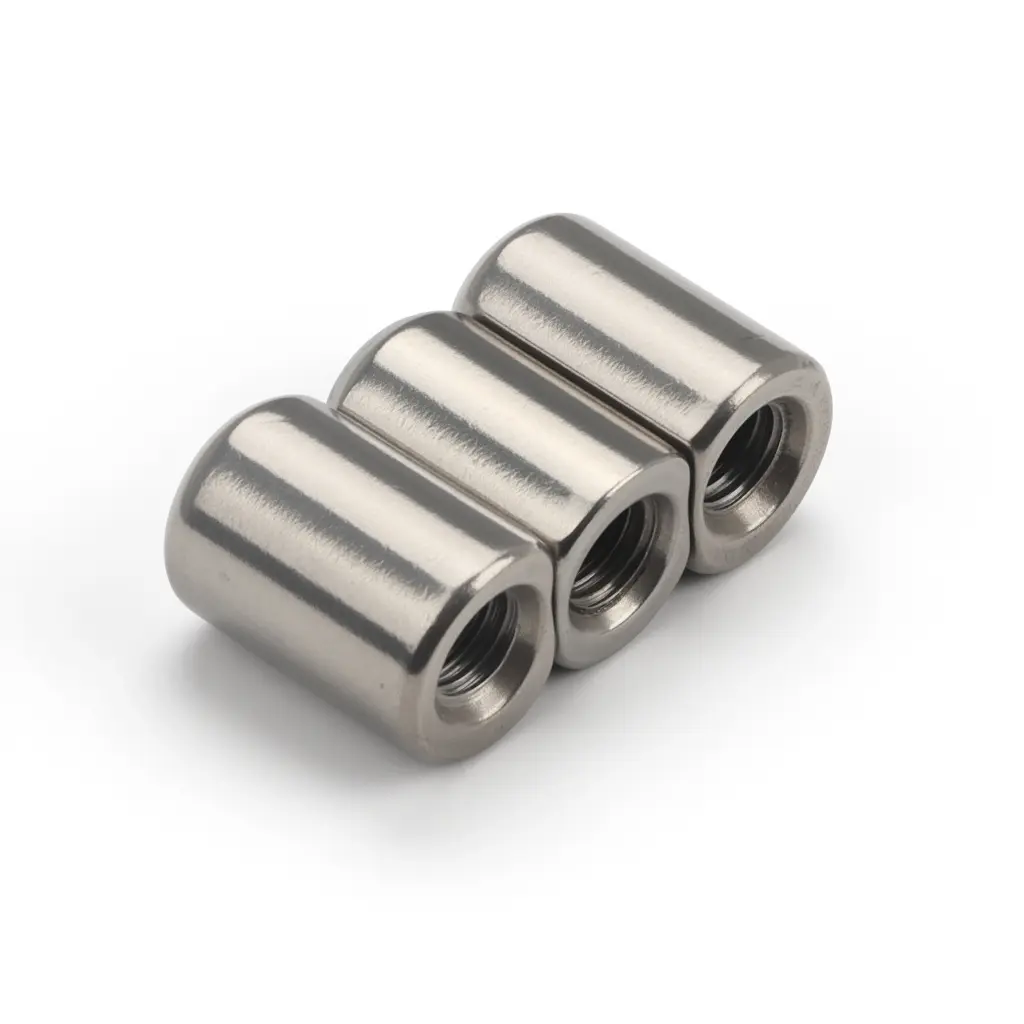

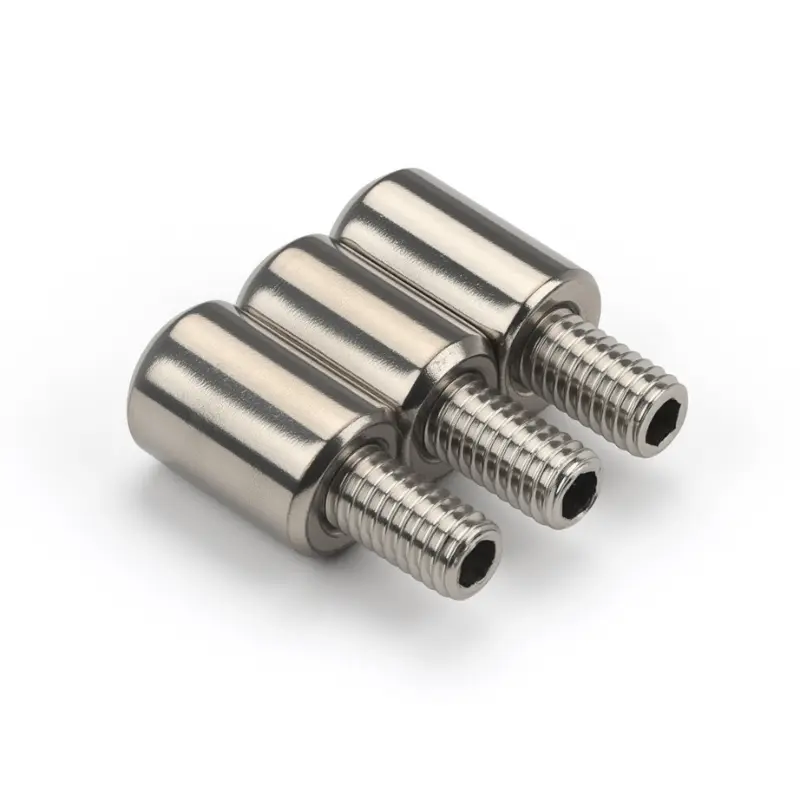

वेल्ड-ऑन पार्लमेंट पिव्होट हिंज हे M6 आणि M8 दोन्ही आकारांमध्ये अंतर्गत आणि बाह्य थ्रेड आवृत्त्यांमध्ये ऑफर केले जाते. बाह्य थ्रेड प्रकारामध्ये माउंटिंगच्या टोकावर एक पसरलेला थ्रेडेड स्टड असतो जो थेट दरवाजाच्या पॅनेल किंवा फ्रेममधील टॅप केलेल्या छिद्रामध्ये थ्रेड करतो. अंतर्गत थ्रेड प्रकारामध्ये माउंटिंग एंडवर एक थ्रेडेड सॉकेट आहे जो पॅनेलच्या बाजूने बोल्ट स्वीकारतो. दोघेही थ्रेडिंगद्वारे माउंटिंग पृष्ठभाग गुंतवून ठेवतात आणि नंतर कायमस्वरूपी, स्थिर स्थापनेसाठी वेल्डिंगद्वारे सुरक्षित केले जातात.

बिजागर श्रेणीमध्ये, M6 बाह्य थ्रेड इंटिग्रेटेड प्रकार आणि M6 अंतर्गत थ्रेड इंटिग्रेटेड प्रकार हे निश्चित-पिन प्रकार आहेत — पिन हा बिजागराच्या मुख्य भागाचा भाग आहे आणि काढला जाऊ शकत नाही. इतर सर्व प्रकार वेगळे करता येण्याजोगे आहेत, बॅरेलमधून बाजूचे छिद्र आहे जे दार बाहेर येण्याची आवश्यकता असताना पिन बाहेर सरकवण्याची परवानगी देते. M8×16 बाह्य थ्रेड वेरिएंट हा रेंजमधील सर्वात लांब स्टड पर्याय आहे, जो जास्त माउंटिंग डेप्थ असलेल्या पॅनेलसाठी उपयुक्त आहे.

रचना आणि परिमाण

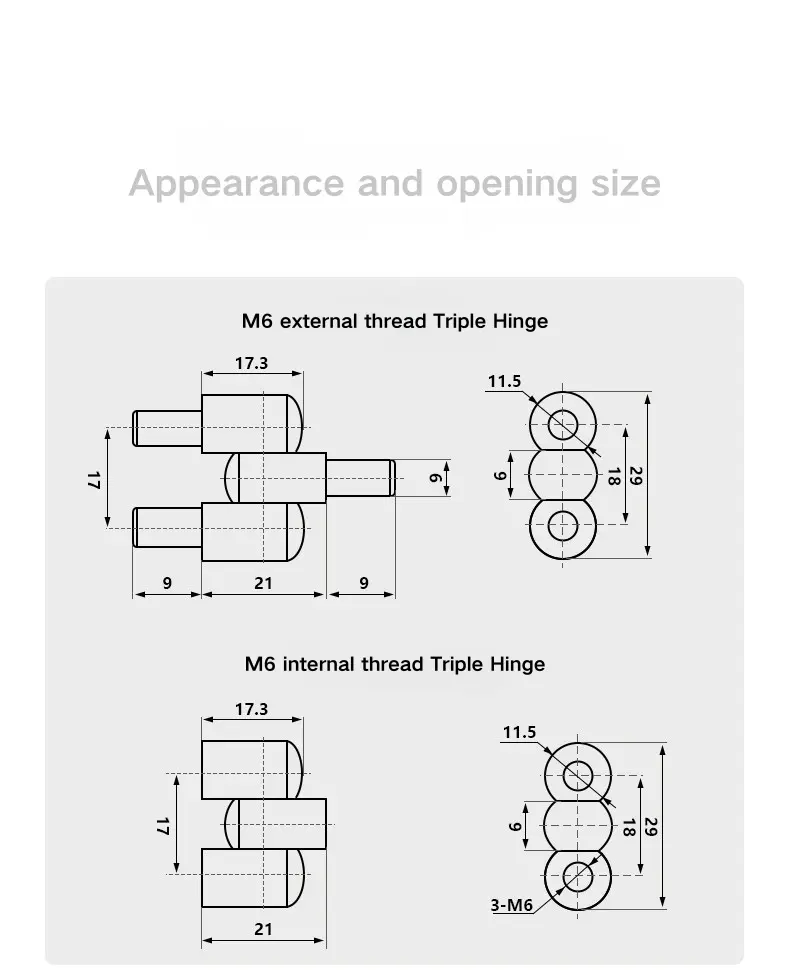

M6 वेल्ड-ऑन पार्लमेंट पिव्होट हिंजची एकूण लांबी 17.3 मिमी आहे आणि 21 मिमी केंद्र बॅरल स्पॅन आहे. बाह्य थ्रेड आवृत्ती प्रत्येक टोकाला 9 मिमी स्टड विस्तार जोडते, एकूण 39 मिमीचा प्रसार देते. ट्रिपल बॅरल स्टॅक 11.5 मिमी बॅरल रुंदी आणि 6 मिमी पिन व्यासासह 9 मिमी, 18 मिमी आणि वरच्या पोरच्या तीन विभागांमध्ये एकूण उंची 29 मिमी मोजते.

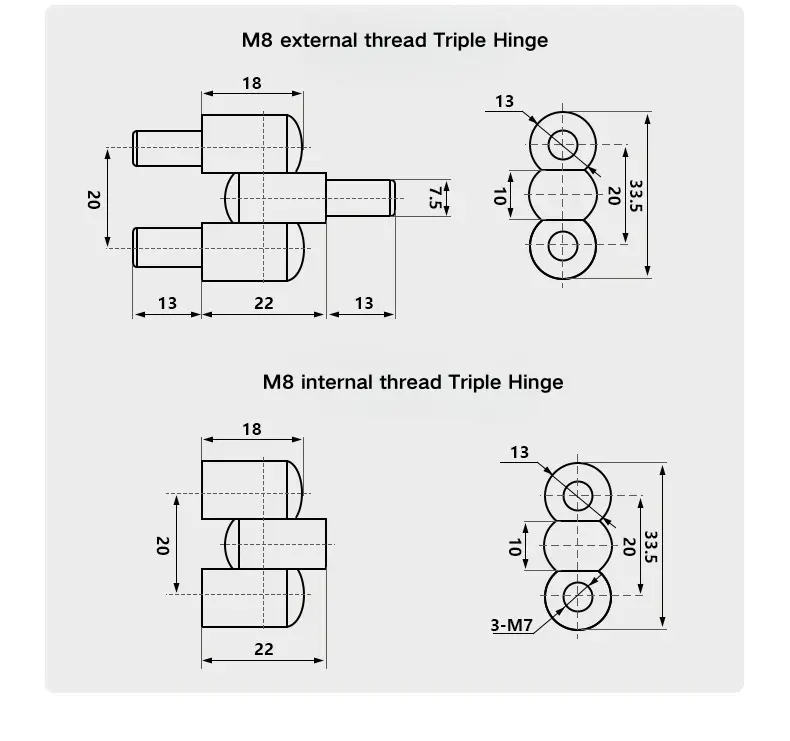

M8 पिव्होट बिजागर 18 मिमी शरीराची लांबी आणि 22 मिमी मध्यभागी असलेल्या आनुपातिकदृष्ट्या मोठा आहे. बाह्य थ्रेड आवृत्ती 48 मिमीच्या एकूण स्प्रेडसाठी प्रत्येक बाजूला 13 मिमी स्टड विस्तार जोडते. ट्रिपल बॅरल स्टॅक 13 मिमी बॅरल रुंदी आणि 7.5 मिमी पिन व्यासासह - 10 मिमी, 20 मिमी आणि वरचे पोर - तीन विभागांमध्ये एकूण उंची 33.5 मिमी चालते. अंतर्गत थ्रेड M8 प्रकार 3×M7 थ्रेडेड सॉकेट वापरतो.

स्थापना आणि पिन कॉन्फिगरेशन

वेल्ड-ऑन पार्लमेंट पिव्होट हिंज हे स्टड किंवा सॉकेटच्या टोकाला दरवाजाच्या पॅनेलमध्ये किंवा फ्रेम माउंटिंग पॉईंटमध्ये थ्रेड करून, नंतर स्थिती कायमस्वरूपी निश्चित करण्यासाठी वेल्डिंगद्वारे स्थापित केले जाते. थ्रेड एंगेजमेंट आणि वेल्डिंगचे हे संयोजन एक सुरक्षित माउंट देते जे वापरादरम्यान दरवाजाच्या सायकलिंगचा फिरणारा भार आणि बिजागरावरील कोणतीही पार्श्व शक्ती दोन्ही हाताळते.

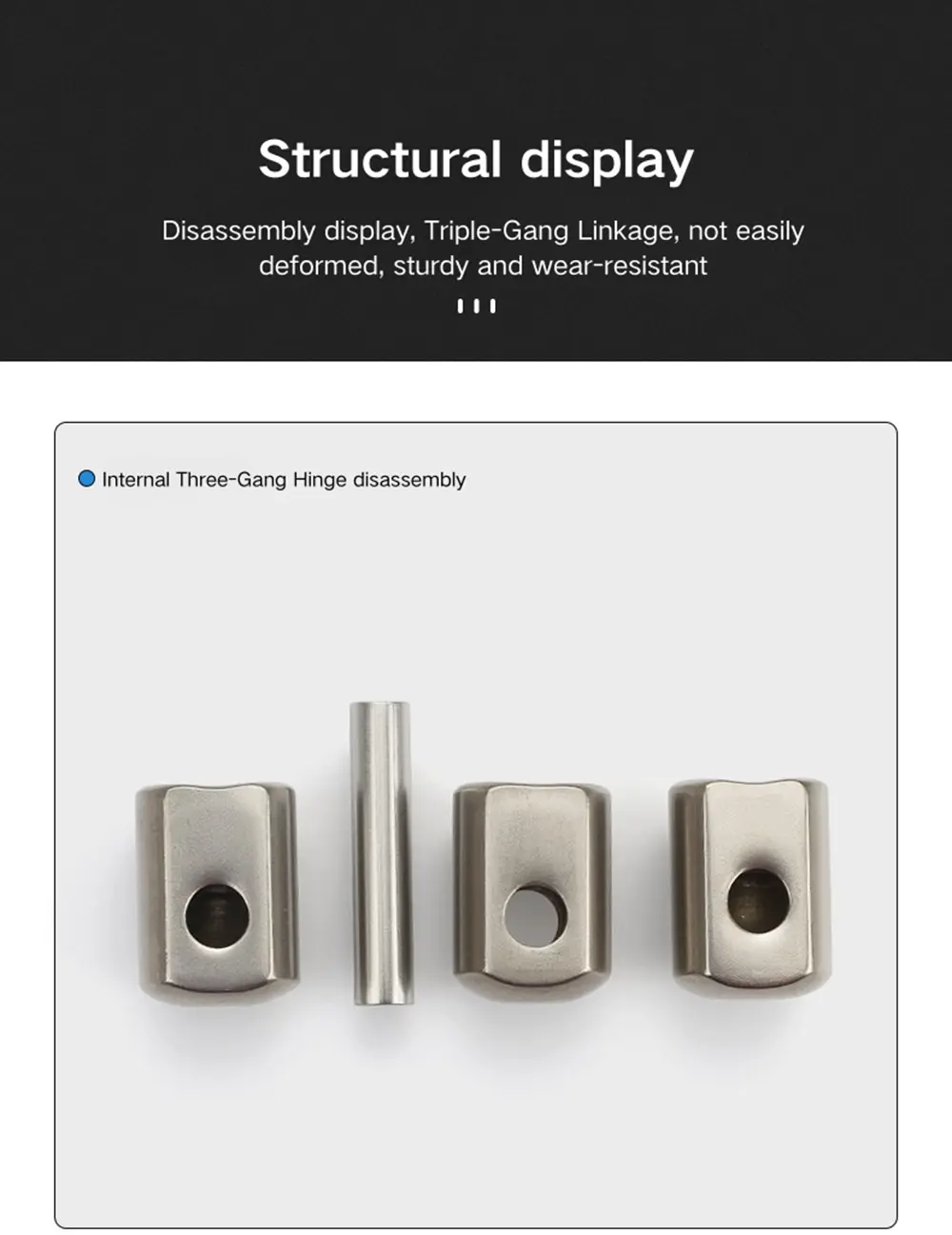

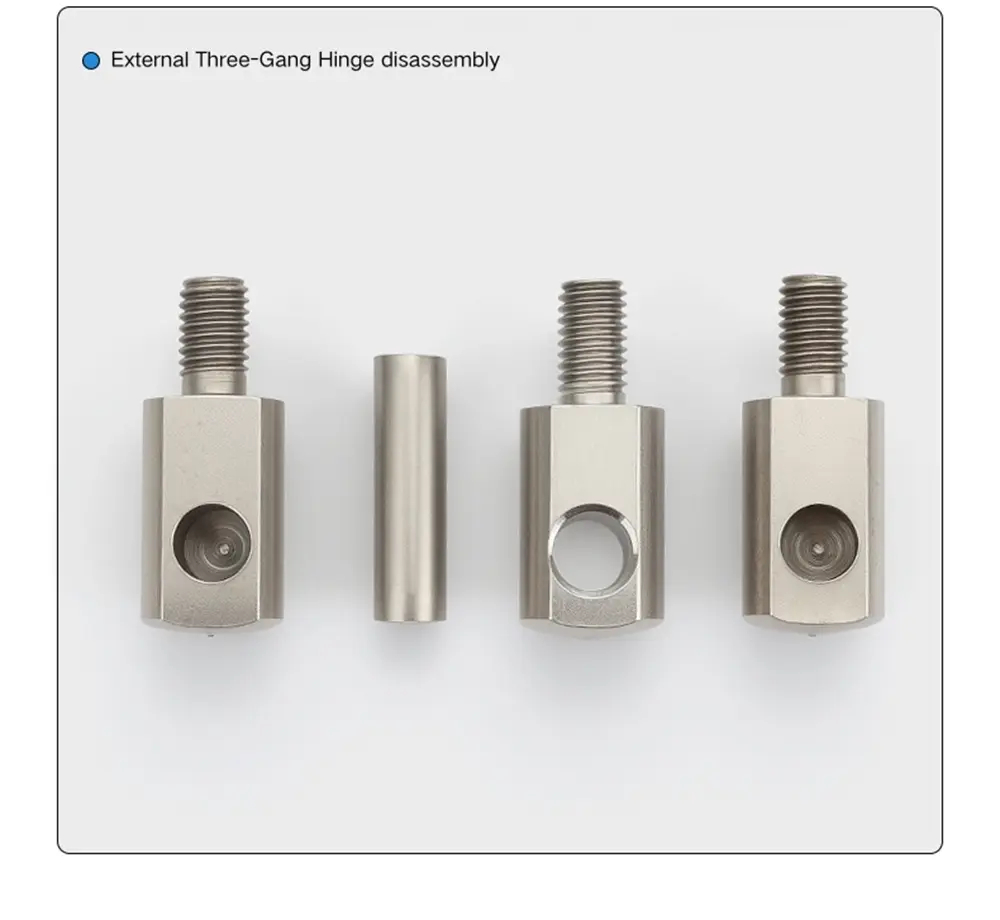

या युनिटच्या विलग करण्यायोग्य आवृत्त्यांसाठी, पिन बॅरल बॉडीमधील बाजूच्या छिद्रातून बाहेर पडतो आणि वेल्डेड माउंटला अडथळा न आणता फ्रेममधून दरवाजा काढून टाकण्यासाठी बाहेर काढता येतो. एकात्मिक आवृत्त्यांमध्ये साइड होल नाही; पिन बॅरलच्या आत निश्चित केली आहे आणि बिजागर दरवाजा काढण्यासाठी डिझाइन केलेले नाही. इंटिग्रेटेड आणि डिटेचेबल दरम्यान निवड केल्याने बंदिस्ताच्या सर्व्हिस लाइफ दरम्यान दरवाजा काढणे आवश्यक आहे की नाही यावर अवलंबून असते.

साहित्य आणि पृष्ठभाग समाप्त

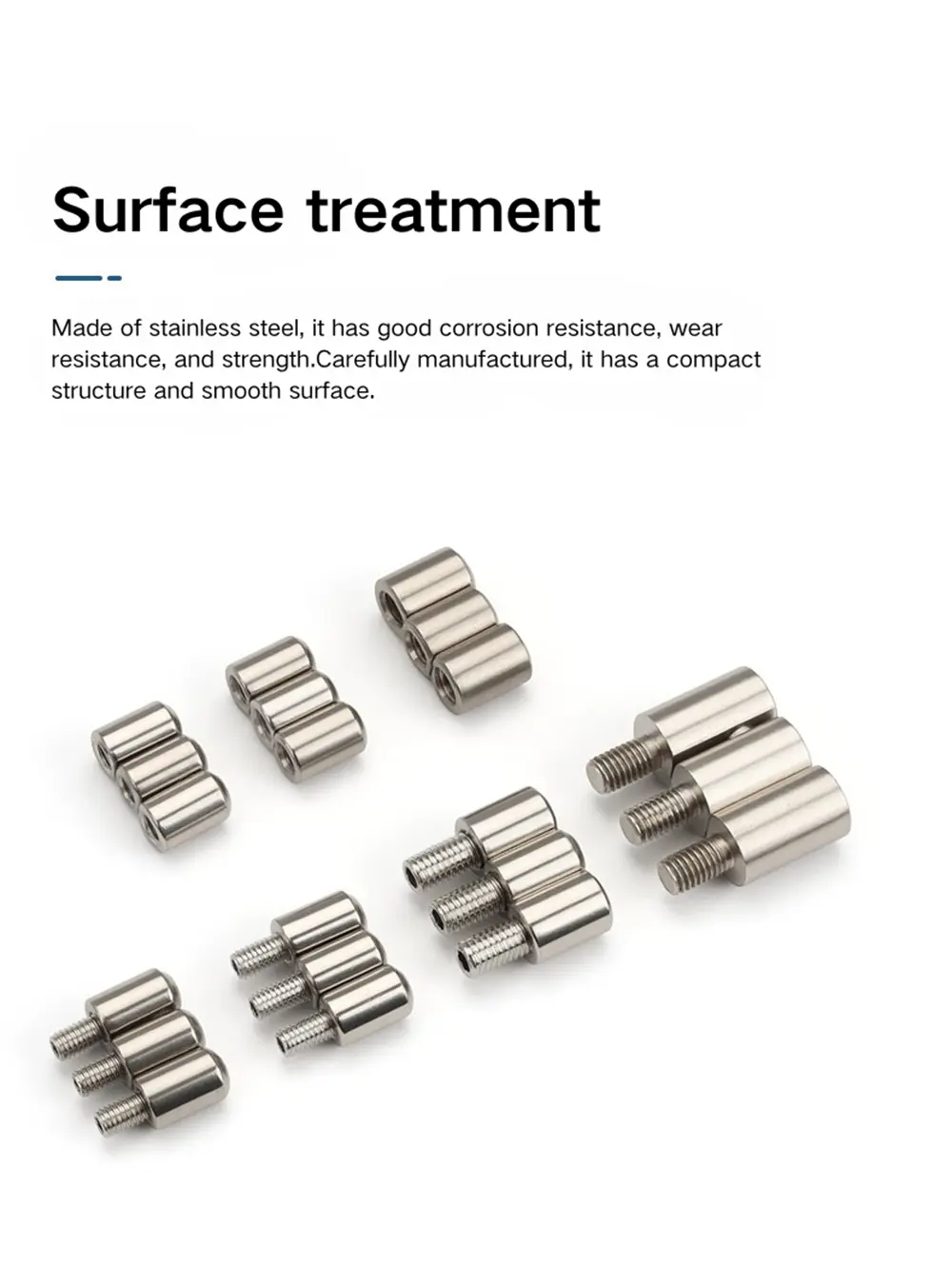

हे मॉड्यूलर 201 आणि 304 स्टेनलेस स्टीलमध्ये उपलब्ध आहे, दोन्ही कंपनात्मक पॉलिशिंगसह पूर्ण केले आहे. व्हायब्रेटरी पॉलिश प्रक्रिया बरर्स आणि तीक्ष्ण कडा काढून टाकते आणि एक सुसंगत कमी-शीन मॅट पृष्ठभाग देते - ती ब्रश किंवा मिरर फिनिश नाही. पॉलिश केल्यानंतर दोन्ही ग्रेड सारखे दिसतात; फरक गंज प्रतिकार मध्ये आहे.

201 स्टेनलेस स्टील मध्यम वातावरणात इनडोअर पॉवर कॅबिनेट आणि वितरण पॅनेल ऍप्लिकेशनसाठी सभ्य गंज प्रतिकार देते आणि संपूर्ण श्रेणीमध्ये अधिक किफायतशीर पर्याय आहे. 304 स्टेनलेस स्टील वेल्ड-ऑन पार्लमेंट पिव्होट हिंज ही बाहेरील आवारात, दमट वातावरणात किंवा दीर्घकालीन गंज प्रतिरोधक आवश्यक असलेल्या स्थापनेसाठी उत्तम पर्याय आहे. दोन्ही श्रेणीतील बहुतेक थ्रेड आकार आणि पिन कॉन्फिगरेशन संयोजनांमध्ये उपलब्ध आहेत.

वारंवार विचारले जाणारे प्रश्न

Q1: या बिजागर श्रेणीमध्ये कोणते प्रकार उपलब्ध आहेत?

श्रेणीमध्ये अकरा प्रकारांचा समावेश आहे: M6 आणि M8 आकारांमध्ये अंतर्गत आणि बाह्य धागा, 201 आणि 304 स्टेनलेस स्टीलमध्ये, एकात्मिक आणि वेगळे करण्यायोग्य पिन कॉन्फिगरेशनमध्ये. M8×16 बाह्य थ्रेड सखोल पॅनेल माउंटिंगसाठी विस्तारित स्टड पर्याय म्हणून देखील उपलब्ध आहे.

Q2: एकात्मिक आणि वेगळे करण्यायोग्य प्रकारांमध्ये काय फरक आहे?

एकात्मिक प्रकारात एक निश्चित पिन आहे — ती काढली जाऊ शकत नाही आणि बिजागर दरवाजा वेगळे करण्यासाठी डिझाइन केलेले नाही. विलग करण्यायोग्य प्रकारात बॅरेलमधून बाजू-निर्गमन छिद्र आहे; उपकरणांशिवाय किंवा वेल्डेड माउंटला अडथळा न आणता फ्रेममधून दरवाजा उचलला जाण्यासाठी पिन बाहेर सरकतो.

Q3: अंतर्गत आणि बाह्य थ्रेडमध्ये काय फरक आहे?

बाह्य थ्रेड आवृत्तीमध्ये एक पसरलेला स्टड आहे जो पॅनेल किंवा फ्रेममधील टॅप केलेल्या छिद्रामध्ये थ्रेड करतो. अंतर्गत थ्रेड आवृत्तीमध्ये थ्रेडेड सॉकेट आहे जो पॅनेलच्या बाजूने बोल्ट स्वीकारतो. कायमस्वरूपी स्थापनेसाठी थ्रेडिंग केल्यानंतर दोन्ही ठिकाणी वेल्डेड केले जातात.

Q4: हे बिजागर कसे स्थापित केले जाते?

इन्स्टॉलेशनमध्ये स्टड किंवा सॉकेटच्या टोकाला दरवाजाच्या पॅनेलमध्ये किंवा फ्रेम माउंटिंग पॉईंटमध्ये थ्रेड करणे, नंतर बिजागर कायमचे निश्चित करण्यासाठी वेल्डिंगचा समावेश होतो. थ्रेड एंगेजमेंट आणि वेल्डिंगचे संयोजन काज्याला घूर्णी दार लोड आणि पार्श्व शक्ती या दोन्ही अंतर्गत स्थिर ठेवते.

Q5: M6 आणि M8 आवृत्त्यांसाठी मुख्य परिमाणे काय आहेत?

M6 वेल्ड-ऑन पार्लमेंट पिव्होट हिंज बॉडी 17.3 मिमी लांब असून त्याचा मध्यभाग 21 मिमी आणि पिन व्यास 6 मिमी आहे. ट्रिपल बॅरल स्टॅक 29 मिमी उंच आणि 11.5 मिमी रुंद आहे. M8 आवृत्तीमध्ये 18 मिमी बॉडी, 22 मिमी मध्यवर्ती स्पॅन, 7.5 मिमी पिन व्यास आणि 13 मिमी रुंद 33.5 मिमी बॅरल स्टॅकची उंची आहे.

Q6: व्हायब्रेटरी पॉलिशिंग म्हणजे काय?

व्हायब्रेटरी पॉलिशिंग ही एक टंबलिंग प्रक्रिया आहे जी भागाच्या पृष्ठभागावरुन बुरशी आणि तीक्ष्ण कडा काढून टाकते, एक सुसंगत लो-शीन मॅट फिनिश तयार करते. हे ब्रश केलेले किंवा मिरर फिनिश नाही. या बिजागराच्या दोन्ही 201 आणि 304 स्टेनलेस आवृत्त्या एकाच कंपनात्मक पॉलिश प्रक्रियेतून जातात.

Q7: मी कोणता स्टेनलेस स्टील ग्रेड निवडला पाहिजे?

201 स्टेनलेस स्टील स्टँडर्ड इनडोअर पॉवर कॅबिनेट आणि डिस्ट्रिब्युशन पॅनल ऍप्लिकेशन्ससाठी सूट आहे जेथे गंज एक्सपोजर मध्यम आहे. 304 स्टेनलेस स्टील हे घराबाहेरील बंदिस्त, उच्च-आर्द्रता वातावरण किंवा दीर्घकालीन गंज प्रतिकार कठोर आवश्यकता असलेल्या स्थापनेसाठी उत्तम निवड आहे.
