स्विचगियर दरवाजा बिजागर

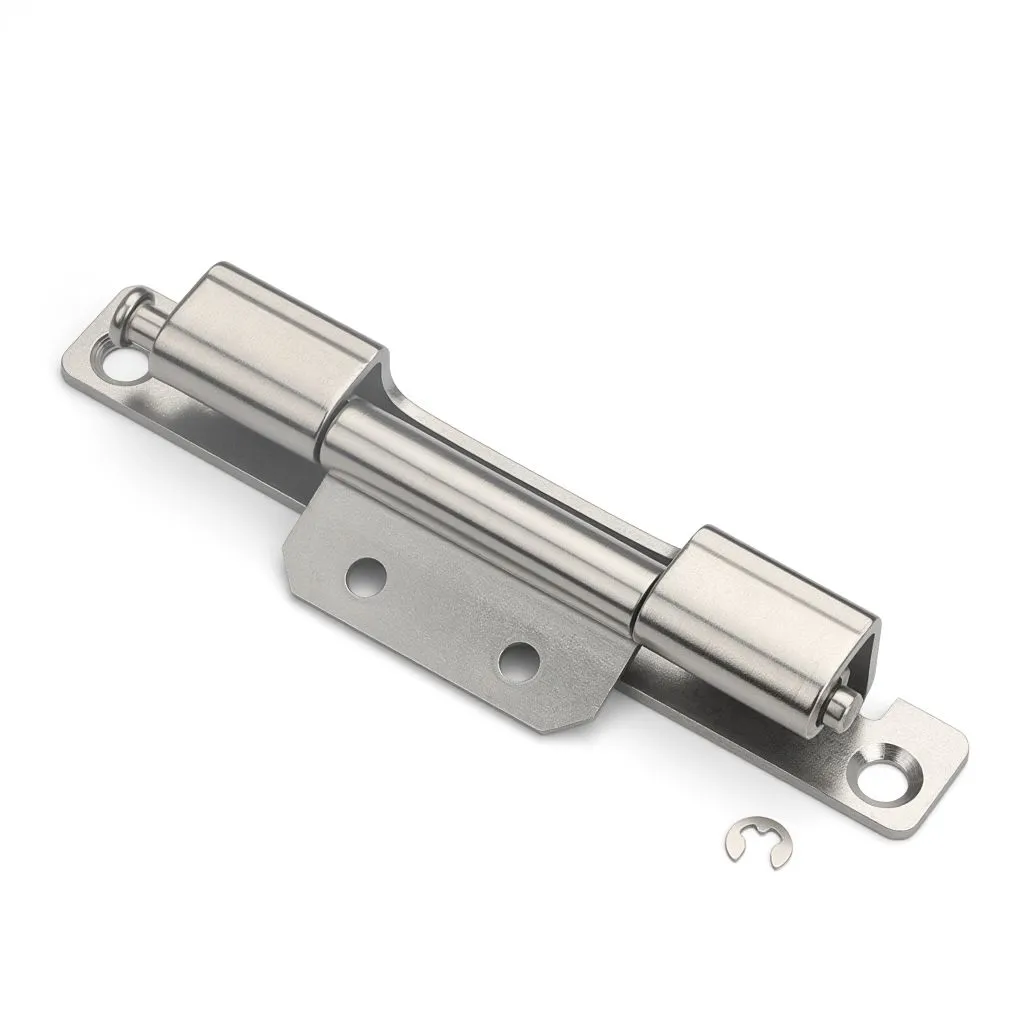

यिताई लॉकमधून डिटेचेबल कॅबिनेट बिजागर व्हॉल्यूममध्ये सोर्स करणाऱ्यांसाठी, स्विचगियर डोअर हिंग्ज CL186 खरेदीदारांना बिजागरांबद्दल काहीही न बदलता गोल होल आणि स्लॉटेड होल माउंटिंग विंग्समधील पर्याय देते — समान शरीर, समान बॅरल, समान फ्रेम चॅनेल परिमाणे. स्लॉटेड होल आवृत्ती स्क्रू पूर्णपणे घट्ट होण्यापूर्वी स्थापनेदरम्यान स्थितीत समायोजन करण्यास अनुमती देते, जे दरवाजा संरेखन अचूकपणे डायल करणे आवश्यक असताना उपयुक्त आहे. दोन्ही आवृत्त्या समान फिक्सिंग पॉइंट्स वापरून स्क्रू-माउंट केलेल्या आहेत आणि कार्बन स्टील आणि स्टेनलेस स्टीलमध्ये उपलब्ध आहेत.

उत्पादन मॉडेल	CL186 मालिका बिजागर
पर्यायी साहित्य	कार्बन स्टील/स्टेनलेस स्टील
वापर	विविध प्रकारच्या स्विच कॅबिनेट, कंट्रोल बॉक्स इत्यादींसाठी योग्य

मॉडेल पर्याय आणि भोक कॉन्फिगरेशन

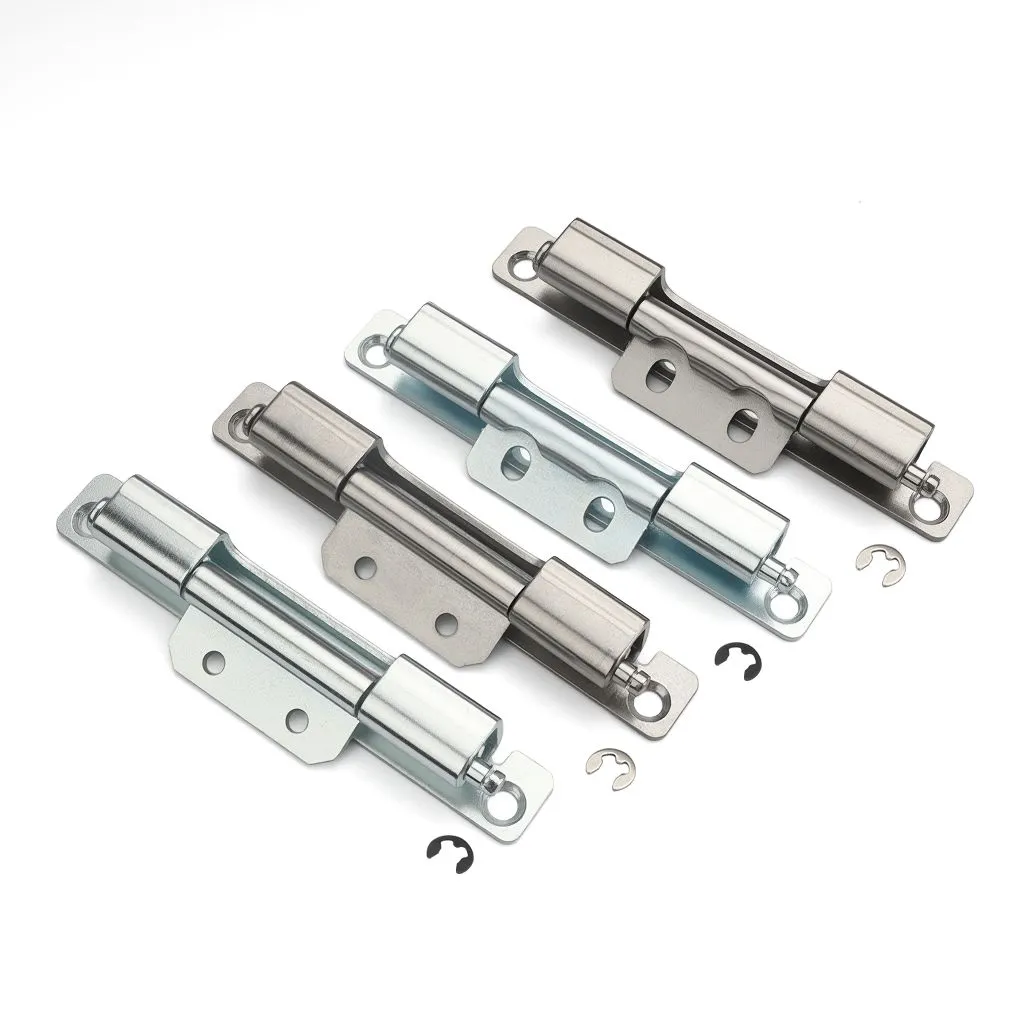

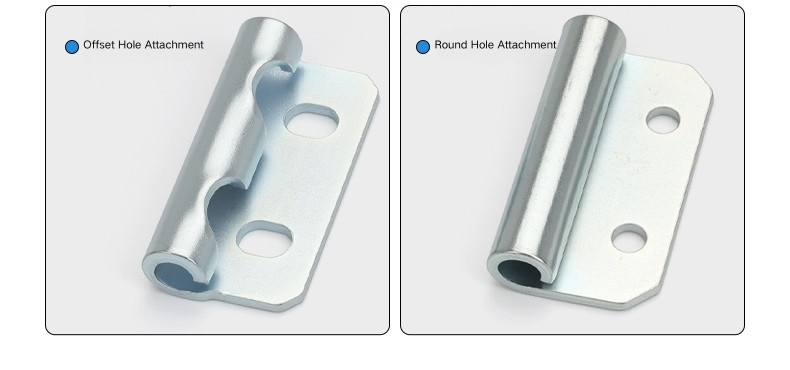

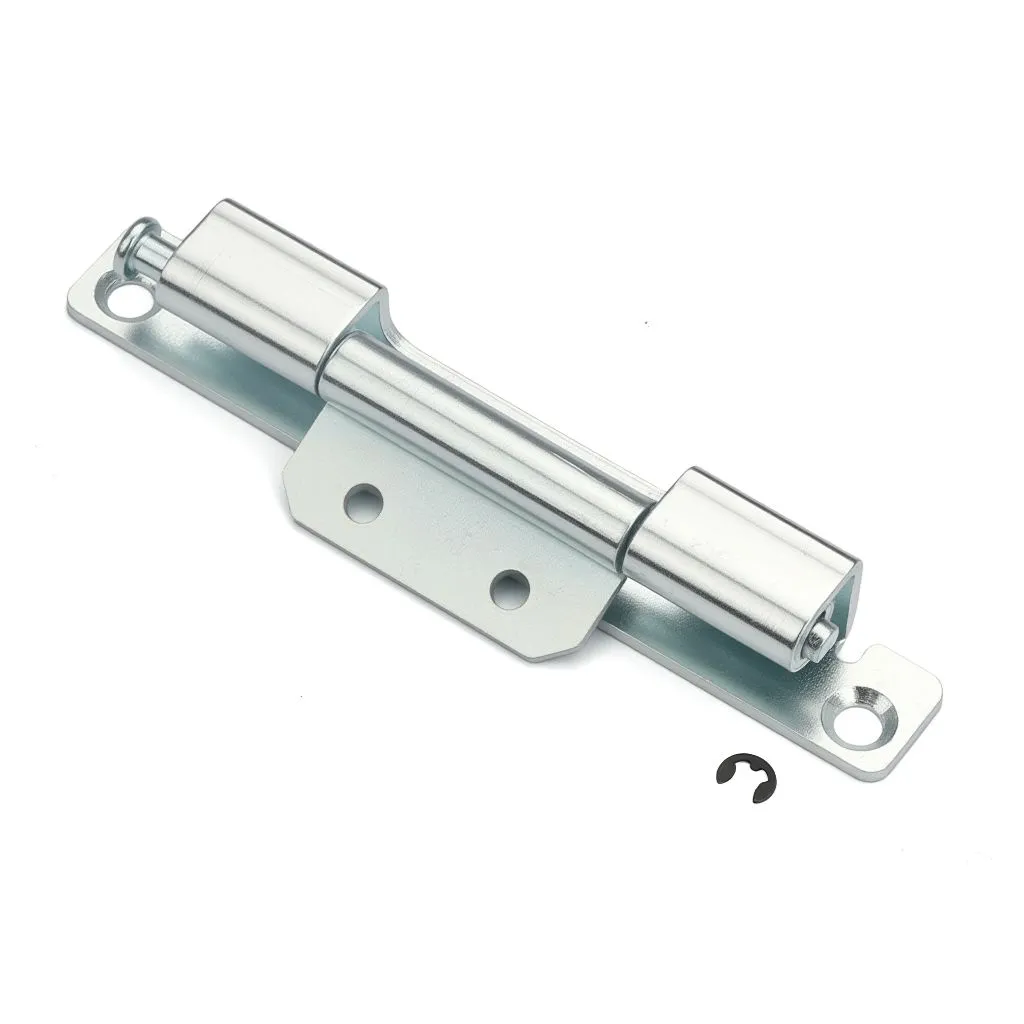

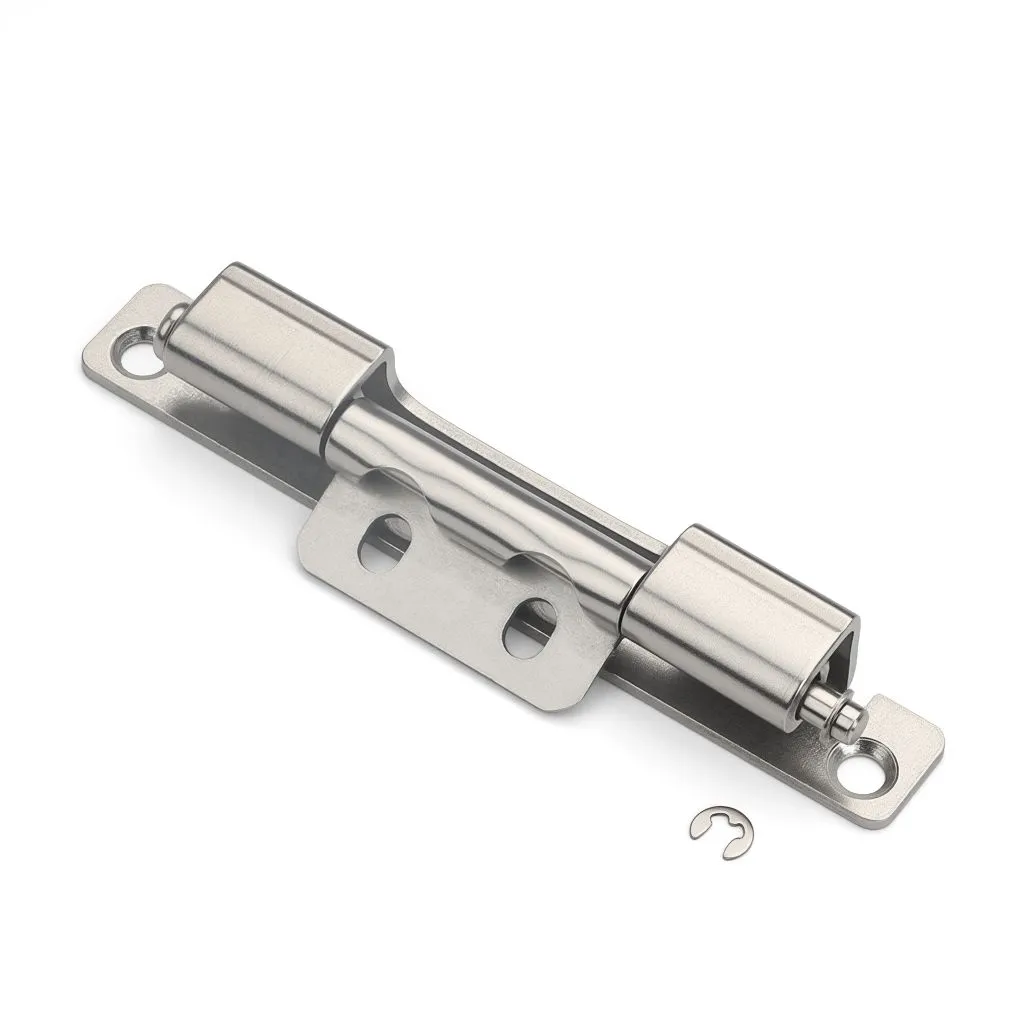

स्विचगियर डोअर हिंग्ज चार प्रकारांमध्ये येते: कार्बन स्टीलमध्ये गोल छिद्र, स्टेनलेस स्टीलमध्ये गोल छिद्र, कार्बन स्टीलमध्ये स्लॉट केलेले छिद्र आणि स्टेनलेस स्टीलमध्ये स्लॉट केलेले छिद्र. स्ट्रक्चरल परिमाणे चारही भागांमध्ये सारखेच आहेत — फक्त फरक म्हणजे विंगवरील माउंटिंग होलचा आकार. गोल छिद्रे बिजागर एका सेट स्थितीत निश्चित करतात एकदा खाली स्क्रू केले जातात; स्लॉटेड छिद्रे अंतिम घट्ट होण्याआधी बिजागराची स्थिती बदलण्यासाठी थोडी जागा देतात, जे सील किंवा फ्रेम ओठांवर काळजीपूर्वक संरेखन आवश्यक असलेले दरवाजे बसवण्यास मदत करतात.

या युनिटवरील गोल आणि स्लॉटेड होल यामधील निवडणे तुमच्या इंस्टॉलेशन वर्कफ्लोवर येते. जर दाराची स्थिती सरळ आणि प्रॉडक्शन रनमध्ये सुसंगत असेल, तर गोल छिद्रे ठीक आहेत. युनिट्समधील फ्रेम भूमितीमध्ये काही फरक असल्यास किंवा प्रारंभिक फिटिंगनंतर दरवाजा समायोजित करणे आवश्यक असल्यास, स्लॉटेड होल आवृत्ती ही प्रक्रिया खूपच कमी फिडली करते.

रचना आणि परिमाण

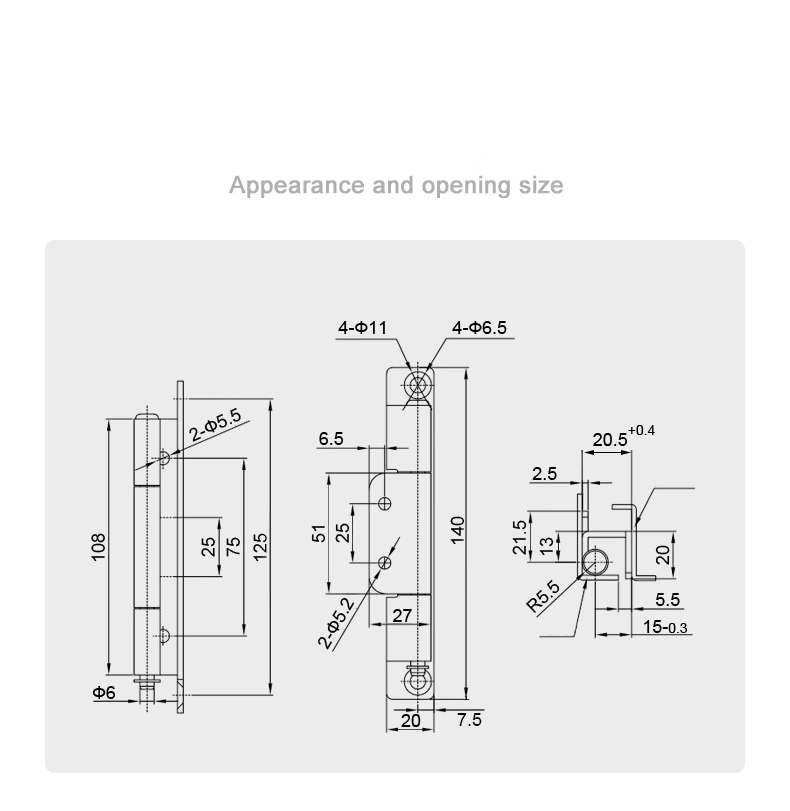

दरवाजाच्या बिजागराची एकूण उंची 108 मिमी आहे आणि शरीराची एकूण लांबी 125 मिमी आहे. माउंटिंग विंग्समधील आतील स्पॅन 75 मिमी आहे, बॅरलमध्ये 25 मिमी मध्यभागी आहे. बॅरलचा व्यास Φ6 मिमी आहे, आणि माउंटिंग विंग 20 मिमी बेस रुंदीसह 140 मिमी उंच आहे. विंगवरील भोक अंतर 51 मिमी आणि 25 मिमी केंद्रांवर चालते, बाजूच्या प्रोफाइलवर 2×Φ5.5 मिमी फिक्सिंग छिद्रे असतात.

स्विचगियर डोअर हिंग्जवरील फ्रेम चॅनेलची रुंदी 20.5 मिमी (+0.4 मिमी सहनशीलता) आणि 15 मिमी (-0.3 मिमी सहिष्णुता) ची खोली आहे, बॅरल सीट त्रिज्या R5.5 मिमी आहे. बाजूचे प्रोफाइल 21.5 मिमी एकूण प्रतिबद्धता उंची, 13 मिमी आतील संपर्क खोली आणि 5.5 मिमी पार्श्व ऑफसेट, चॅनेल प्रवेशावर 2.5 मिमी पायरीसह दर्शविते. ही परिमाणे फ्रेम चॅनेल भूमिती परिभाषित करतात ज्यासह बिजागर कार्य करण्यासाठी डिझाइन केले आहे — ऑर्डर करण्यापूर्वी आपल्या कॅबिनेट फ्रेम वैशिष्ट्याची पुष्टी करणे योग्य आहे.

साहित्य आणि पृष्ठभाग उपचार

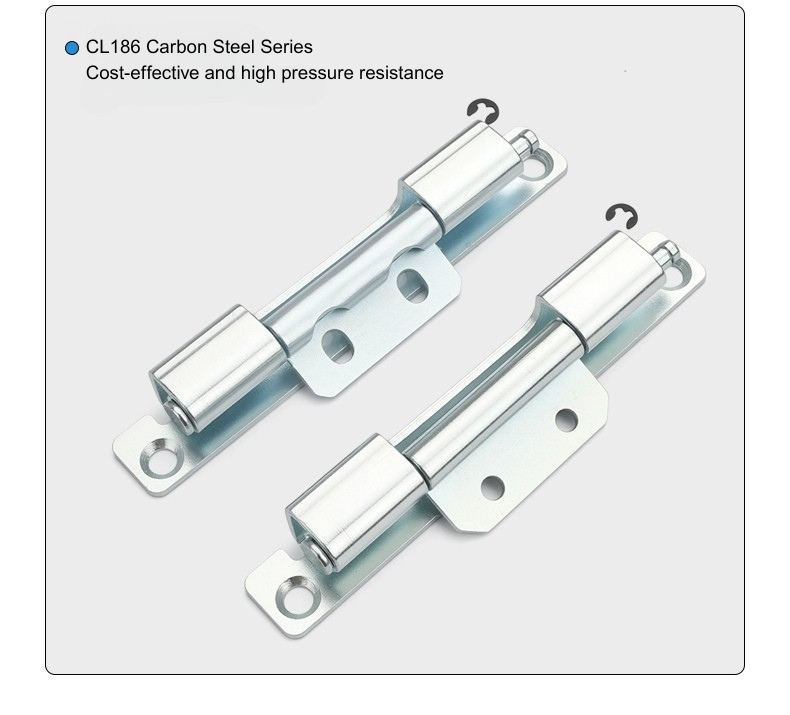

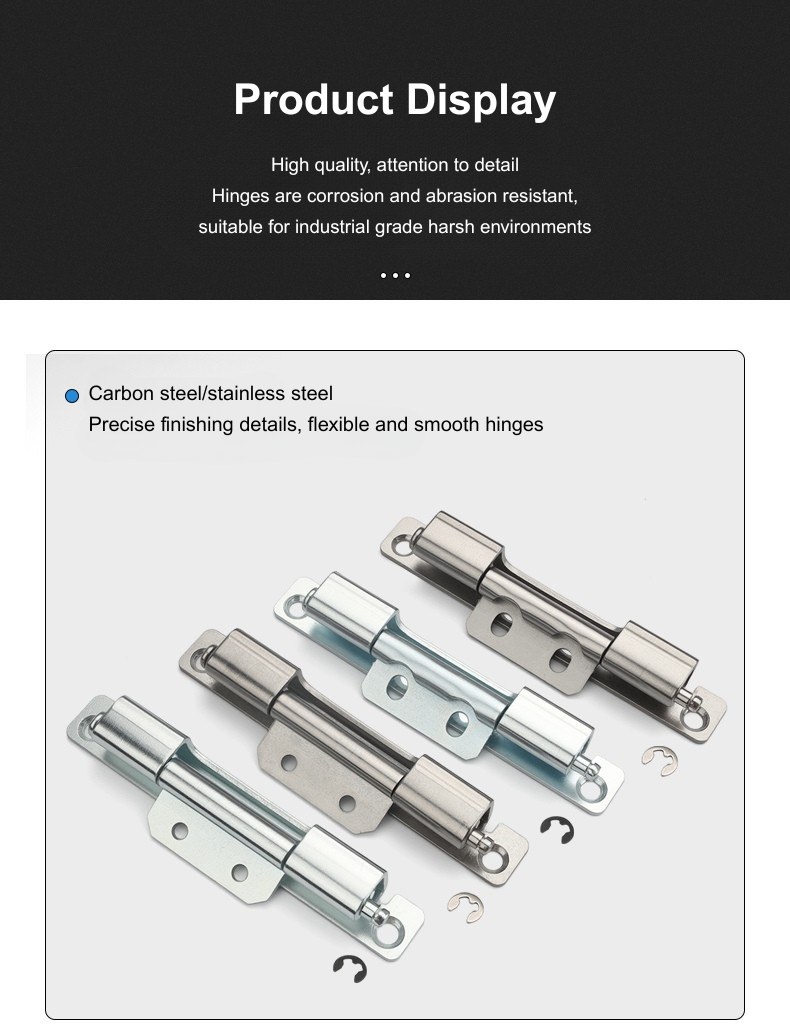

स्विचगियर डोर हिंज गॅल्वनाइज्ड कार्बन स्टील आणि 304 स्टेनलेस स्टीलमध्ये उपलब्ध आहे. कार्बन स्टील आवृत्ती मानक इनडोअर एन्क्लोजर वातावरणास अनुकूल आहे — वितरण बोर्ड, नियंत्रण पॅनेल आणि उपकरणे कॅबिनेट कोरड्या किंवा हवामान-नियंत्रित ठिकाणी जेथे गंज कमी आहे. उच्च व्हॉल्यूम कॅबिनेट बिल्डसाठी हा अधिक किफायतशीर पर्याय आहे जेथे इंस्टॉलेशन वातावरणाचा अंदाज आहे.

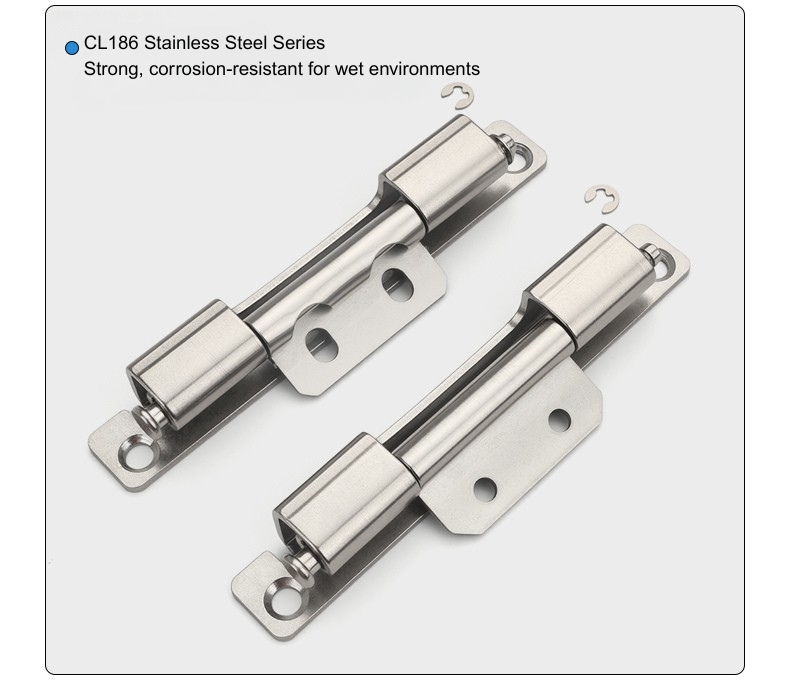

बाहेरील स्विचगियर, दमट युटिलिटी रूम्स, कोस्टल इंस्टॉलेशन्स किंवा कोस्टल इन्स्टॉलेशन्स किंवा कोठल्याही ऍप्लिकेशनसाठी स्टेनलेस स्टीलच्या दरवाजाची बिजागर ही योग्य निवड आहे जिथे त्याच्या सेवा आयुष्यापेक्षा जास्त ओलावा असेल. जेव्हा कॅबिनेट फिनिश स्टँडर्डने सर्व हार्डवेअरवर एकसमान पृष्ठभाग दिसण्याची आवश्यकता असते तेव्हा स्टेनलेस देखील निर्दिष्ट केले जाते, कारण ते आव्हानात्मक परिस्थितीत गॅल्वनाइज्ड स्टीलपेक्षा त्याचे स्वरूप चांगले ठेवते.

वारंवार विचारले जाणारे प्रश्न

Q1: CL186 साठी कोणते प्रकार उपलब्ध आहेत?

CL186 चार प्रकारांमध्ये येते: राउंड होल कार्बन स्टील, राउंड होल स्टेनलेस स्टील, स्लॉटेड होल कार्बन स्टील आणि स्लॉटेड होल स्टेनलेस स्टील. सर्व समान शरीर परिमाणे आणि फ्रेम चॅनेल प्रतिबद्धता भूमिती सामायिक करतात.

Q2: गोल होल आणि स्लॉटेड होल आवृत्त्यांमध्ये काय फरक आहे?

गोल भोक आवृत्ती बिजागर सेट स्थितीत निराकरण करते एकदा खाली स्क्रू. स्लॉटेड होल आवृत्ती अंतिम घट्ट होण्यापूर्वी माउंटिंग स्थिती समायोजित करण्यास अनुमती देते, जे स्थापनेदरम्यान दरवाजाचे संरेखन बारीक-ट्यून करणे आवश्यक असल्यास किंवा कॅबिनेट युनिट्समधील फ्रेम भूमितीमध्ये फरक असल्यास उपयुक्त आहे.

Q3: CL186 कसे स्थापित केले जाते?

CL186 स्क्रू-माउंट केलेले आहे. माउंटिंग विंग प्रदान केलेल्या छिद्रांचा वापर करून दरवाजाच्या पॅनेलवर निश्चित केले जाते आणि बिजागर बॉडी कॅबिनेट फ्रेम चॅनेलला संलग्न करते. या मॉडेलसाठी वेल्डिंगची आवश्यकता नाही.

Q4: CL186 चे मुख्य परिमाण काय आहेत?

CL186 125 मिमी शरीराची लांबी आणि 75 मिमी आतील स्पॅनसह एकूण उंची 108 मिमी आहे. बॅरल Φ6 मिमी आहे. माउंटिंग विंग 20 मिमी बेससह 140 मिमी उंच आहे. फ्रेम चॅनेलची रुंदी 20.5 मिमी (+0.4 मिमी) आणि खोली 15 मिमी (-0.3 मिमी) आहे.

प्रश्न 5: मी बाहेरील संलग्नकांसाठी कोणती सामग्री निवडावी?

बाहेरील प्रतिष्ठापनांसाठी, दमट वातावरणासाठी किंवा कोठेही गंज प्रतिकार करणे ही दीर्घकालीन आवश्यकता आहे यासाठी स्टेनलेस स्टीलची आवृत्ती योग्य पर्याय आहे. गॅल्वनाइज्ड कार्बन स्टील आवृत्ती मानक इनडोअर कॅबिनेट अनुप्रयोगांसाठी अनुकूल आहे.

Q6: CL186 हे लपवलेले बिजागर आहे का?

होय — CL186 स्विचगियर दरवाजा बिजागर दरवाजा बंद असताना कॅबिनेट फ्रेम चॅनेलच्या आत बसतो, बाहेरील दरवाजाच्या तोंडावर कोणतेही दृश्यमान हार्डवेअर सोडत नाही. बिजागर शरीर पूर्णपणे फ्रेम प्रोफाइल मध्ये recessed आहे.

Q7: स्थापनेनंतर दरवाजा काढला जाऊ शकतो का?

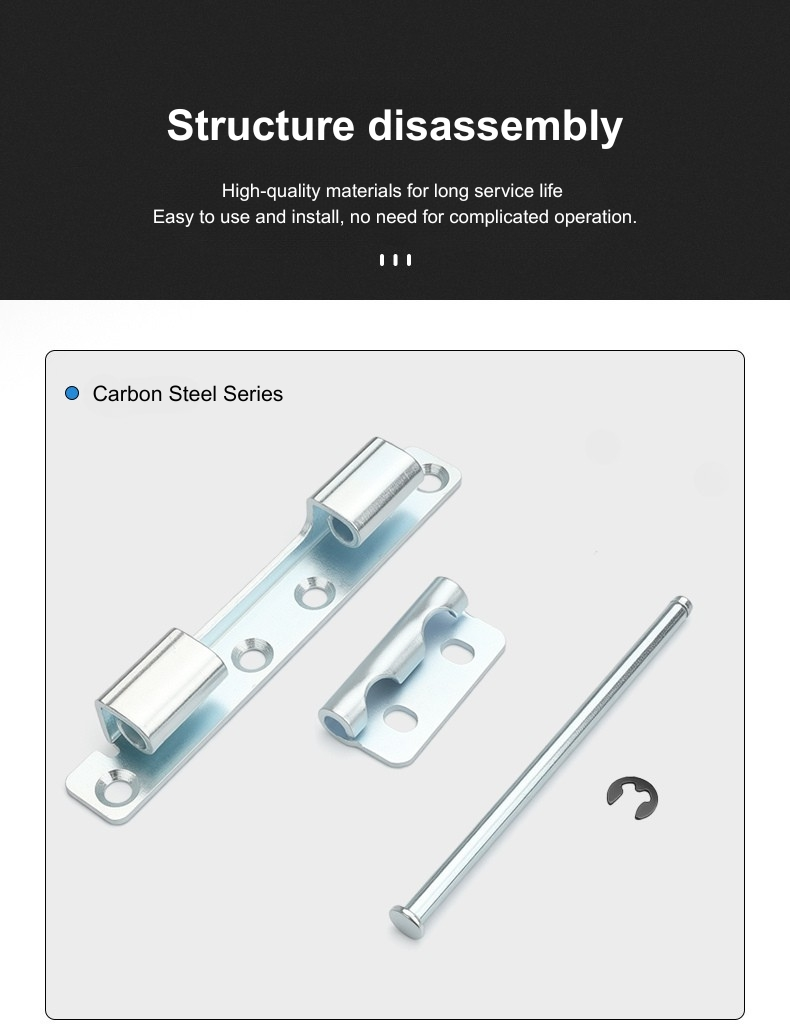

होय. CL186 हे विलग करण्यायोग्य बिजागर आहे — बिजागर विभक्त झाल्यानंतर दरवाजाला उपकरणांशिवाय फ्रेम चॅनेलमधून उचलता येते. हे कॅबिनेट असेंब्ली लाईन आणि फील्ड मेन्टेनन्ससाठी व्यावहारिक बनवते जेथे नियतकालिक दरवाजा काढणे आवश्यक आहे.

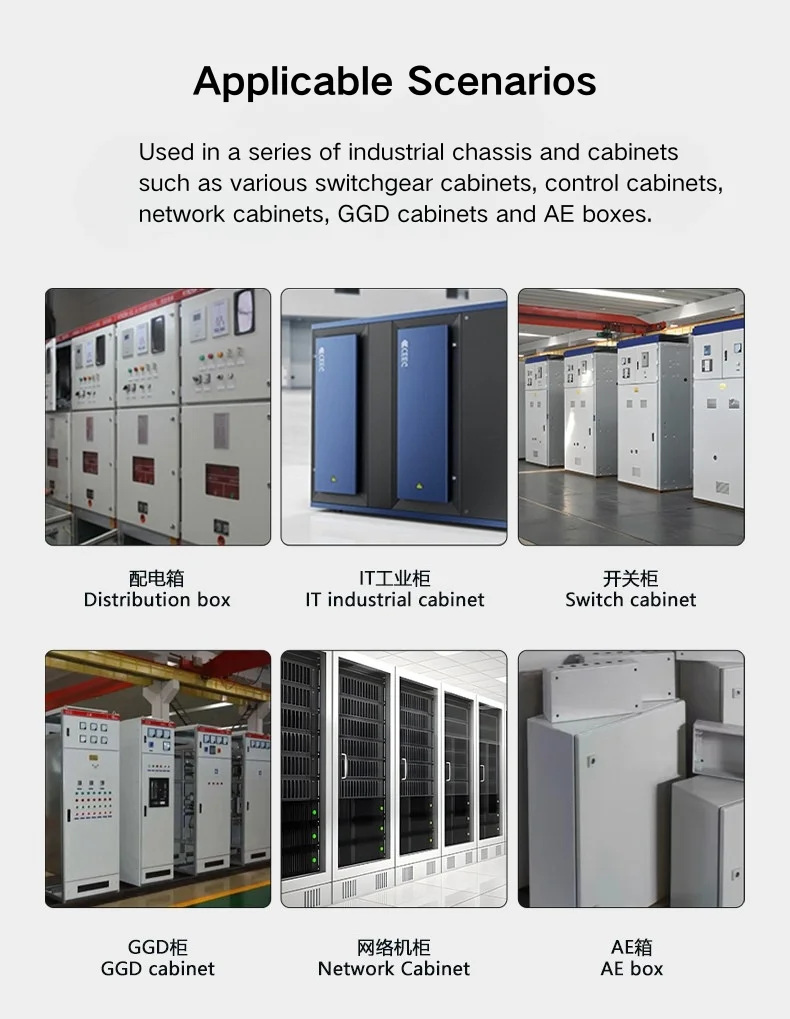

Q8: CL186 कोणत्या कॅबिनेट प्रकारांसाठी योग्य आहे?

CL186 लपविलेले बिजागर स्विचगियर कॅबिनेट, इलेक्ट्रिकल डिस्ट्रीब्युशन बॉक्स, कंट्रोल कॅबिनेट दरवाजे आणि औद्योगिक उपकरणांच्या संलग्नकांवर वापरले जाते — कोठेही वेगळे करता येण्याजोगे, स्वच्छ बाह्य प्रोफाइलसह लपवलेले बिजागर हे प्राधान्य दिले जाते.
