RMU कॅबिनेट झिंक मिश्र धातु बिजागर

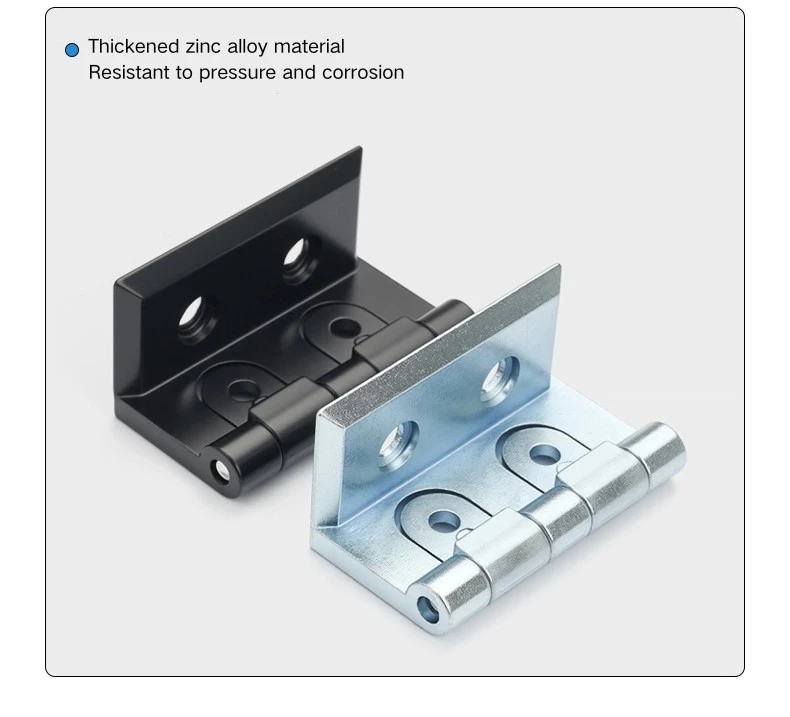

यिताई लॉकमधून RMU कॅबिनेट हार्डवेअर सोर्स करणाऱ्यांसाठी, RMU कॅबिनेट झिंक अलॉय हिंग CL208 दोन Φ8 मिमी बॅरल्स आणि Φ4 मिमी पिनसह ड्युअल-बॅरल डिझाइन वापरते, ज्यामुळे बिजागराला समान आकाराच्या सिंगल-बॅरल प्रकारापेक्षा जास्त लोड-बेअरिंग पृष्ठभाग मिळतो. एकूण फूटप्रिंट 48 × 26 मिमी आहे, जो वेल्डिंगद्वारे स्थापित केला जातो आणि दोन फिनिश पर्याय — ब्लॅक आणि ब्राइट क्रोम — RMU आणि स्विचगियर मार्केटमधील सर्वात सामान्य कॅबिनेट पृष्ठभाग उपचारांना कव्हर करतात.

रचना आणि परिमाण

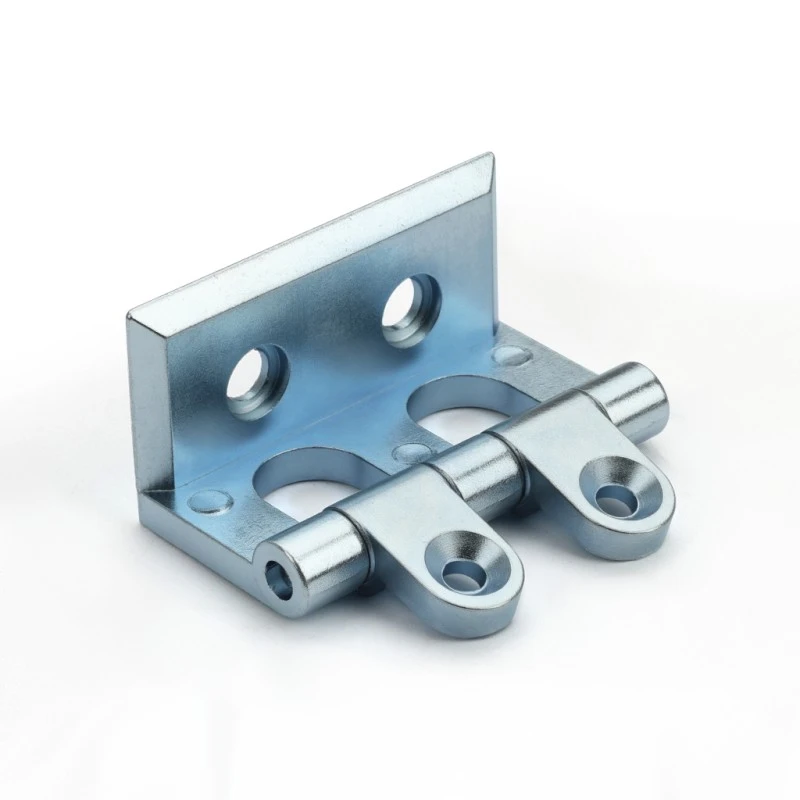

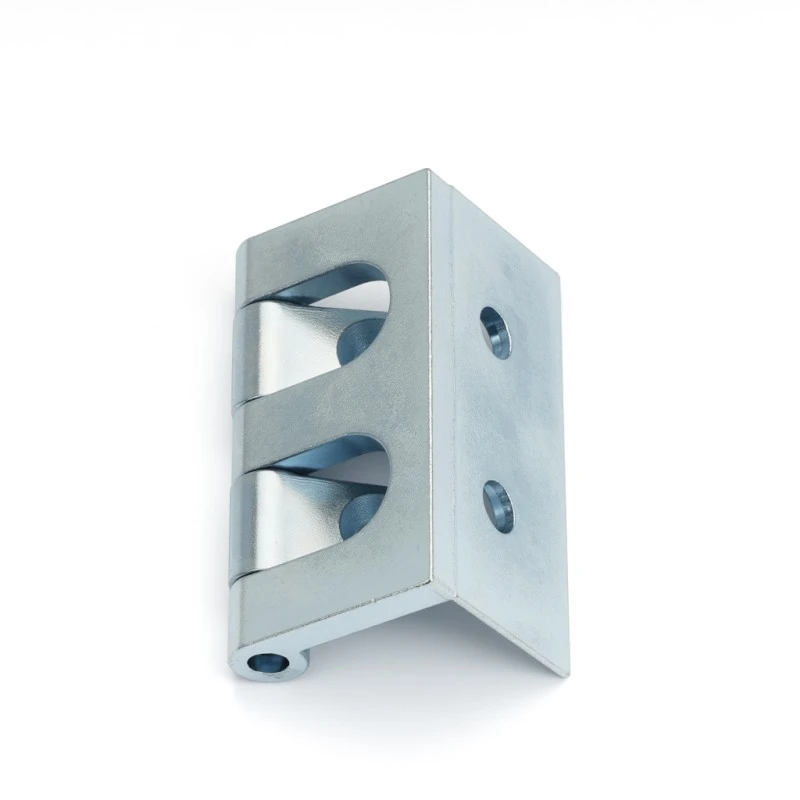

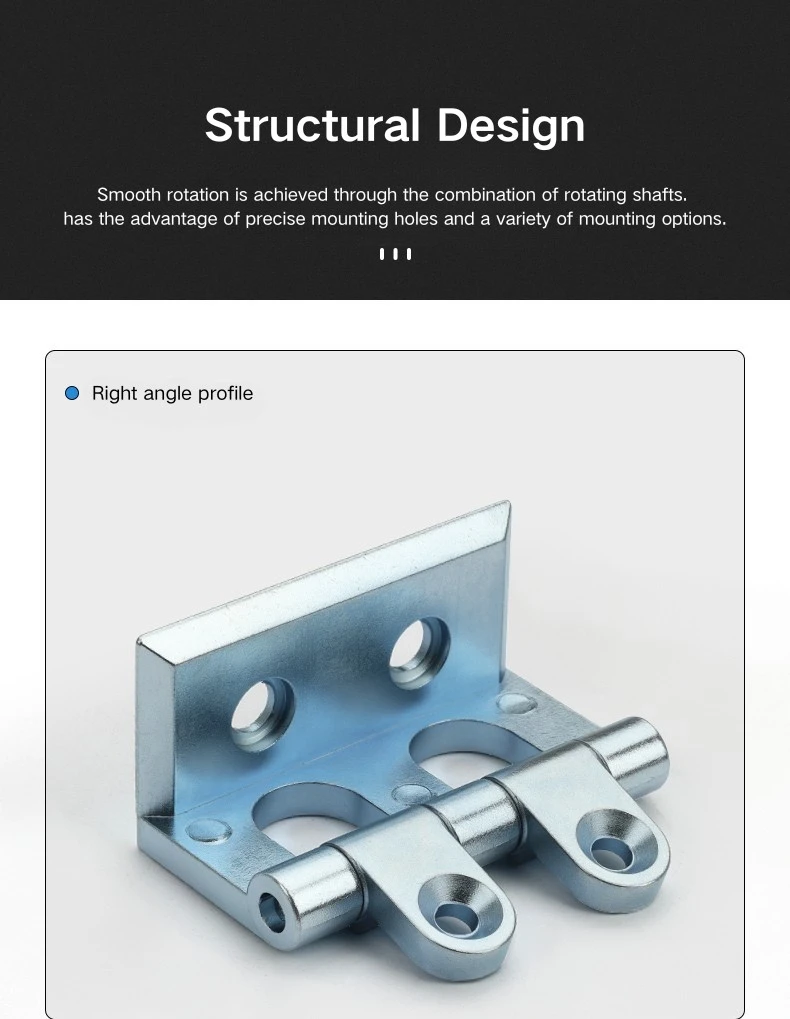

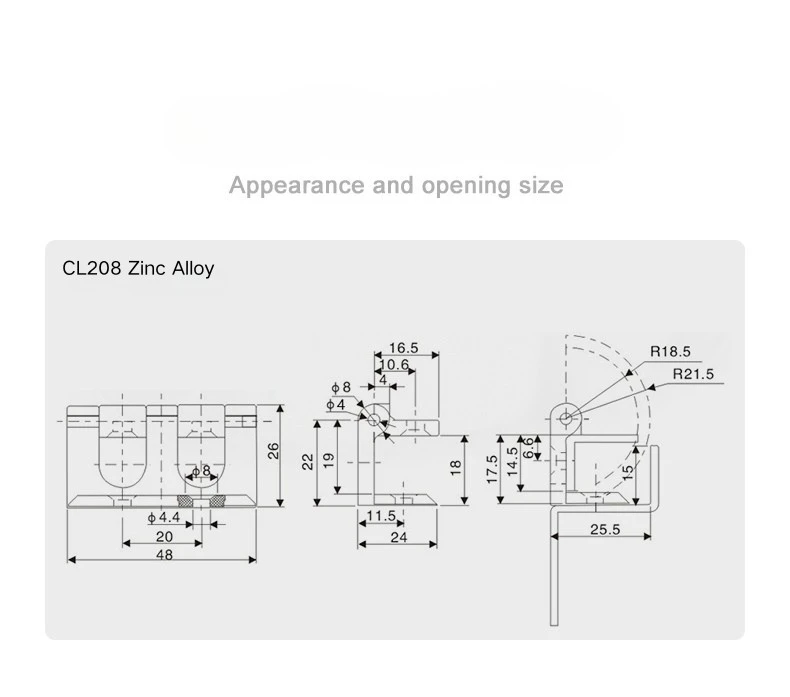

RMU कॅबिनेट झिंक अलॉय हिंज 48 मिमी रुंद आणि एकूण 26 मिमी उंच आहे, दोन माउंटिंग विंग्समध्ये 20 मिमी अंतर आहे. RMU कॅबिनेट झिंक अलॉय हिंग्ज शेअर्ड Φ4 मिमी पिनवर दोन Φ8 मिमी बॅरल्सचा वापर करते, एकल नॅकलपेक्षा - विस्तीर्ण बेअरिंग पृष्ठभाग दरवाजाचा भार अधिक समान रीतीने पसरवते आणि वारंवार वापरल्यास ते अधिक चांगले धरून ठेवते. बॅरल असेंब्ली पानाच्या काठावरुन 16.5 मिमी अंतरावर पिन केंद्र 10.6 मिमीवर बसते.

साइड प्रोफाईलवर, RMU कॅबिनेट झिंक अलॉय हिंजमध्ये डोर पॅनल एंगेजमेंट डेप्थ 24 मिमी आणि फ्रेम-साइड रीच 25.5 मिमी आहे. फ्रेम प्रतिबद्धता विभाग 11.5 मिमी बेससह 22 मिमी उंच आहे आणि पार्श्व मंजुरी 14.5 मिमी आतील पायरी आणि 6.6 मिमी पिन ऑफसेटसह 17.5 मिमी एकूण उंचीवर चालते — आरएमयू आणि वितरण कॅबिनेट बिल्डच्या फ्रेम चॅनेल भूमितीशी जुळणारे परिमाण.

उघडण्याचे कोन आणि दरवाजा नियंत्रण

RMU कॅबिनेट झिंक अलॉय हिंजचे वैशिष्ट्य म्हणजे 270° ओपनिंग अँगल आहे. बहुतेक मानक कॅबिनेट बिजागर 90°, 120° किंवा 180° पर्यंत उघडतात — 270° स्विंग म्हणजे दरवाजा काटकोनात किंवा अर्ध्या मार्गावर थांबण्याऐवजी कॅबिनेटच्या बाजूला जवळजवळ सपाट होऊ शकतो. RMU आणि रिंग मेन युनिट ऍप्लिकेशन्समध्ये, जेव्हा तंत्रज्ञांना इन्स्टॉलेशन, देखभाल किंवा केबल व्यवस्थापनासाठी आतील भागात विनाअडथळा प्रवेश आवश्यक असतो तेव्हा हे खरोखर फरक करते.

RMU कॅबिनेट झिंक अलॉय हिंजवरील चाप त्रिज्या स्विंग रेंजमधून R18.5 मिमी ते R21.5 मिमी पर्यंत चालते, जे दरवाजा उघडताना क्लिअरन्स लिफाफा परिभाषित करते. कॅबिनेट लेआउट दरम्यान हे लक्षात घेण्यासारखे आहे — कोणत्याही अडथळ्याशिवाय दरवाजा पूर्ण स्विंग पूर्ण करण्यासाठी कॅबिनेटच्या बाजूने पुरेशी मंजुरी असणे आवश्यक आहे.

पर्याय आणि अनुप्रयोग समाप्त करा

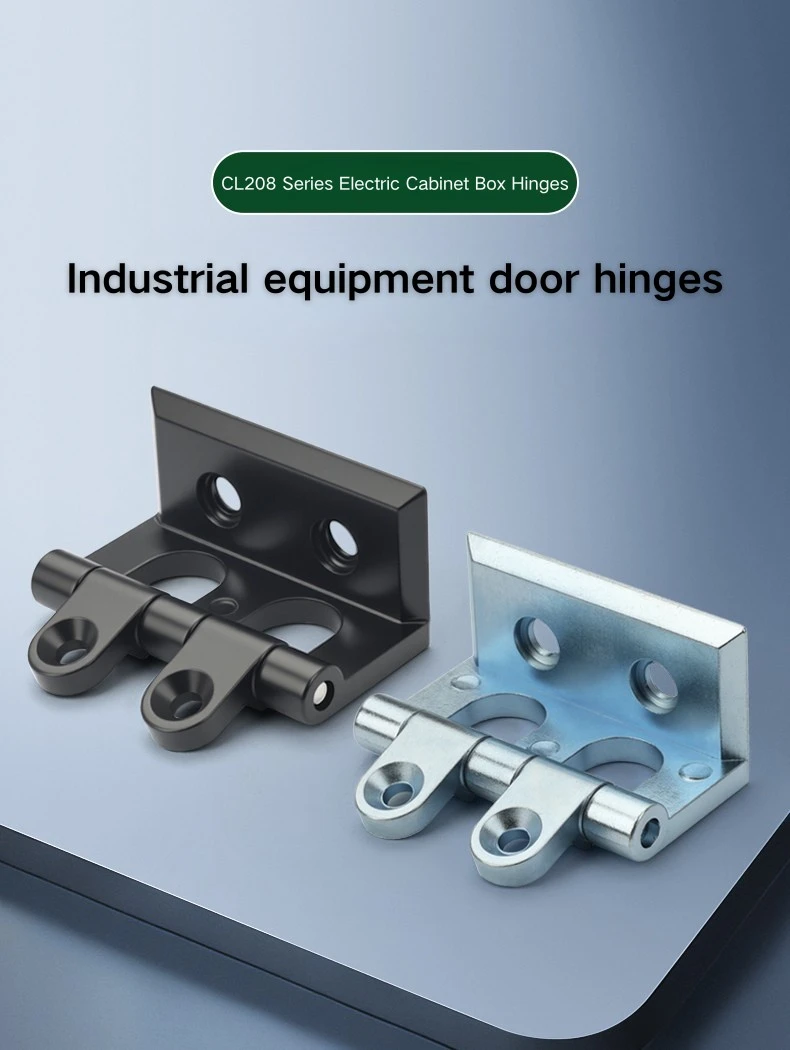

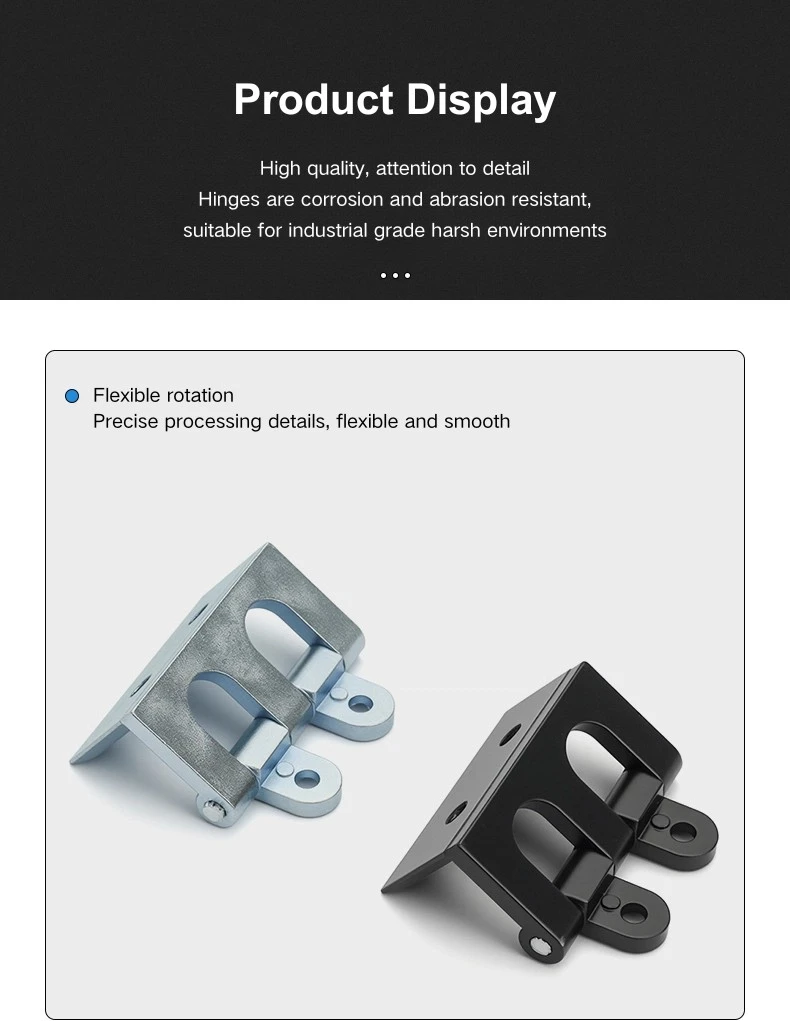

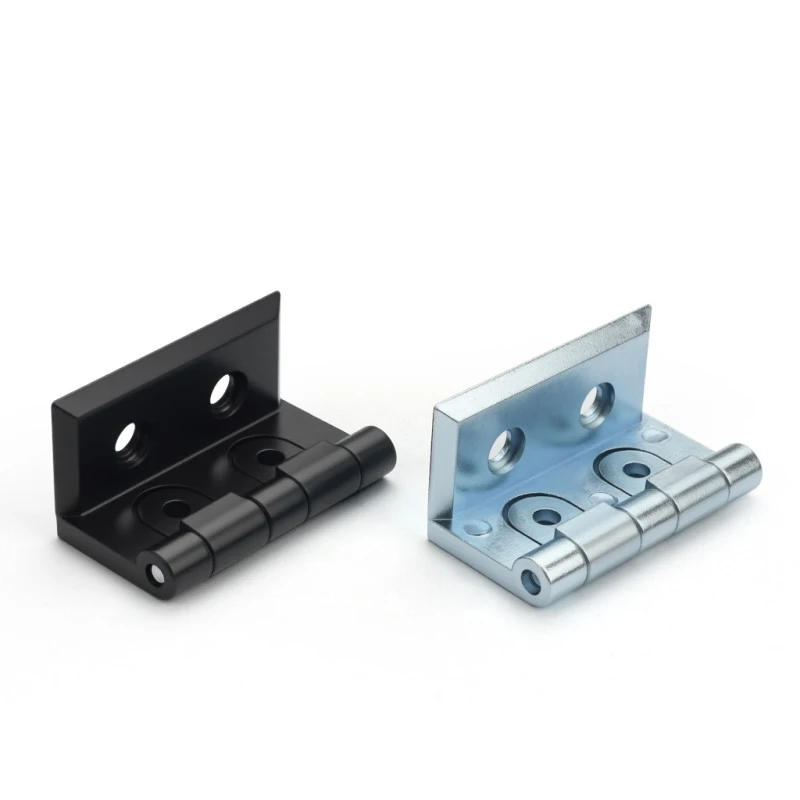

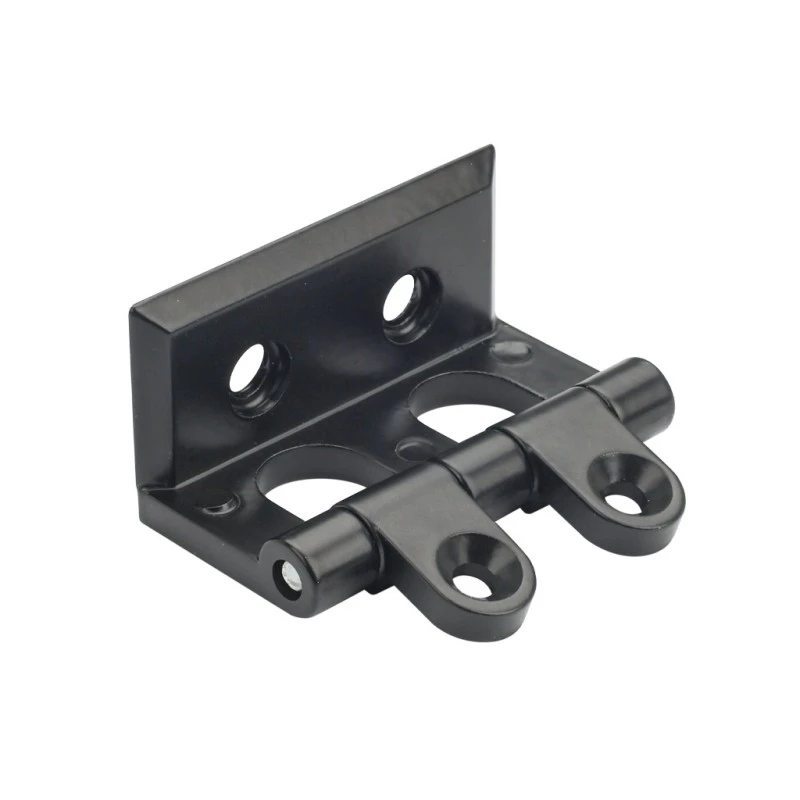

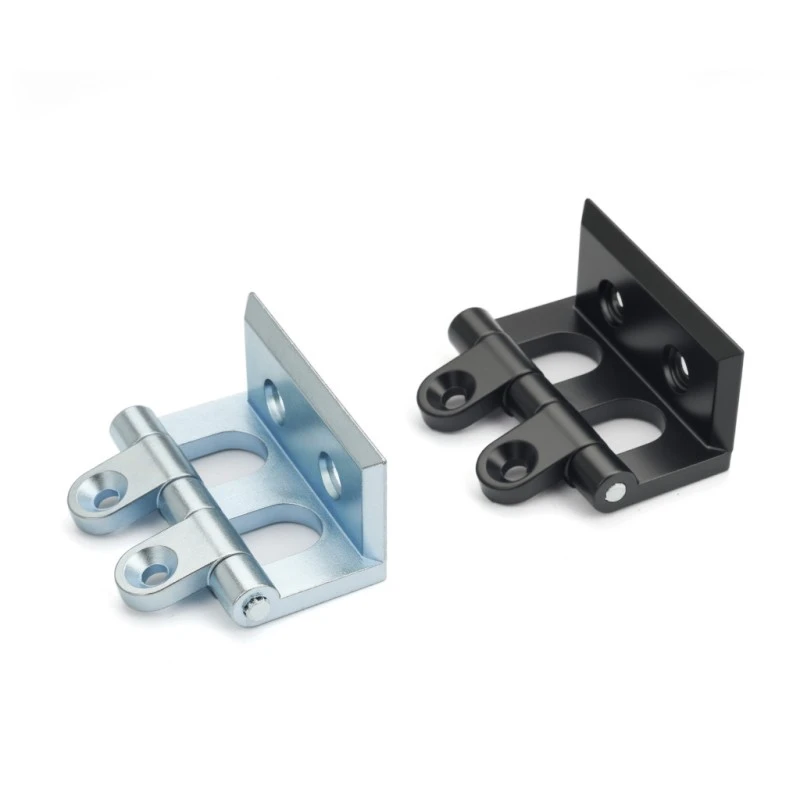

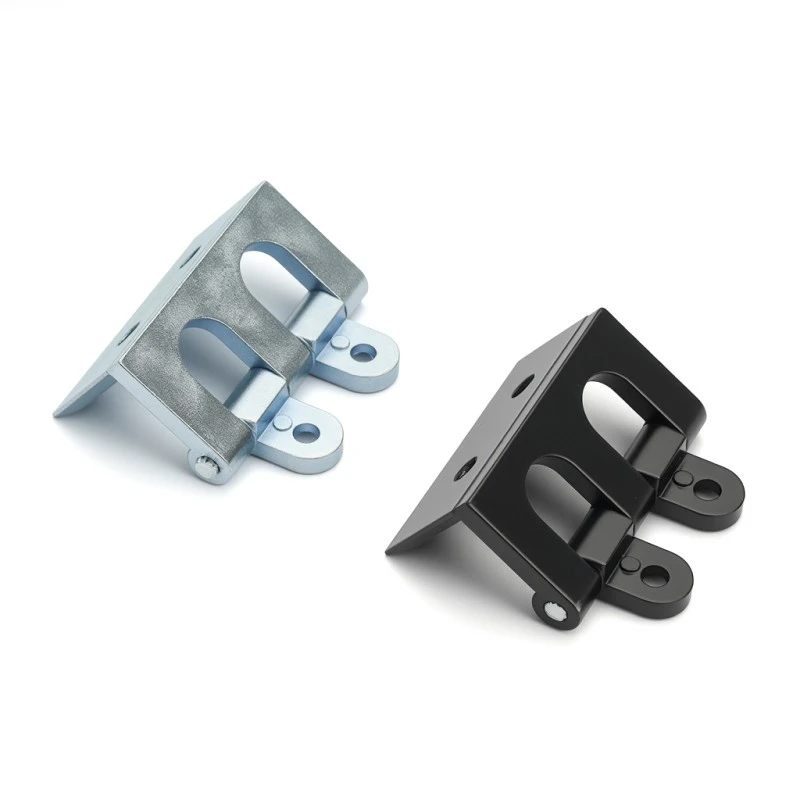

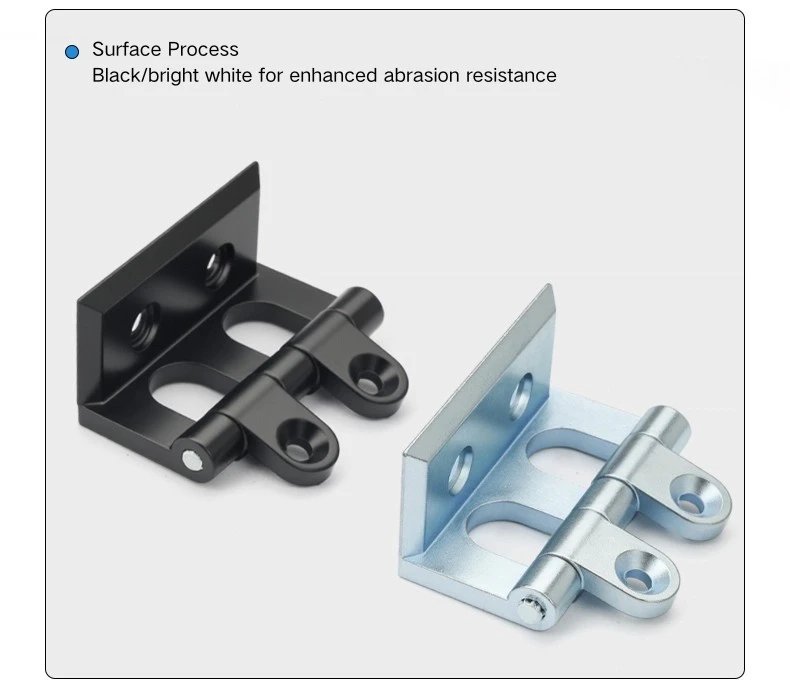

RMU कॅबिनेट झिंक अलॉय हिंज दोन फिनिशमध्ये येते: ब्लॅक आणि ब्राइट क्रोम. गडद पावडर-कोटेड कॅबिनेट संलग्नकांना ब्लॅक सूट करते आणि RMU बिल्डमध्ये अधिक सामान्य पर्याय आहे जेथे कॅबिनेट बाह्य भाग एक मानक औद्योगिक फिनिश आहे. ब्राइट क्रोम एक पॉलिश, परावर्तित देखावा देते आणि फिकट-रंगीत किंवा सजावटीच्या पॅनेलवर चांगले कार्य करते जेथे बिजागर फिनिश एकंदर कॅबिनेट सौंदर्याचा भाग आहे.

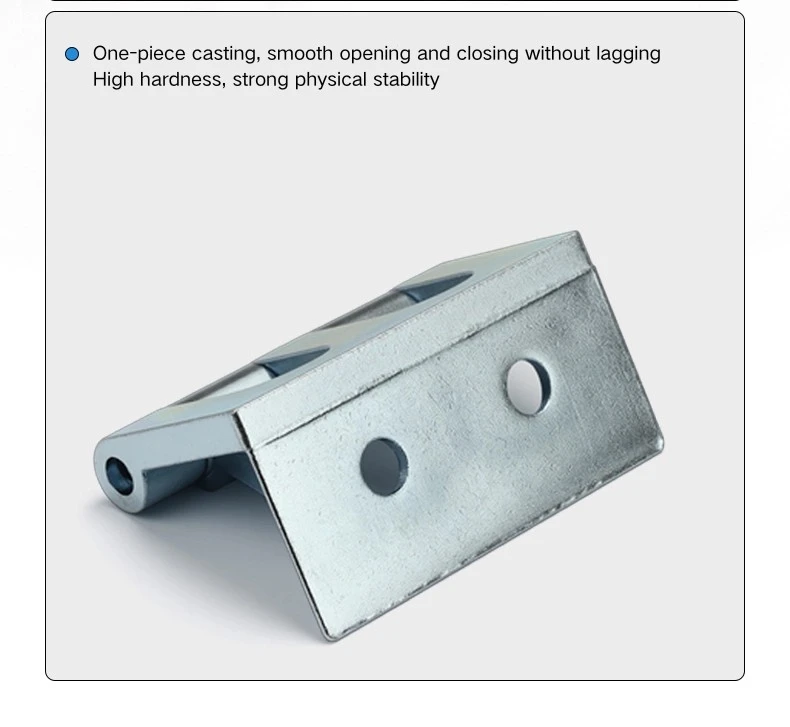

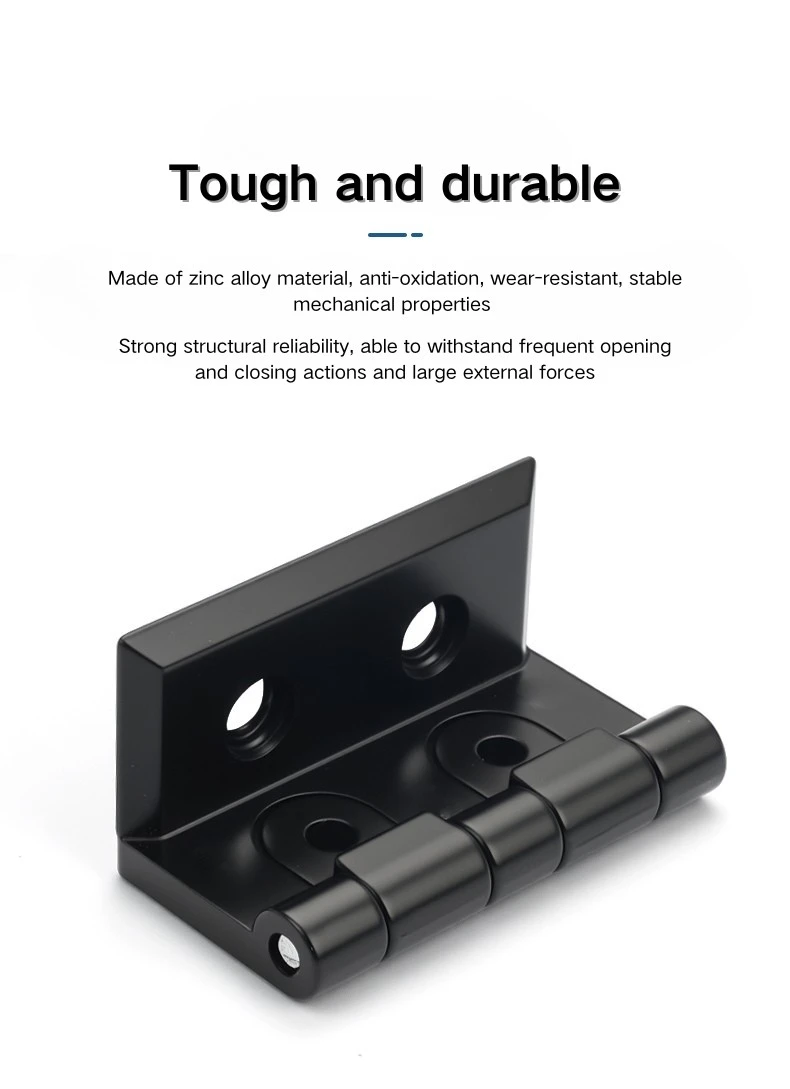

RMU कॅबिनेट झिंक अलॉय हिंजचे दोन्ही फिनिश फॅब्रिकेशन दरम्यान थेट कॅबिनेट फ्रेमवर वेल्डेड केले जातात, त्यामुळे फिनिशची निवड हा बिल्ड स्टेजवर कायमस्वरूपी निर्णय असतो. झिंक मिश्र धातुचे बांधकाम विशिष्ट घरातील औद्योगिक वातावरण चांगल्या प्रकारे हाताळते आणि डाय-कास्ट बॉडी संपूर्ण उत्पादन बॅचमध्ये सातत्यपूर्ण मितीय अचूकता देते — जेव्हा बिजागराला एकाहून अधिक कॅबिनेट युनिट्समध्ये तंतोतंत जुळणी फ्रेम चॅनेलसह जोडणे आवश्यक असते तेव्हा उपयुक्त ठरते.

वारंवार विचारले जाणारे प्रश्न

Q1: CL208 बिजागराचा सुरवातीचा कोन काय आहे?

CL208 270° वर उघडतो, ज्यामुळे दरवाजा सपाटच्या मागे फिरू शकतो आणि कॅबिनेट फ्रेमच्या बाजूने जवळजवळ पूर्णपणे दुमडतो. हे RMU आणि रिंग मेन युनिट कॅबिनेटसाठी निर्दिष्ट केलेले मुख्य कारण आहे जेथे संपूर्ण आतील प्रवेश नियमित आवश्यकता आहे.

Q2: CL208 चे एकूण परिमाण काय आहेत?

CL208 झिंक अलॉय कॅबिनेट बिजागर 48 मिमी रुंद आणि 26 मिमी उंच आहे, माउंटिंग विंग्समध्ये 20 मिमी आतील स्पॅन आहे. फ्रेम-साइड रीच 25.5 मिमी आहे आणि दरवाजाच्या पॅनेलची प्रतिबद्धता 24 मिमी आहे.

Q3: CL208 कसे स्थापित केले जाते?

CL208 एक वेल्डेड बिजागर आहे — ते फॅब्रिकेशन दरम्यान वेल्डिंगद्वारे कॅबिनेट फ्रेम आणि दरवाजा पॅनेलवर निश्चित केले जाते. या मॉडेलसाठी कोणताही स्क्रू-माउंट पर्याय नाही.

Q4: कोणते फिनिश पर्याय उपलब्ध आहेत?

CL208 ब्लॅक झिंक ॲलॉय आणि ब्राइट क्रोम झिंक ॲलॉयमध्ये येतो. गडद किंवा पावडर-लेपित संलग्नकांसाठी काळा हा मानक पर्याय आहे; चमकदार क्रोम सूट फिकट किंवा सजावटीच्या कॅबिनेट फिनिश.

Q5: CL208 कोणत्या कॅबिनेट प्रकारांसाठी डिझाइन केलेले आहे?

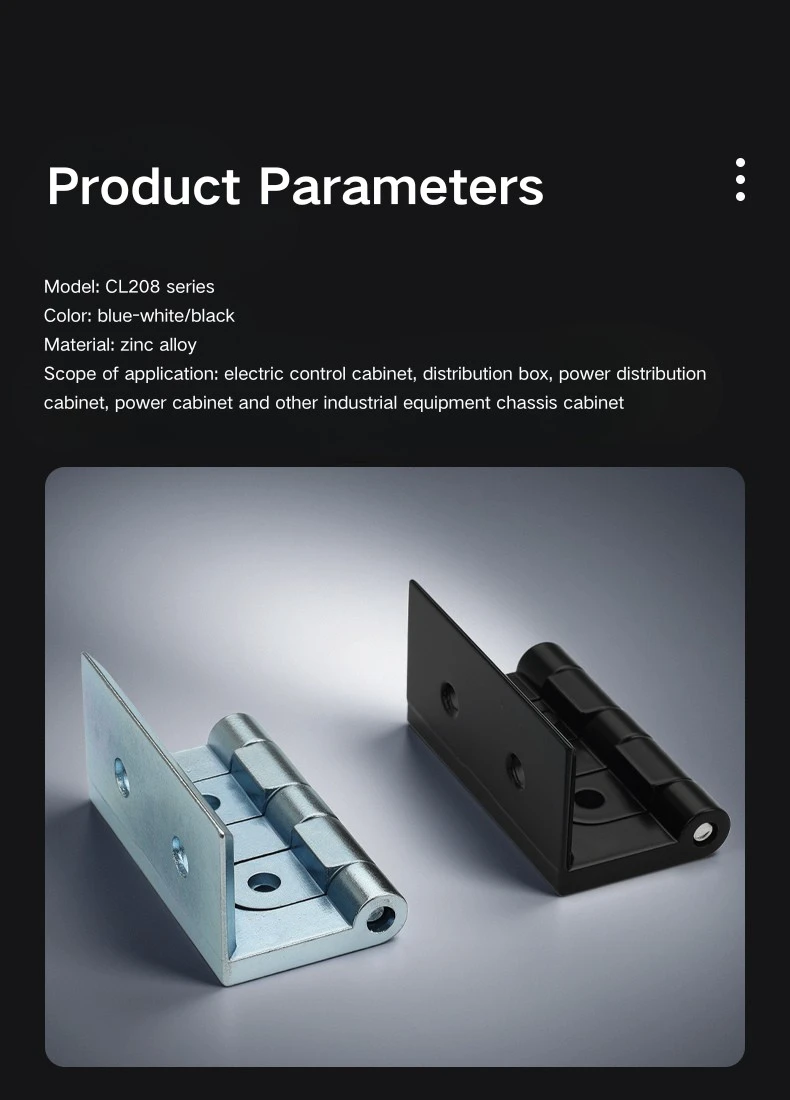

CL208 हे प्रामुख्याने रिंग मेन युनिट कॅबिनेटसाठी डिझाइन केलेले आहे आणि ते इलेक्ट्रिकल वितरण बॉक्स, औद्योगिक नियंत्रण कॅबिनेट आणि स्विचगियर संलग्नकांवर देखील वापरले जाते. 270° उघडण्याचा कोन विशेषतः RMU ऍप्लिकेशन्ससाठी संबंधित आहे जेथे पूर्ण दरवाजा क्लिअरन्स ही कार्यात्मक आवश्यकता आहे.

Q6: 270° दरवाजाच्या स्विंगसाठी क्लिअरन्स आवश्यक आहे का?

होय. दरवाजा उघडताच तो R18.5 ते R21.5 मिमीच्या कमानीतून प्रवास करतो. कॅबिनेट लेआउट दरम्यान, शेजारील संरचना किंवा उपकरणे न मारता पूर्ण स्विंग पूर्ण करण्यासाठी दरवाजासाठी कॅबिनेटच्या बाजूला पुरेशी मंजुरी असल्याची खात्री करा.

Q7: CL208 स्टेनलेस स्टीलमध्ये उपलब्ध आहे का?

CL208 सध्या फक्त झिंक मिश्र धातुमध्ये, काळ्या आणि चमकदार क्रोम फिनिशमध्ये उपलब्ध आहे. स्टेनलेस स्टील कॅबिनेट बिजागर पर्यायांसाठी, Yitai लॉक श्रेणीतील इतर मॉडेल्स तुमच्या अर्जावर अवलंबून अधिक योग्य असू शकतात.
