पॉवर कॅबिनेट दरवाजे साइड-माउंट बेंड बिजागर

मॉडेल श्रेणी आणि मालिका विहंगावलोकन

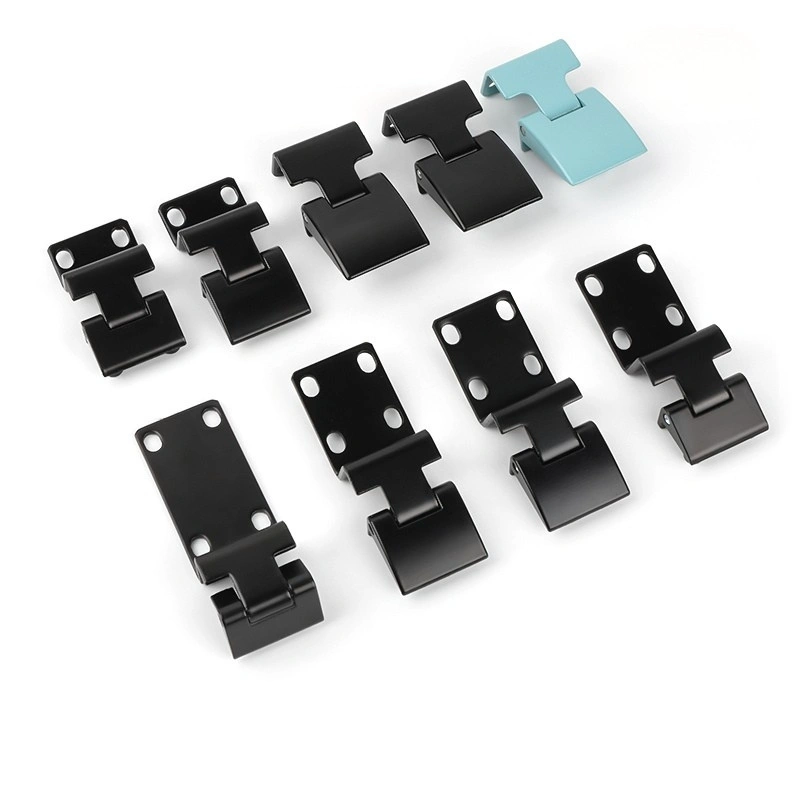

पॉवर कॅबिनेट डोअर्स साइड-माउंट बेंड हिंज चार मालिकांमध्ये आयोजित केले आहेत. CL803 मालिकेत तीन मॉडेल्स समाविष्ट आहेत — CL803A-25, CL803B-20, CL803B-25, आणि CL803D-25 — सर्व काळ्या झिंक मिश्र धातुमध्ये, मॉडेलवर अवलंबून 36 मिमी किंवा 39 मिमीच्या फ्रंट प्लेट रुंदीसह. CL803A-25 ड्युअल-स्क्रू फ्रंट प्लेट 39 × 20 मिमी वर 12 मिमी छिद्र अंतरासह वापरते; CL803B आणि CL803D मॉडेल स्लॉट फिक्सिंगसह 36 × 25 मिमी प्लेट वापरतात.

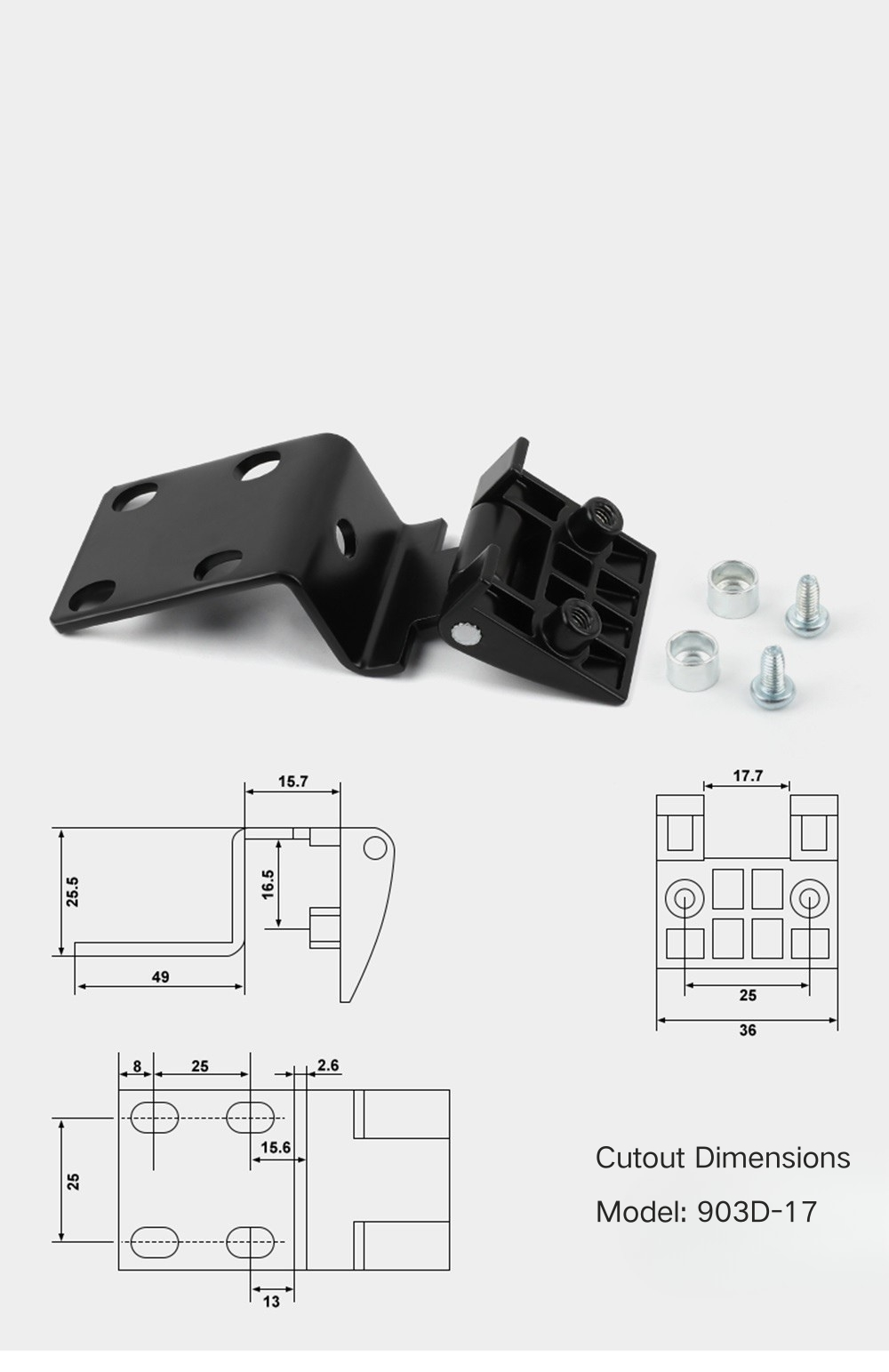

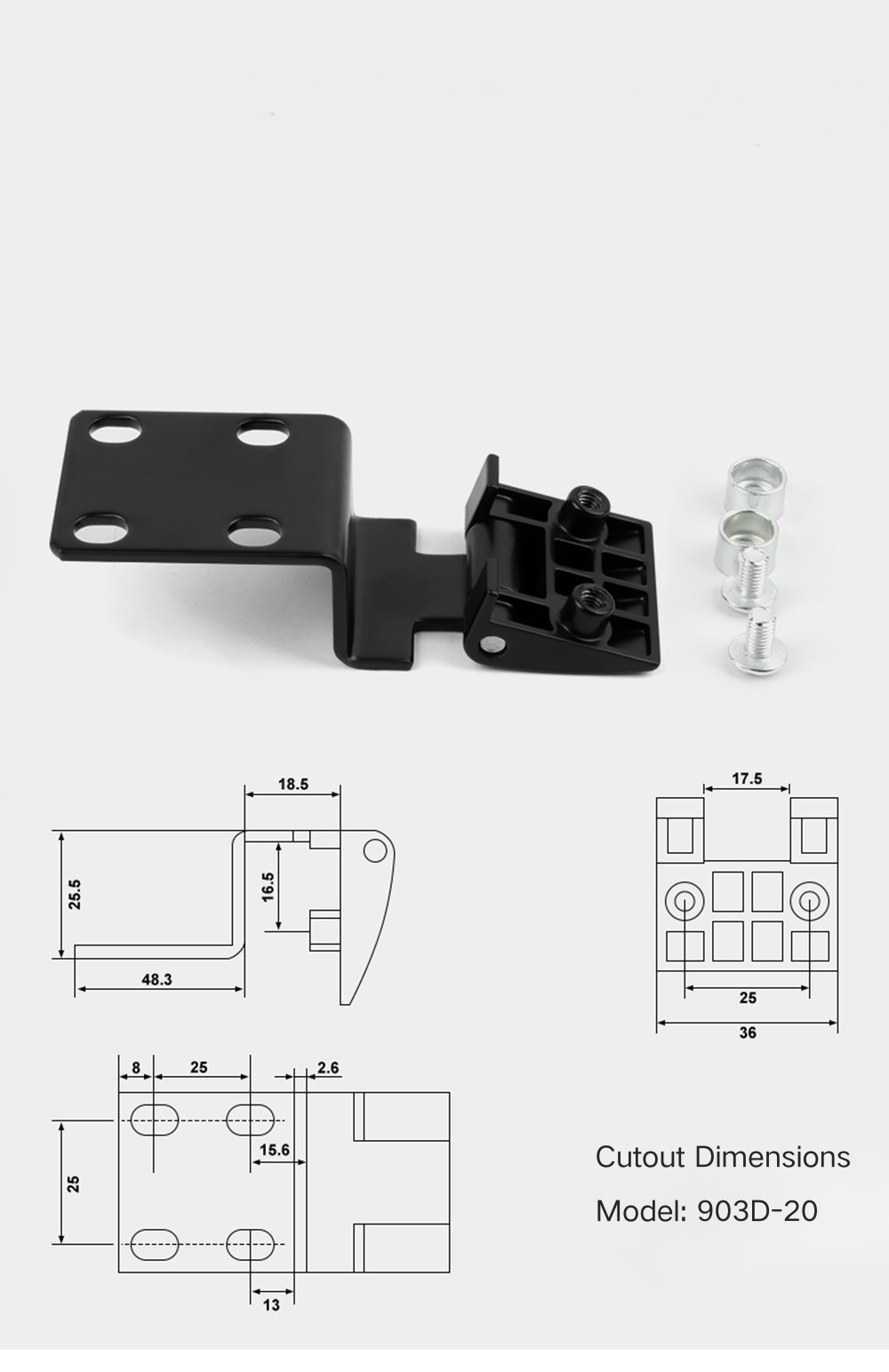

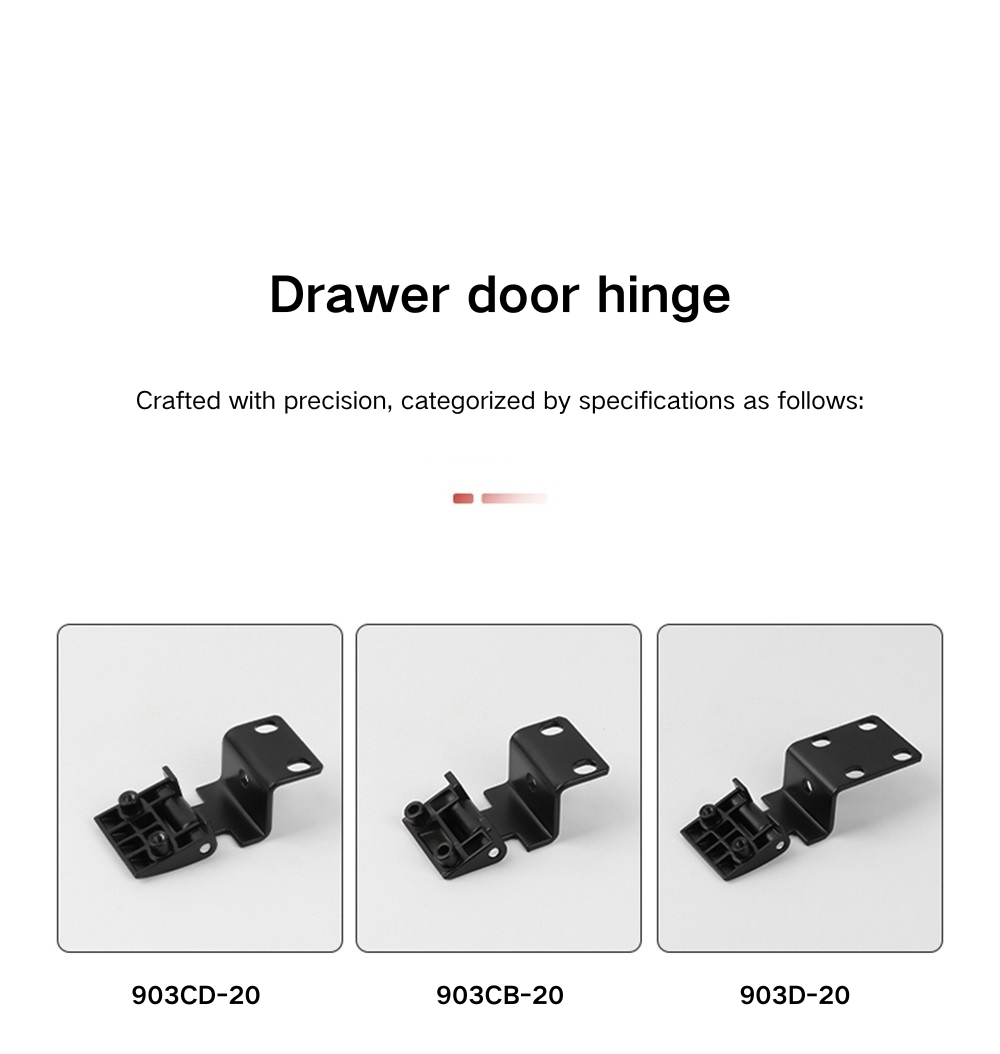

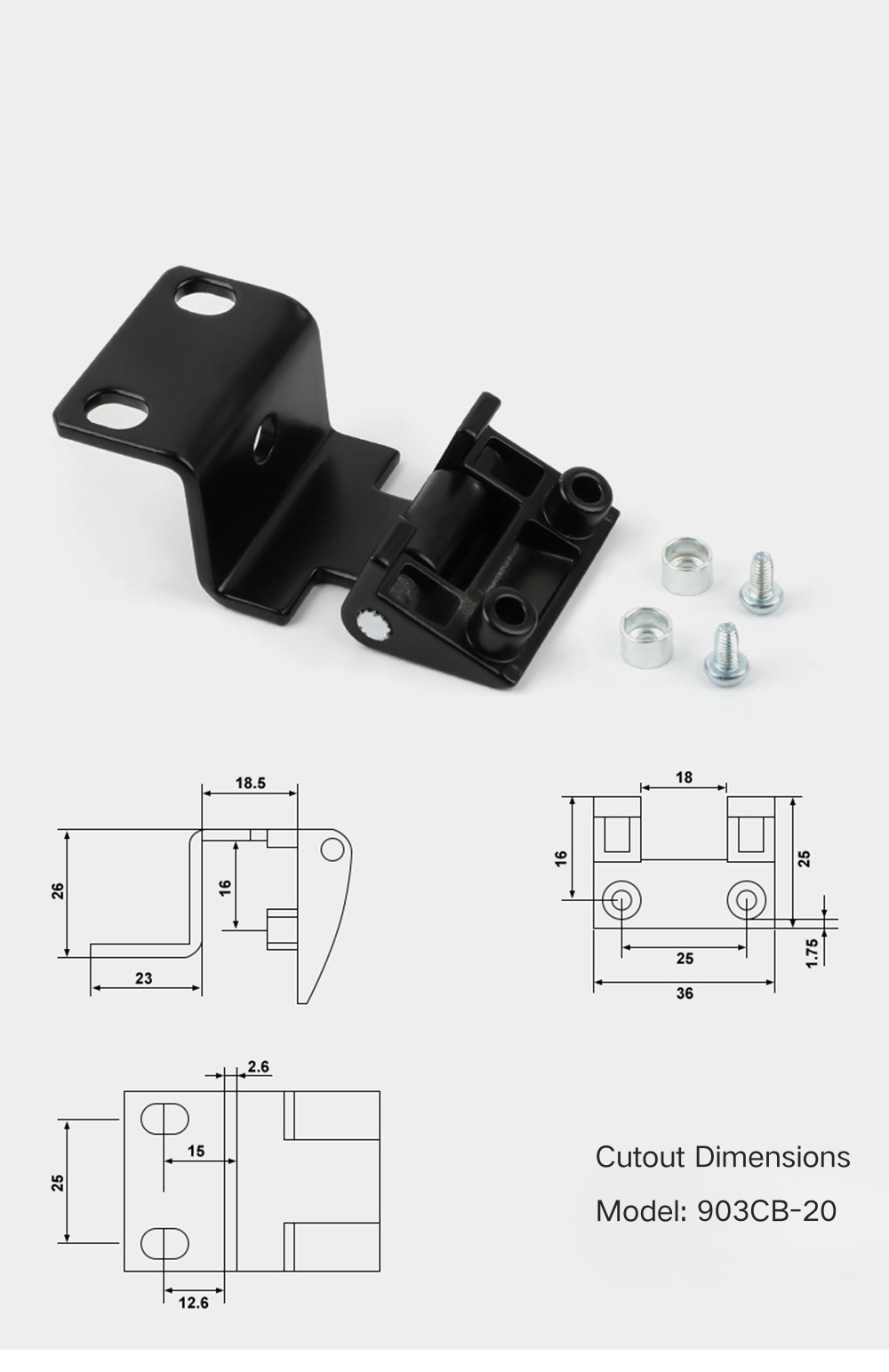

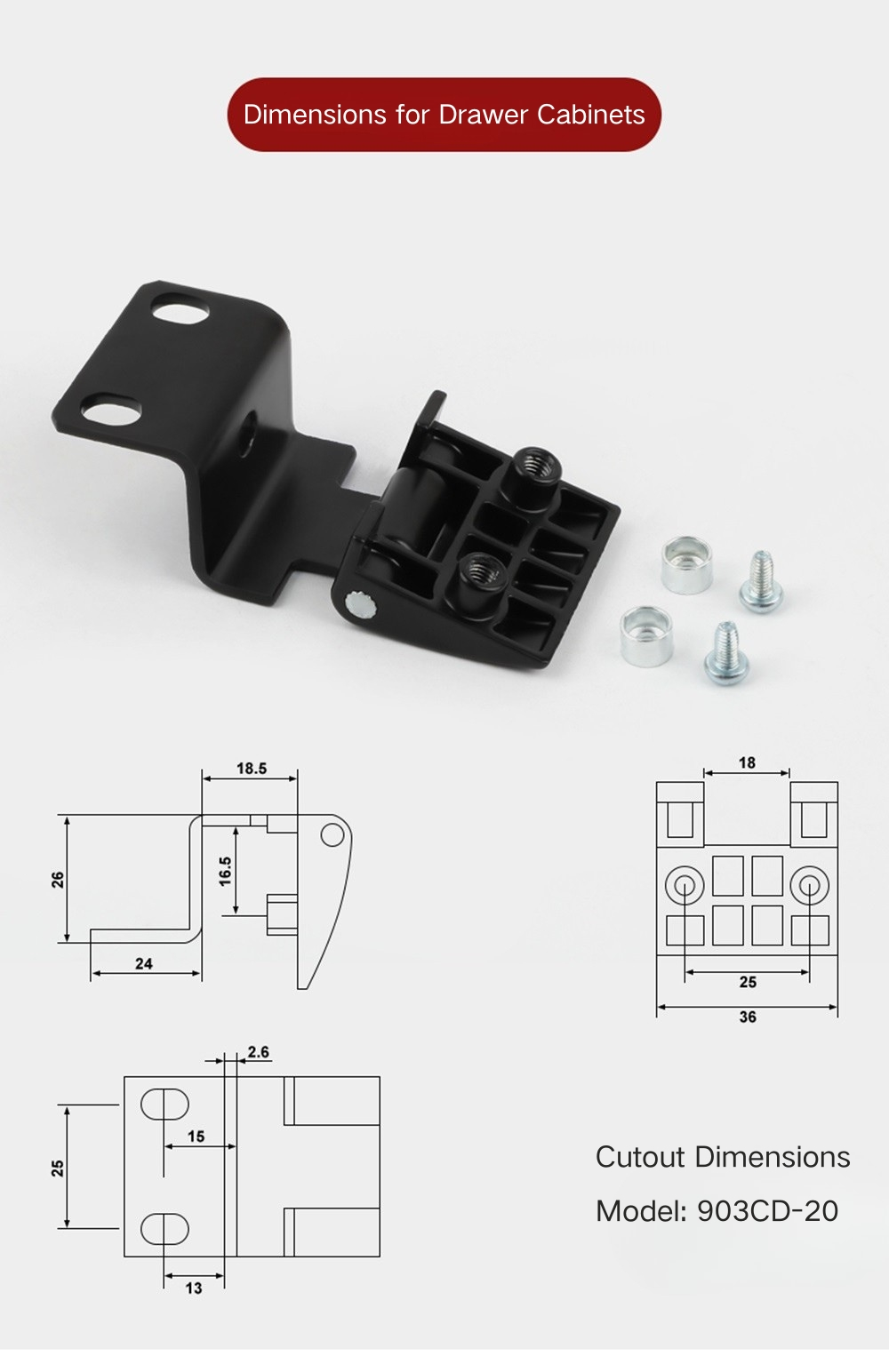

CL901 मालिकेत CL901B-17, CL901B-20, आणि CL901D-17 यांचा समावेश आहे, सर्व 36 × 17.5 मिमी फ्रंट प्लेट आणि सातत्यपूर्ण 8 मिमी + 2.5 मिमी छिद्र ऑफसेटसह. CL903 मालिका हा बिजागर श्रेणीतील सर्वात मोठा गट आहे, ज्यामध्ये CL903B-20, CL903B-20 विस्तारित, CL903CB-20, CL903CD-20, CL903D-17, आणि CL903D-20 यासह सात मॉडेल आहेत — ज्यात मानक आणि विस्तारित दोन्ही फ्रेम समाविष्ट आहेत. CL233 CL803A-25 प्रमाणेच 39 × 20 मिमी फ्रंट प्लेट आणि 12 मिमी छिद्र अंतरासह, काळ्या झिंक मिश्र धातु, वाळूच्या निळ्या जस्त मिश्र धातु आणि ॲल्युमिनियम मिश्र धातुमध्ये श्रेणी पूर्ण करते.

मालिकेनुसार परिमाणे

साइड-माउंट बेंड बिजागराची CL803 मालिका एकूण रुंदी 18.5 मिमी ते 23.5 मिमी आणि त्याच्या मॉडेलमध्ये 26 मिमी ते 28.5 मिमी इतकी आहे. CL803A-25 22.5 मिमी आतील खोलीसह 23 मिमी रुंद आणि 26 मिमी उंच आहे; CL803B-20 16 मिमी आतील खोलीसह 18.5 मिमी रुंद आहे; CL803B-25 23.5 मिमी रुंद आणि 16 मिमी आतील खोलीसह 28.5 मिमी उंच आहे; आणि CL803D-25 23.5 मिमी रुंद आणि 16.5 मिमी आतील खोलीसह 26.5 मिमी उंच आहे. सर्व CL803 मॉडेल्समध्ये 26 मिमी बेस रुंदी आणि 20 मिमी उंच माउंटिंग प्लेट आहे.

CL901 मालिका पॉवर कॅबिनेट डोअर्स साइड-माउंट बेंड हिंज श्रेणीतील इतर मॉडेल्सच्या तुलनेत लक्षणीयरीत्या उंच आहे — तिन्ही एकंदर 39.5 मिमी उंचीवर येतात, रुंदी 15.5 मिमी आणि 18.5 मिमी दरम्यान असते आणि बोर्डच्या आतील बाजूच्या 2 व्या 0 मिमी खोलीसाठी एकसमान 16.5 मिमी असते. CL901B-17, CL901B-20 साठी 20.5 मिमी, आणि CL901D-17 साठी 21 मिमी. CL903 मालिका विस्तारित मॉडेलवर 48 mm ते 73.8 mm, 25.5 mm ते 26 mm च्या एकूण उंचीसह, विस्तृत श्रेणीमध्ये पसरते — बेस रुंदी. CL233 एकूण 24.5 × 24.5 मिमी आहे ज्यामध्ये 22 मिमी आतील खोली, 39.3 मिमी माउंटिंग प्लेट आणि समोरच्या प्लेटवर 7.5 मिमी + 15 मिमी छिद्र ऑफसेट आहे.

अनुप्रयोग परिस्थिती

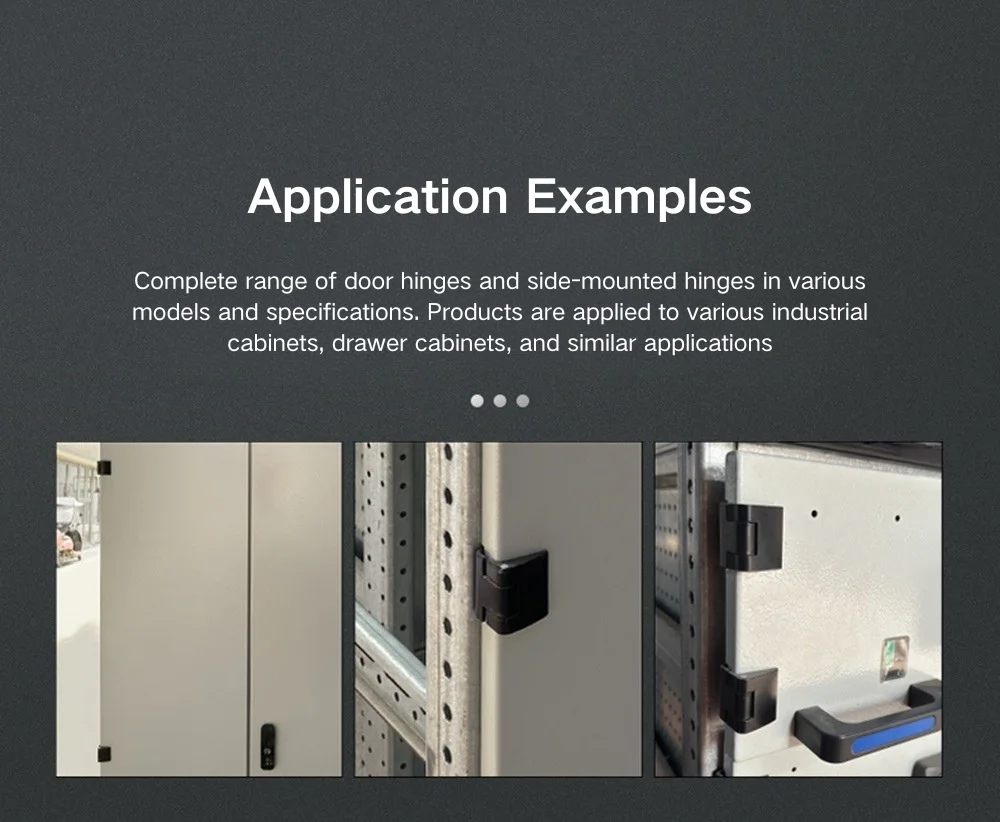

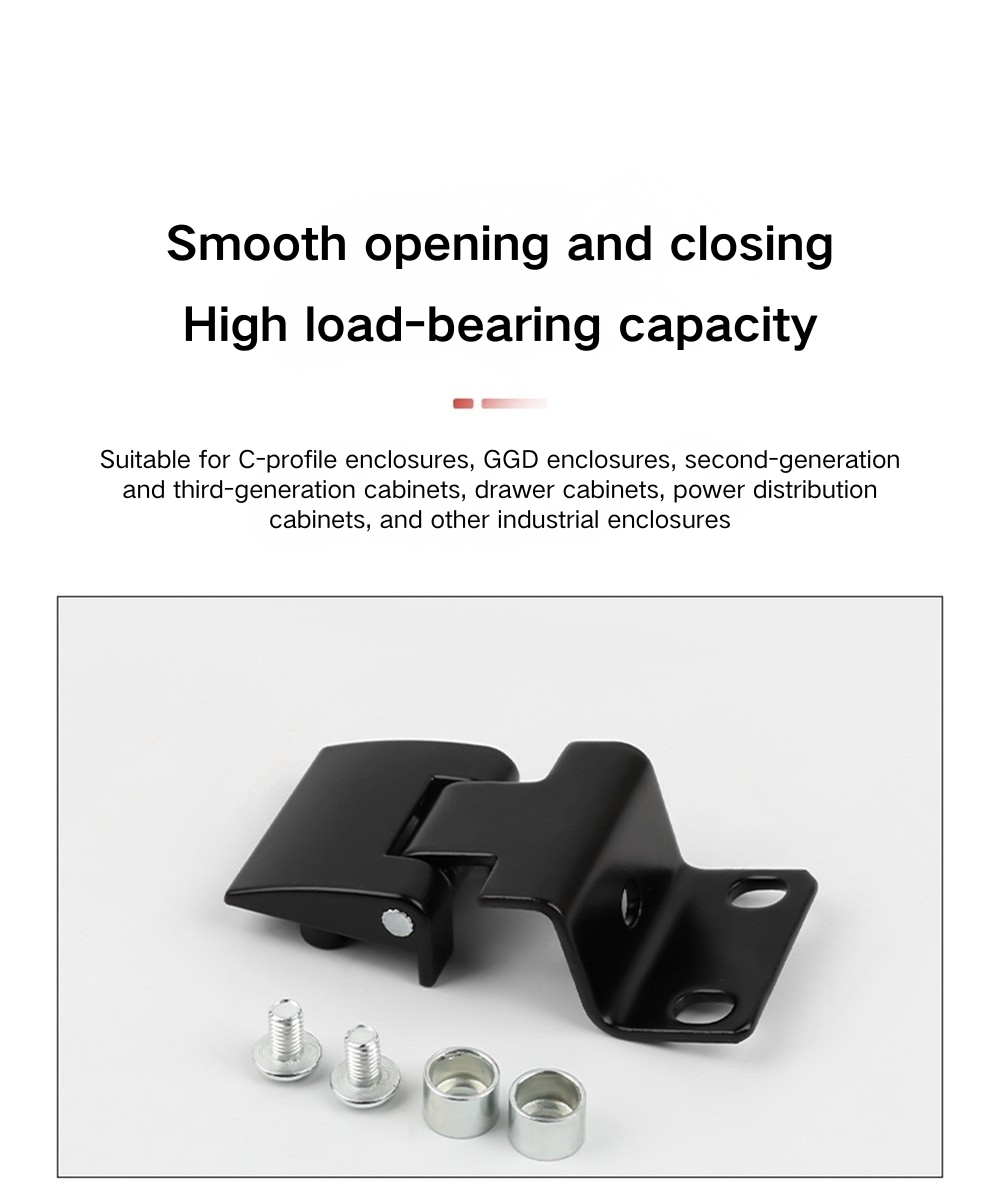

पॉवर कॅबिनेट डोअर्स साइड-माउंट बेंड हिंज हे विशेषतः सी-सेक्शन स्टील प्रोफाइलवर बांधलेल्या कॅबिनेट फ्रेमसाठी डिझाइन केले आहे, जी GGD इलेक्ट्रिकल कॅबिनेट, द्वितीय आणि तृतीय पिढी वितरण कॅबिनेट, ड्रॉवर कॅबिनेट आणि पॉवर एन्क्लोजरसाठी मानक बांधकाम पद्धत आहे. बिजागराच्या बॉडीचे वाकलेले प्रोफाइल सी-सेक्शनच्या ओठांवर आकड्यांवर बसते आणि समोरची प्लेट दरवाजाच्या पॅनेलच्या चेहऱ्यावर स्क्रू करते, जी या कॅबिनेट प्रकारासाठी स्थापित स्थापना पद्धत आहे आणि मानक फ्रेम प्रोफाइलमध्ये बदल करण्याची आवश्यकता नाही.

कोर GGD आणि पॉवर कॅबिनेट ऍप्लिकेशन्सच्या पलीकडे, हे उत्पादन सुसंगत सी-सेक्शन किंवा तत्सम बेंट स्टील फ्रेम प्रोफाइलवर बांधलेल्या इतर औद्योगिक संलग्नकांसाठी देखील अनुकूल आहे. सॅन्ड ब्लू झिंक मिश्रधातूमधील CL233 काहीवेळा निर्दिष्ट केला जातो जेथे कॅबिनेट बाह्य भाग रंग-कोडेड हार्डवेअर योजना वापरतो, तर ॲल्युमिनियम मिश्र धातु CL233 व्हेरिएंट हे संलग्नकांसाठी हलका पर्याय आहे जेथे वजन विचारात घेतले जाते. CL803, CL901 आणि CL903 मधील मॉडेल आकारांची श्रेणी म्हणजे GGD आणि पॉवर कॅबिनेट मार्केटमधील बहुतेक मानक फ्रेम खोली आणि दरवाजा पॅनेलची जाडी एकाच उत्पादन कुटुंबात समाविष्ट आहे.

वारंवार विचारले जाणारे प्रश्न

Q1: या बिजागर श्रेणीमध्ये कोणत्या मालिका समाविष्ट आहेत?

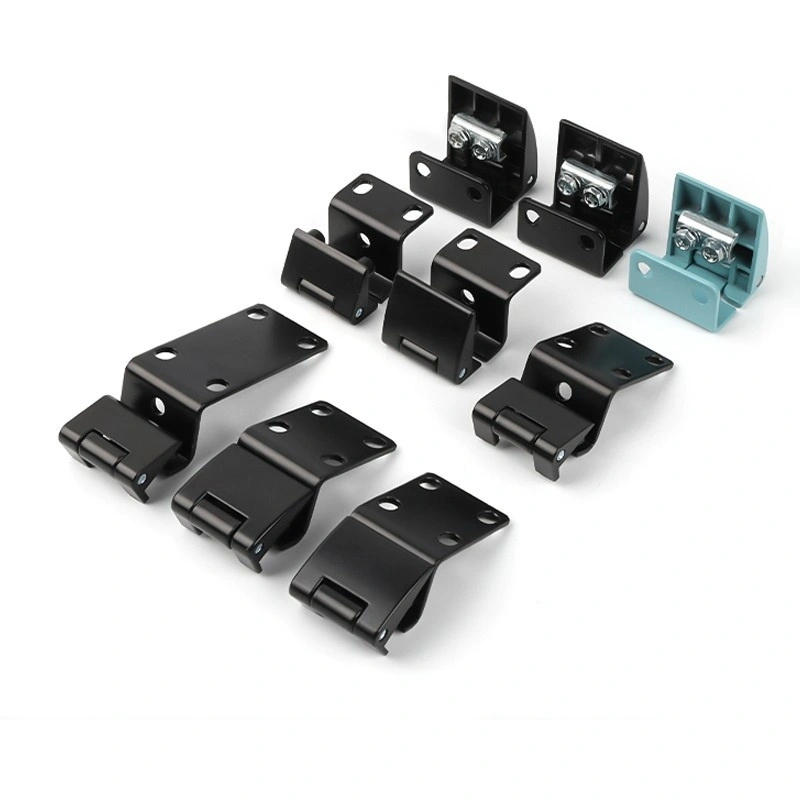

श्रेणीमध्ये चार मालिका समाविष्ट आहेत: CL803 (चार मॉडेल), CL901 (तीन मॉडेल), CL903 (सात मॉडेल), आणि CL233 (तीन प्रकार). CL233 वगळता सर्व ब्लॅक झिंक मिश्रधातू आहेत, जे वाळूच्या निळ्या जस्त मिश्रधातू आणि ॲल्युमिनियम मिश्र धातुमध्ये देखील उपलब्ध आहे.

Q2: हे बिजागर कोणत्या कॅबिनेट प्रकारांसाठी डिझाइन केलेले आहे?

साइड-माउंट बेंड बिजागर सी-सेक्शन प्रोफाइल कॅबिनेट फ्रेमसाठी डिझाइन केले आहे, ज्यामध्ये GGD इलेक्ट्रिकल कॅबिनेट, द्वितीय आणि तृतीय पिढी वितरण कॅबिनेट, ड्रॉवर कॅबिनेट आणि पॉवर एन्क्लोजर यांचा समावेश आहे. हे फ्लॅट-फ्रेम किंवा वेल्डेड संलग्नक प्रकारांसाठी नाही.

Q3: हे बिजागर कसे स्थापित केले जाते?

सर्व मॉडेल्स स्क्रू-माऊंट आहेत. वाकलेला बिजागर बॉडी सी-सेक्शन फ्रेम ओठांवर हुक करतो आणि समोरची माउंटिंग प्लेट दरवाजाच्या पॅनेलच्या चेहऱ्यावर स्क्रू केली जाते. वेल्डिंगची आवश्यकता नाही.

Q4: CL803, CL901 आणि CL903 मालिकांमध्ये काय फरक आहे?

मालिका एकूण आकार, फ्रेम खोली आणि माउंटिंग प्लेट कॉन्फिगरेशनमध्ये भिन्न आहे. CL901 मॉडेल 39.5 मिमी एकूण उंचीवर सर्वात उंच आहेत; CL803 मॉडेल अधिक कॉम्पॅक्ट आहेत; CL903 मॉडेल्स 73.8 मिमीच्या विस्तारित व्हेरिएंटसह बेस रुंदीची सर्वात विस्तृत श्रेणी व्यापतात. तुमच्या विशिष्ट फ्रेम प्रोफाइल आणि दरवाजा पॅनेलच्या परिमाणांवर आधारित निवडा.

Q5: CL233 इतर मालिकेपेक्षा वेगळे काय करते?

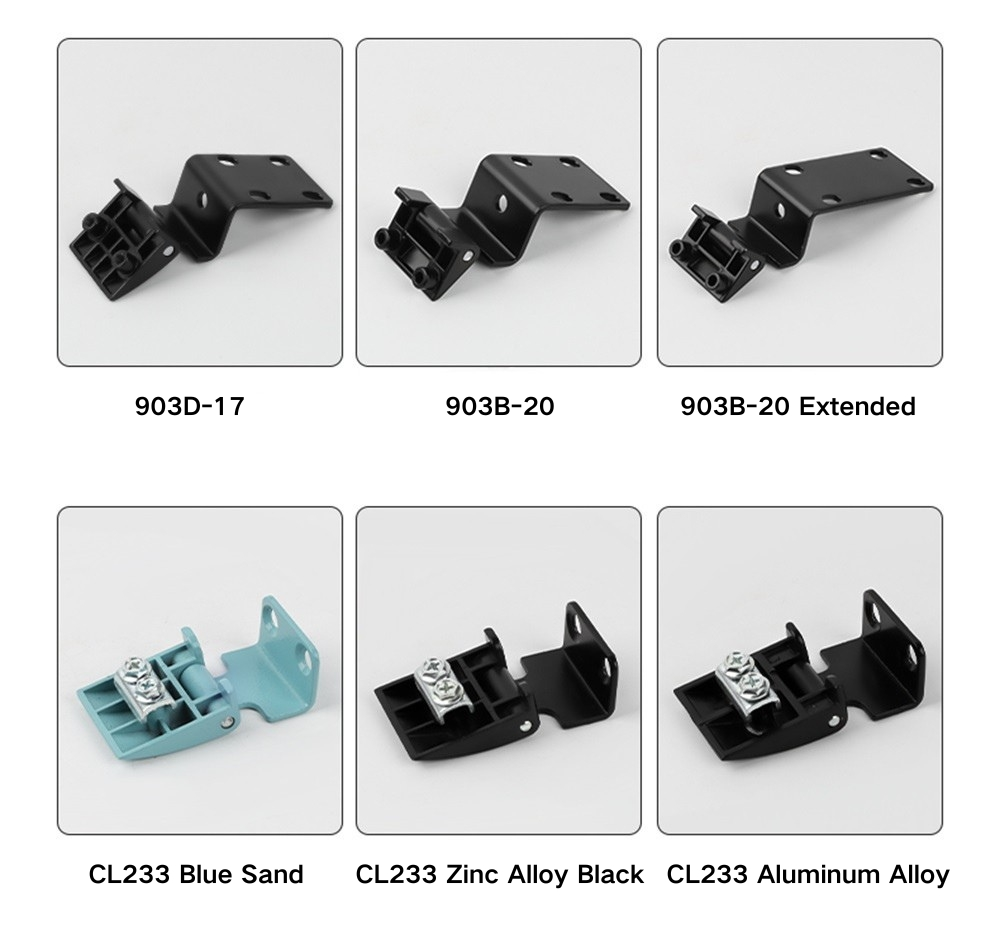

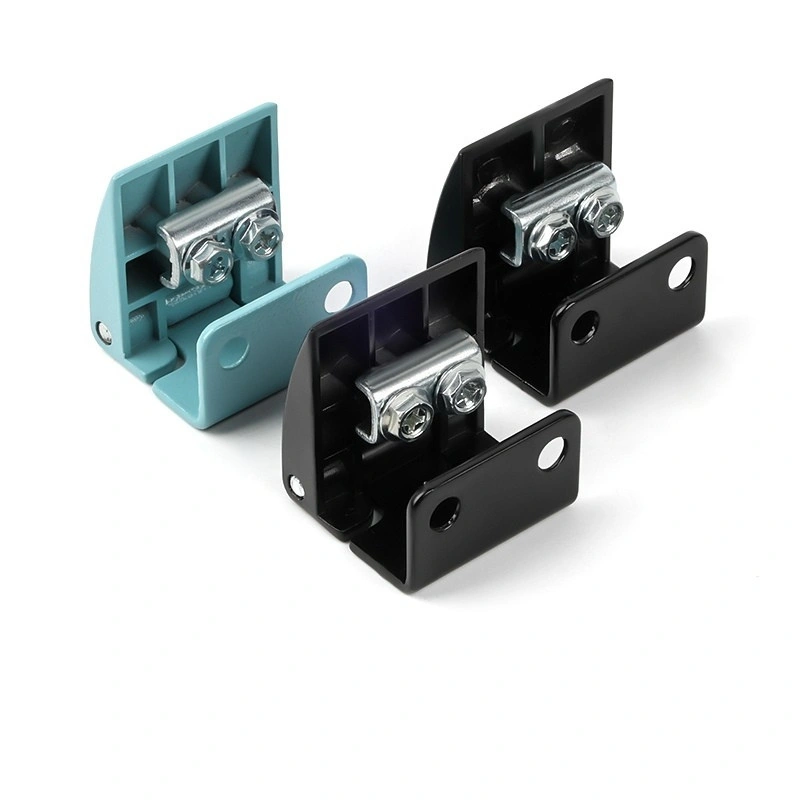

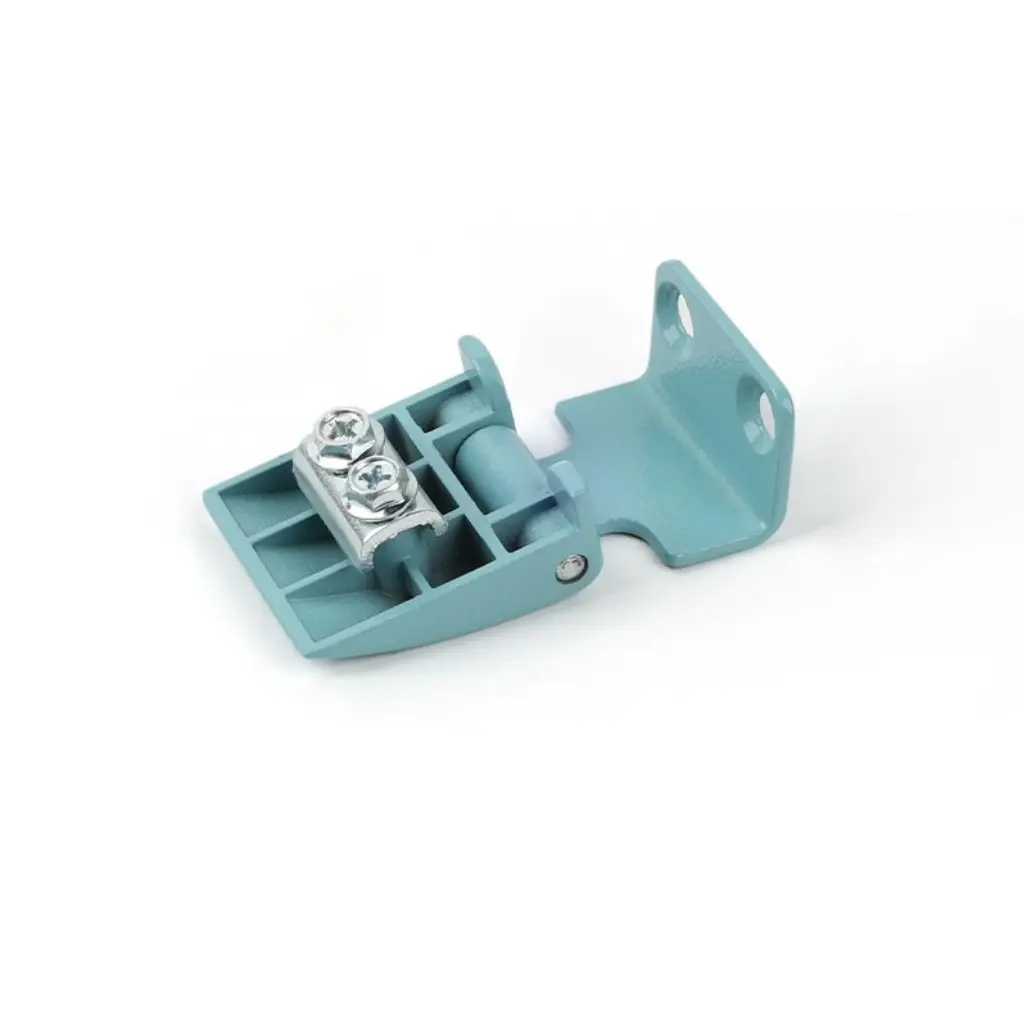

CL233 तीन प्रकारांमध्ये उपलब्ध आहे — ब्लॅक झिंक ॲलॉय, सँड ब्लू झिंक ॲलॉय आणि ॲल्युमिनियम ॲलॉय — हे कलर ऑप्शन आणि हलक्या वजनाच्या मटेरियल पर्यायासह रेंजमधील एकमेव मॉडेल बनवते. त्याची फ्रंट प्लेटची परिमाणे (39 × 20 मिमी) CL803A-25 सारखी आहेत.

Q6: मी माझ्या कॅबिनेटसाठी योग्य मॉडेल कसे निवडू?

निवड तुमच्या कॅबिनेट फ्रेम प्रोफाइलची खोली, दरवाजाच्या पॅनेलची जाडी आणि माउंटिंग प्लेट प्राधान्य यावर अवलंबून असते. संख्या प्रत्यय (-17, -20, -25) आणि अक्षर प्रत्यय (A, B, D, CB, CD) मॉडेल पदनामाचा भाग आहेत. प्रत्येक मॉडेलसाठी आकारमान रेखाचित्रे पहा किंवा शिफारशीसाठी तुमच्या फ्रेम वैशिष्ट्यांसह यिताई लॉकशी संपर्क साधा.

Q7: बिजागर कोणत्या सामग्रीपासून बनवले जातात?

बहुतेक मॉडेल्स काळ्या जस्त मिश्र धातु आहेत. CL233 याव्यतिरिक्त सँड ब्लू झिंक मिश्रधातू आणि ॲल्युमिनियम मिश्र धातुमध्ये उपलब्ध आहे. झिंक मिश्र धातुचे बांधकाम डाय कास्टिंगमधून चांगली मितीय सुसंगतता देते आणि मानक इनडोअर औद्योगिक कॅबिनेट वातावरण चांगल्या प्रकारे हाताळते.

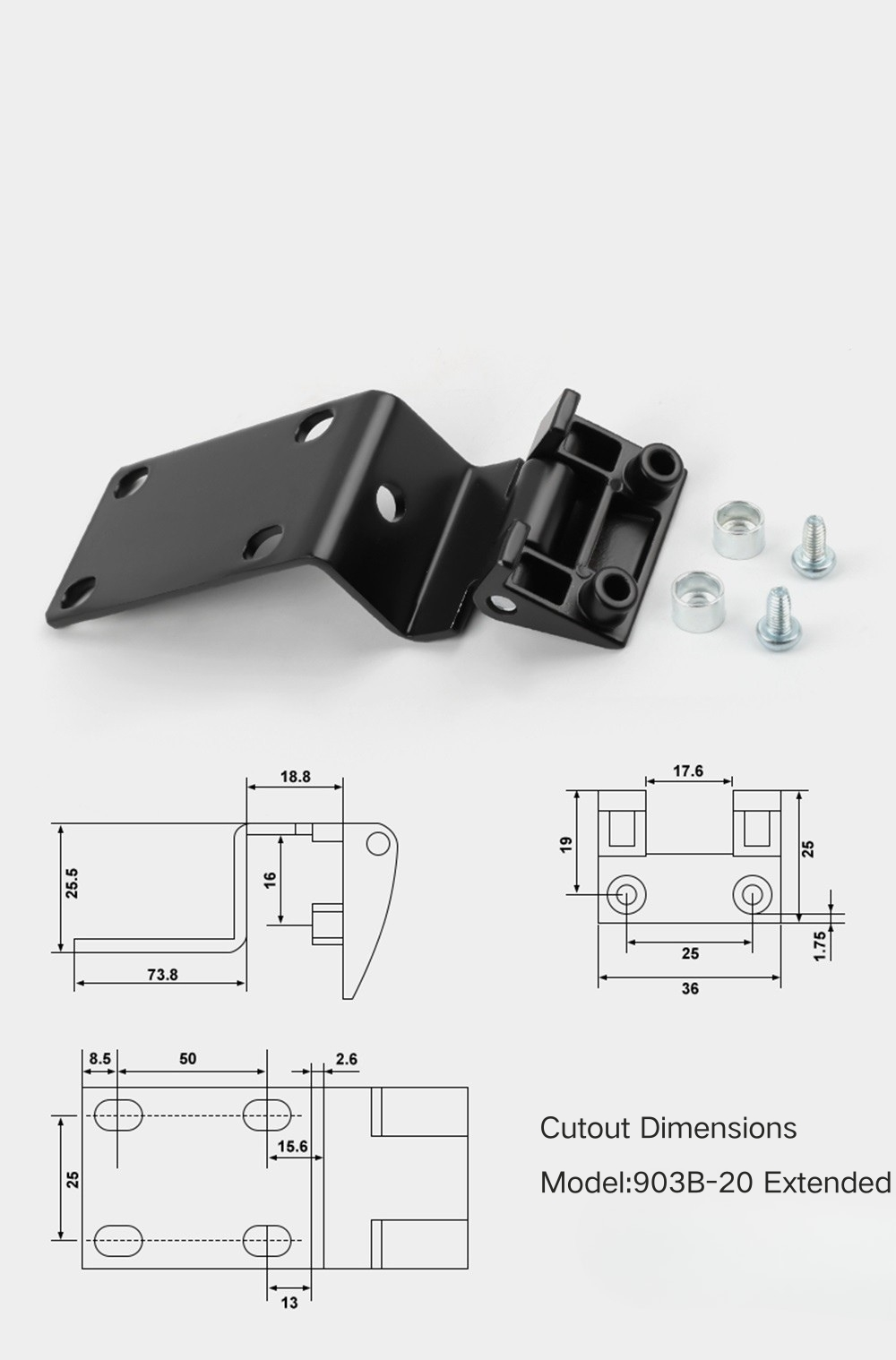

Q8: CL903B-20 विस्तारित खोल फ्रेम प्रोफाइलसाठी योग्य आहे का?

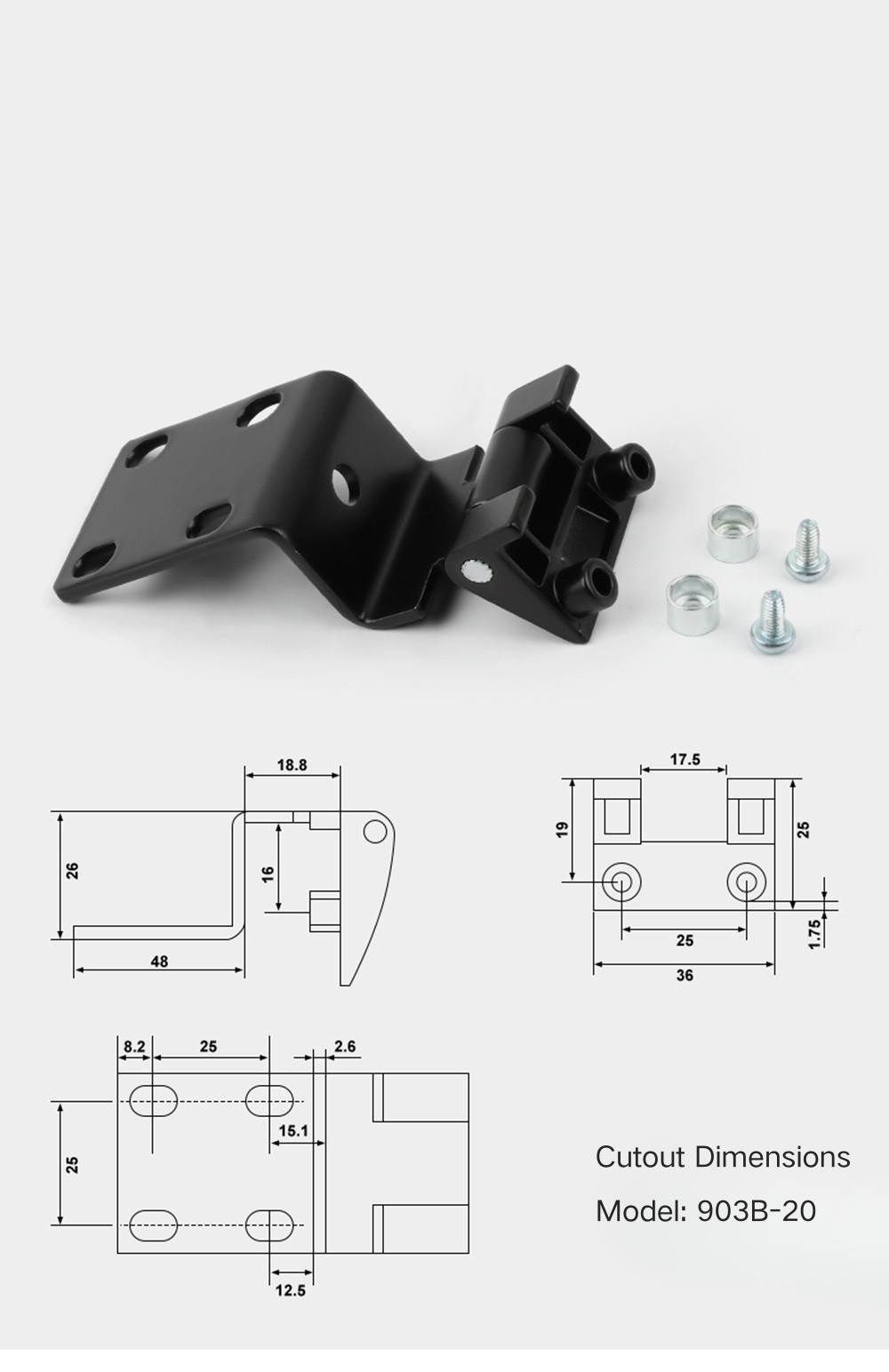

होय — CL903B-20 एक्स्टेंडेड ची बेस रुंदी 73.8 मिमी आहे, जी 48 मिमीच्या मानक CL903B-20 पेक्षा खूपच जास्त आहे. जेव्हा कॅबिनेट फ्रेम प्रोफाइलला खोल सी-सेक्शन चॅनेल ब्रिज करण्यासाठी लांब बिजागर बेस आवश्यक असतो तेव्हा ही योग्य निवड आहे.
