वितरण पॅनेल काढता येण्याजोगा बिजागर

यिताई लॉकमधून कंट्रोल कॅबिनेट हार्डवेअर सोर्सिंग करणाऱ्यांसाठी, डिस्ट्रिब्युशन पॅनल रिमूव्हेबल हिंज CL250 मालिका ऑर्डर देण्यापूर्वी सर्व मॉडेल्समध्ये तुलना करणे योग्य आहे, कारण स्ट्रक्चरल डिझाइन सुसंगत आहे परंतु मॉडेल्समध्ये परिमाणे भिन्न आहेत. काढता येण्याजोग्या डिझाइनचा अर्थ असा आहे की एकदा स्थापित केल्यावर उपकरणांशिवाय दरवाजा उचलला जाऊ शकतो, जे असेंबली लाईन्स आणि फील्ड देखभाल सारखेच एक व्यावहारिक वैशिष्ट्य आहे. दोन्ही इंस्टॉलेशन पद्धती — स्क्रू आणि वेल्ड — समर्थित आहेत, त्यामुळे बिजागर बहुतेक फॅब्रिकेशन वर्कफ्लोमध्ये बदल न करता बसते.

मॉडेल पर्याय आणि परिमाण

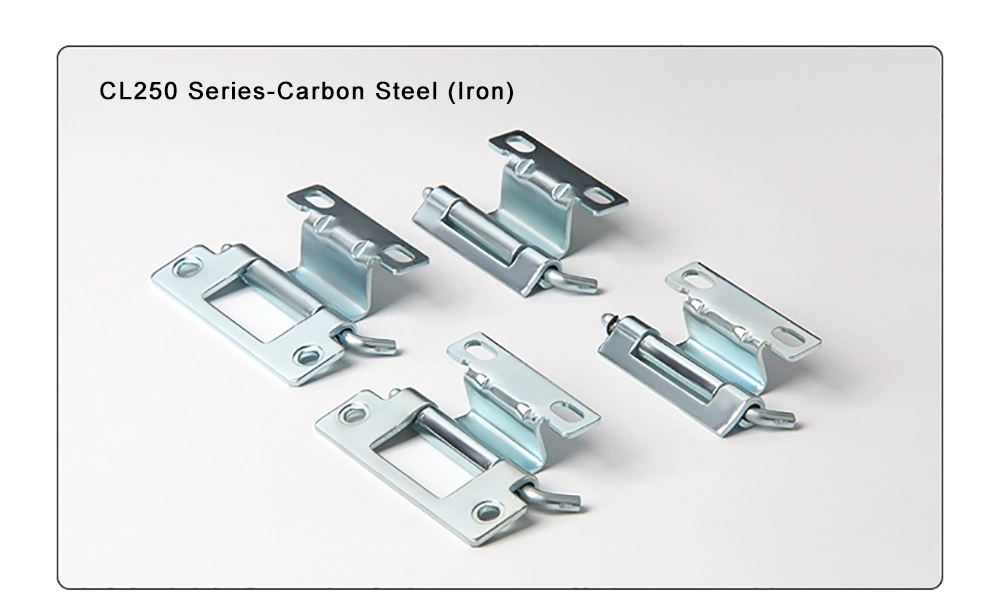

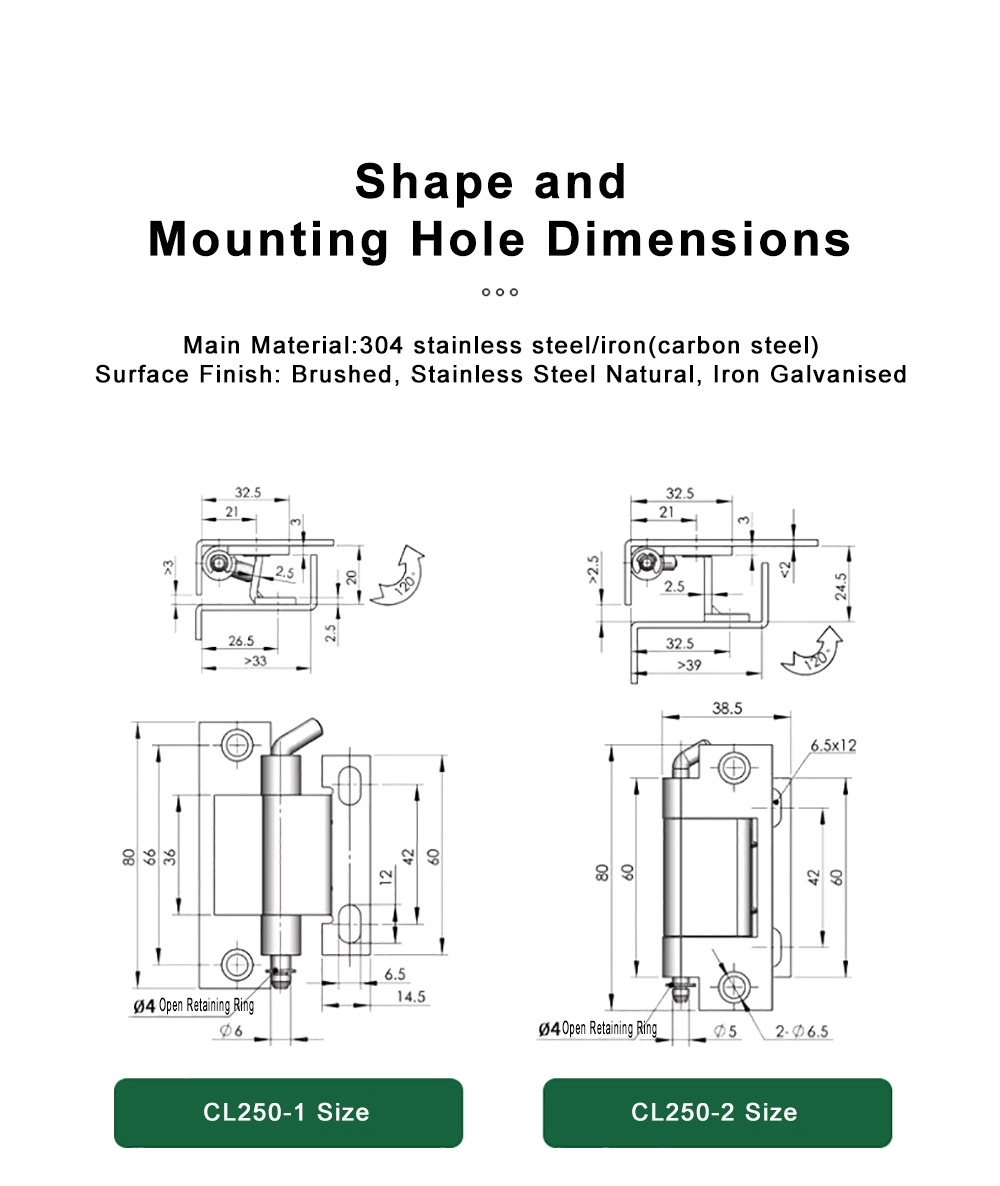

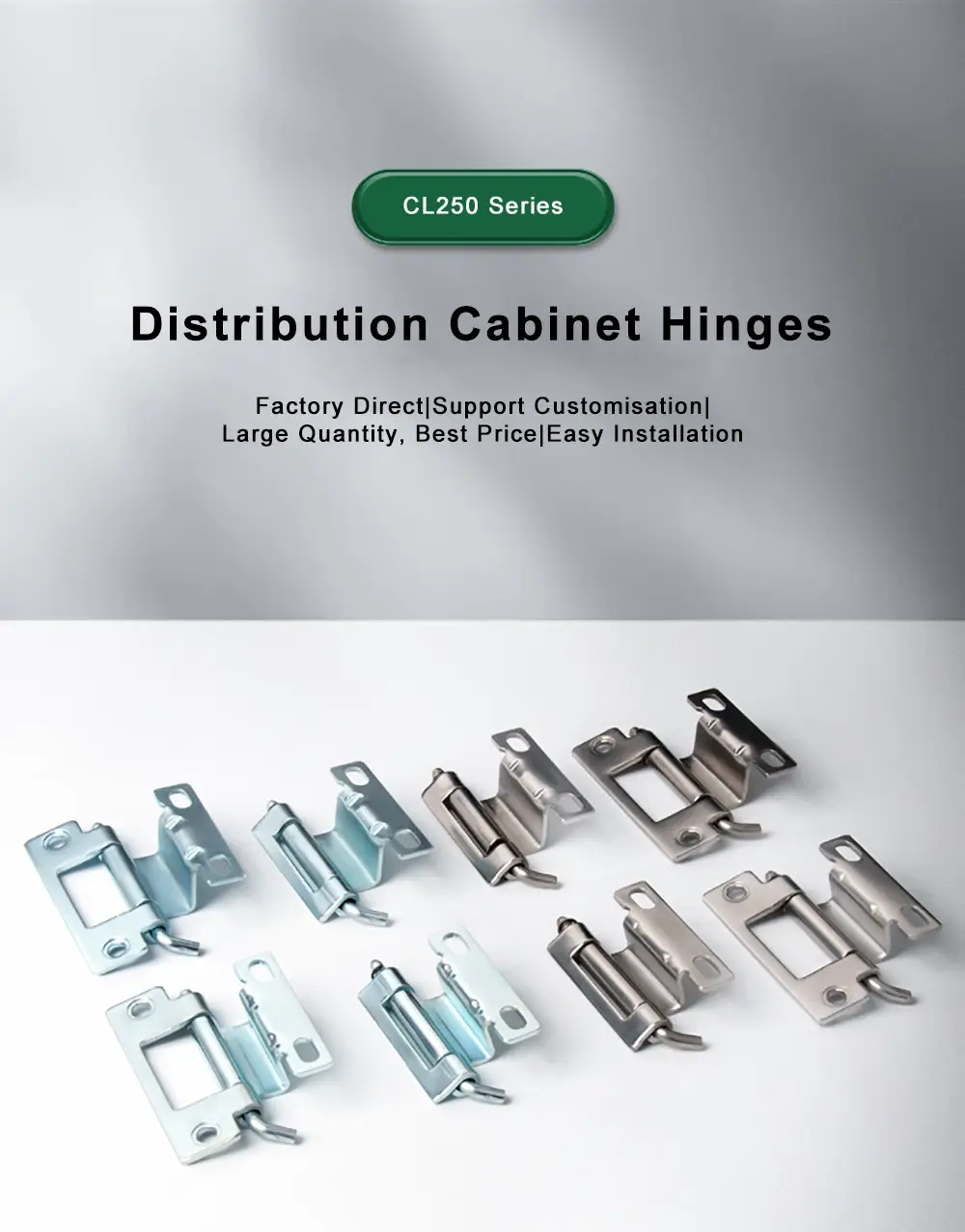

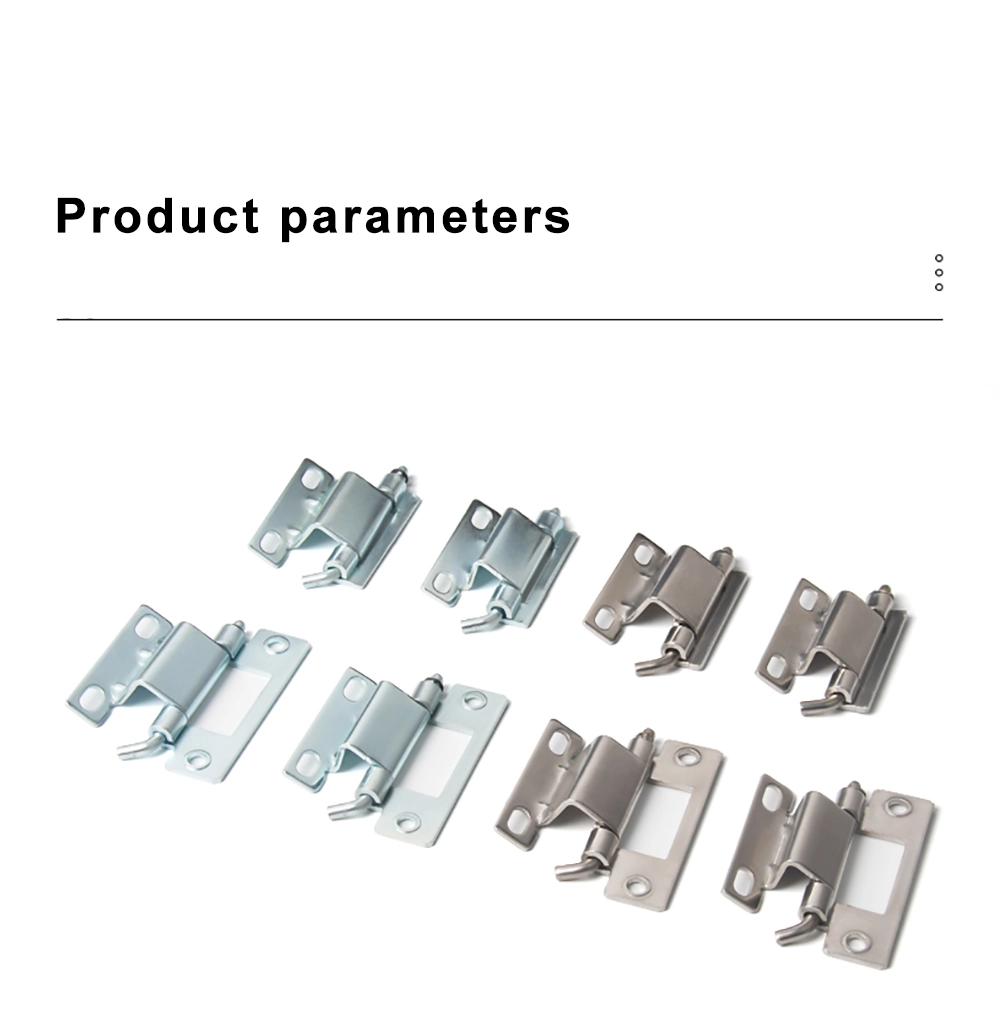

डिस्ट्रिब्युशन पॅनल रिमूव्हेबल हिंग्ज CL250 सिरीजमध्ये समान मूलभूत संरचना असलेले परंतु भिन्न आकार असलेले चार मॉडेल समाविष्ट आहेत. CL250-1 ची एकूण उंची 80 मिमी आहे ज्याचा बिजागर शरीर 66 मिमी आहे, एकूण खोली 33 मिमी आहे आणि बॅरल व्यास Φ6 मिमी आहे. CL250-2 एकूण 80 मिमी उंची सामायिक करते आणि 60 मिमी शरीराची लांबी, 39 मिमी किंवा त्याहून अधिक खोली आणि 6.5 × 12 मिमी अंतरावर असलेल्या दोन Φ6.5 मिमी माउंटिंग होलसह Φ5 मिमी बॅरल वापरते.

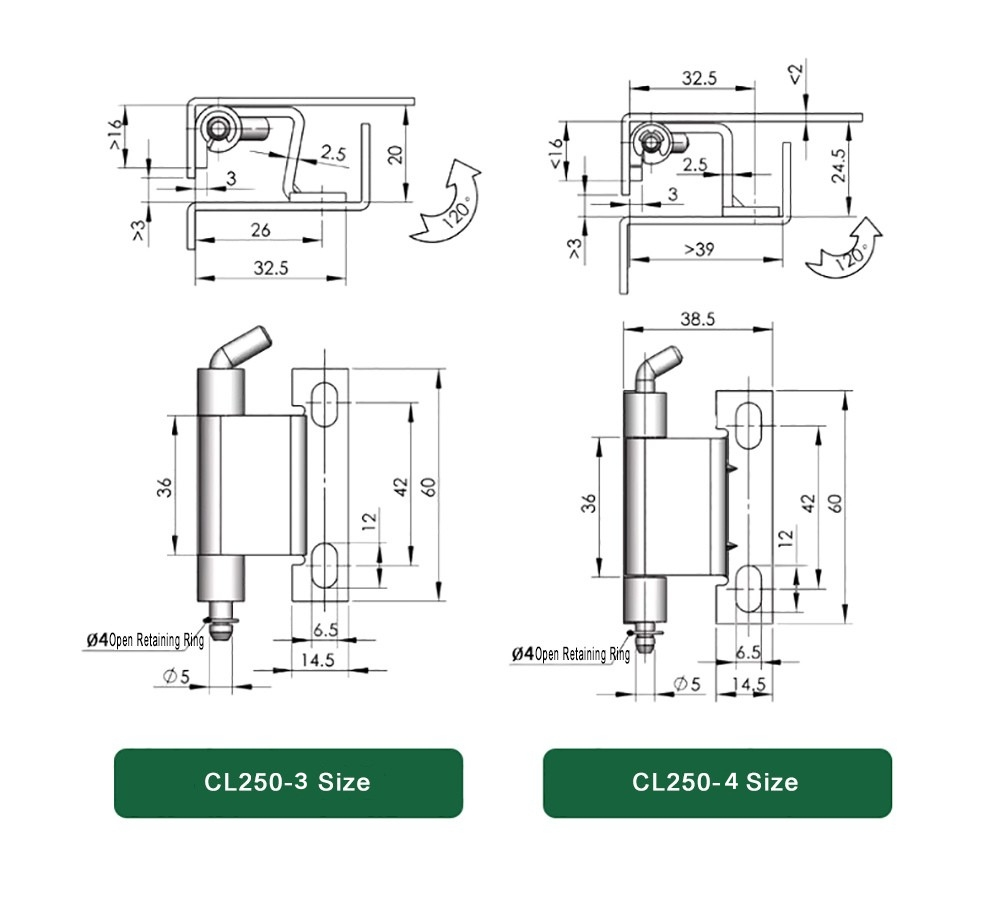

CL250-3 आणि CL250-4 हे डिस्ट्रिब्युशन पॅनल रिमूव्हेबल हिंज रेंजमधील अधिक कॉम्पॅक्ट पर्याय आहेत. दोघांची बिजागर शरीराची उंची 36 मिमी आणि एकूण उंची 60 मिमी आहे, 14.5 मिमी पायाची रुंदी आणि Φ5 मिमी बॅरल आहे. CL250-3 ची खोली 32.5 मिमी आहे तर CL250-4 ची खोली 38.5 मिमी आहे. पिन सुरक्षित ठेवण्यासाठी सर्व चार मॉडेल्स Φ4 ओपन रिटेनिंग रिंग वापरतात.

रॉडचे प्रकार आणि उघडण्याचे कोन

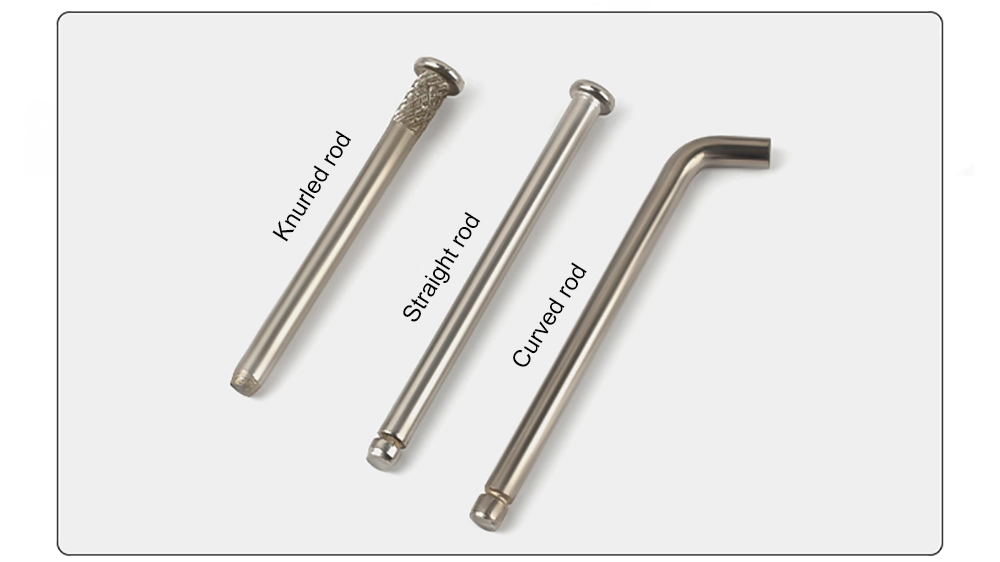

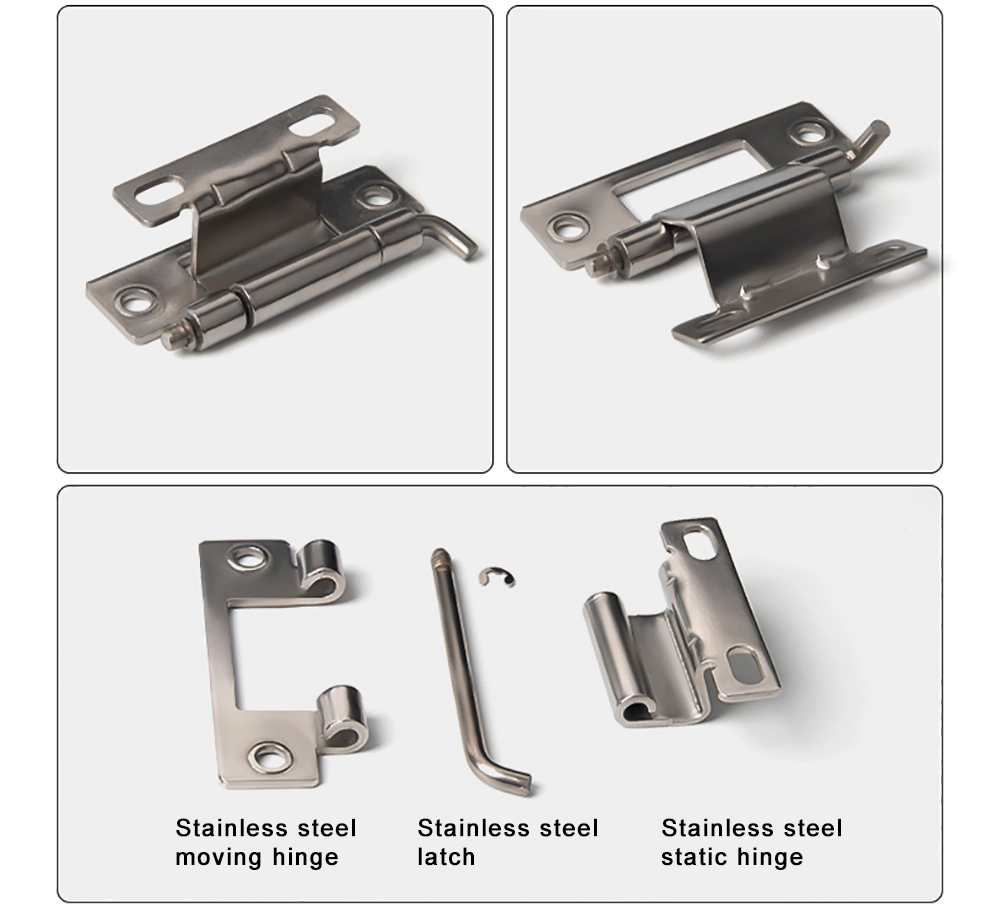

डिस्ट्रिब्युशन पॅनल रिमूव्हेबल हिंजवरील अधिक व्यावहारिक तपशीलांपैकी एक म्हणजे तीन रॉड प्रकारांची निवड: गुरगुरलेले, सरळ आणि वक्र. नर्ल्ड रॉड पिनमध्ये ग्रिप टेक्सचर जोडते, जे कंपन अंतर्गत सैल होण्यास प्रतिकार करण्यास मदत करते. सरळ रॉड हा मानक पर्याय आहे आणि बहुतेक सामान्य संलग्न अनुप्रयोगांना अनुकूल आहे. हाताने पिन काढणे सोपे होण्यासाठी वक्र रॉडला आकार दिला जातो, जेथे बिजागर वारंवार प्रवेश केला जातो किंवा घट्ट जागेत उपयोगी पडू शकतो.

डिस्ट्रिब्युशन पॅनल रिमूव्हेबल हिंजवरील सर्व रॉडचे प्रकार एकाच Φ4 ओपन रिटेनिंग रिंगसह कार्य करतात जे एकदा बसल्यानंतर पिन लॉक करते. संपूर्ण CL250 मालिकेतील उघडण्याचा कोन अंदाजे 120° आहे, जो पूर्ण 180° स्विंगची आवश्यकता न ठेवता कॅबिनेट दरवाजाच्या प्रवेशाच्या गरजांसाठी पुरेसा मंजुरी देतो.

स्थापना आणि माउंटिंग

डिस्ट्रिब्युशन पॅनल रिमूव्हेबल हिंज दोन इन्स्टॉलेशन पद्धतींना सपोर्ट करते — स्क्रू माउंटिंग आणि वेल्डिंग — म्हणजे ते फॅब्रिकेटेड शीट मेटल एन्क्लोजर आणि बोल्ट-टूगेदर कॅबिनेट असेंब्लीमध्ये वापरले जाऊ शकते. स्क्रू माउंटिंगसाठी, CL250-1 एकल Φ6.5 मिमी स्लॉट वापरते, तर CL250-2 आणि CL250-3/4 मॉडेल अंडाकृती स्लॉट किंवा दुहेरी छिद्रे वापरतात जे स्थापनेदरम्यान काही स्थितीत समायोजन करण्यास परवानगी देतात.

एकदा स्थापित केल्यानंतर, डिस्ट्रिब्युशन पॅनेल काढता येण्याजोगा बिजागर पिन खेचून दरवाजाचे पान काढू देते — कोणत्याही साधनांची आवश्यकता नाही. यामुळे वायरिंग प्रवेशासाठी किंवा अंतर्गत देखभालीसाठी नियतकालिक दरवाजा काढून टाकणे आवश्यक असलेल्या संलग्नकांसाठी योग्य बनते. रिटेनिंग रिंग नियमित वापरादरम्यान पिनला सैल काम करण्यापासून रोखते, त्यामुळे ऑपरेशनच्या मध्यभागी अनपेक्षितपणे दरवाजा बंद होण्याचा धोका नाही.

अनुप्रयोग परिस्थिती

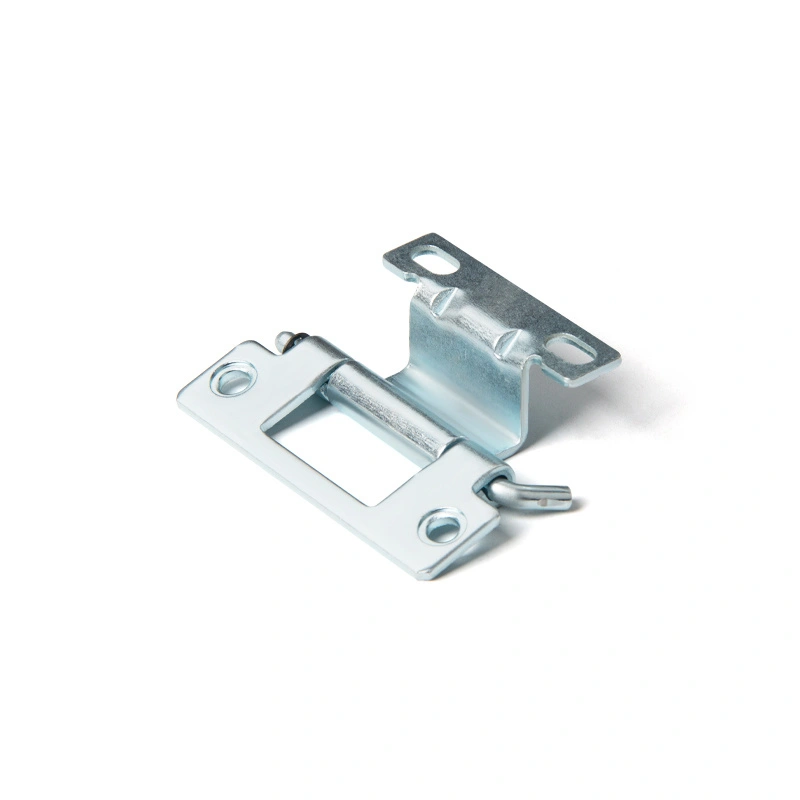

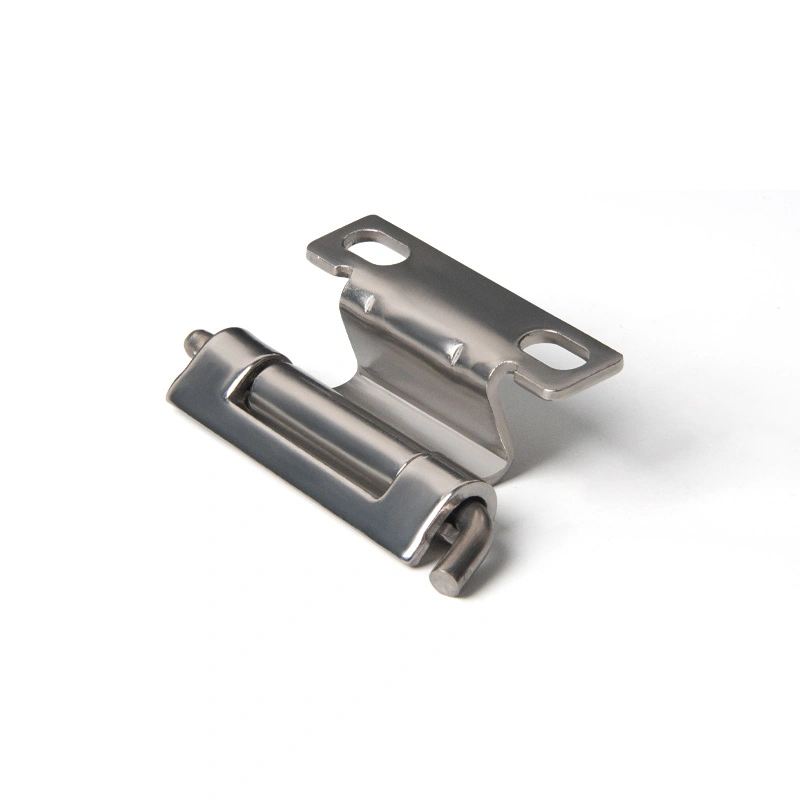

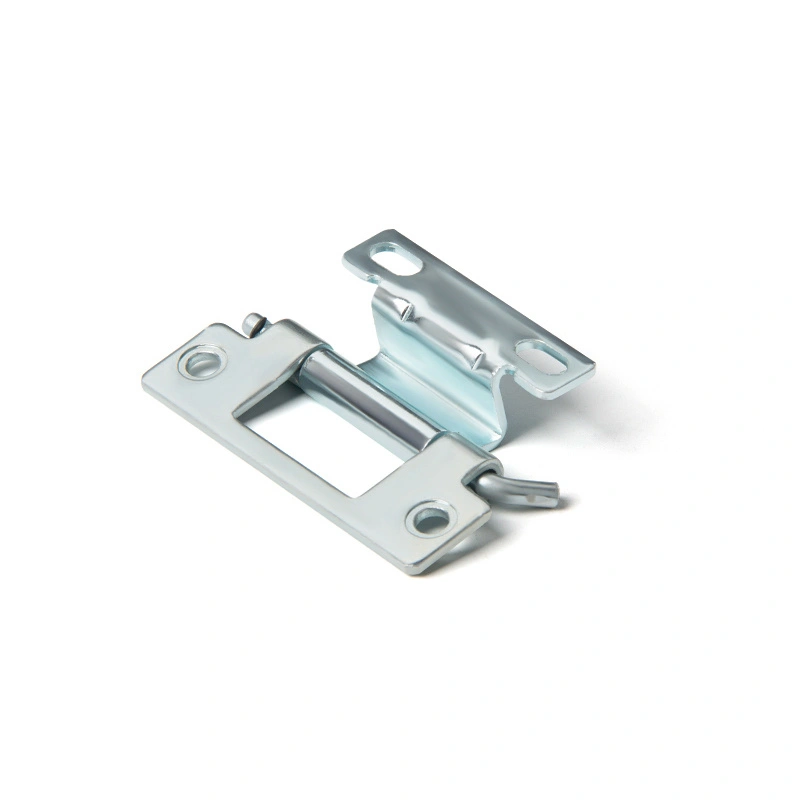

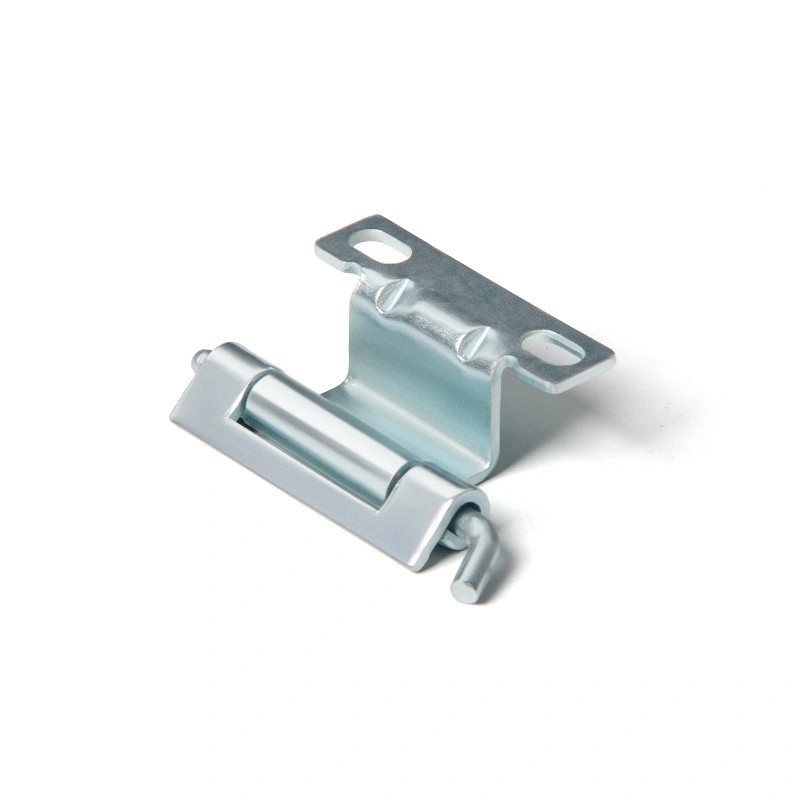

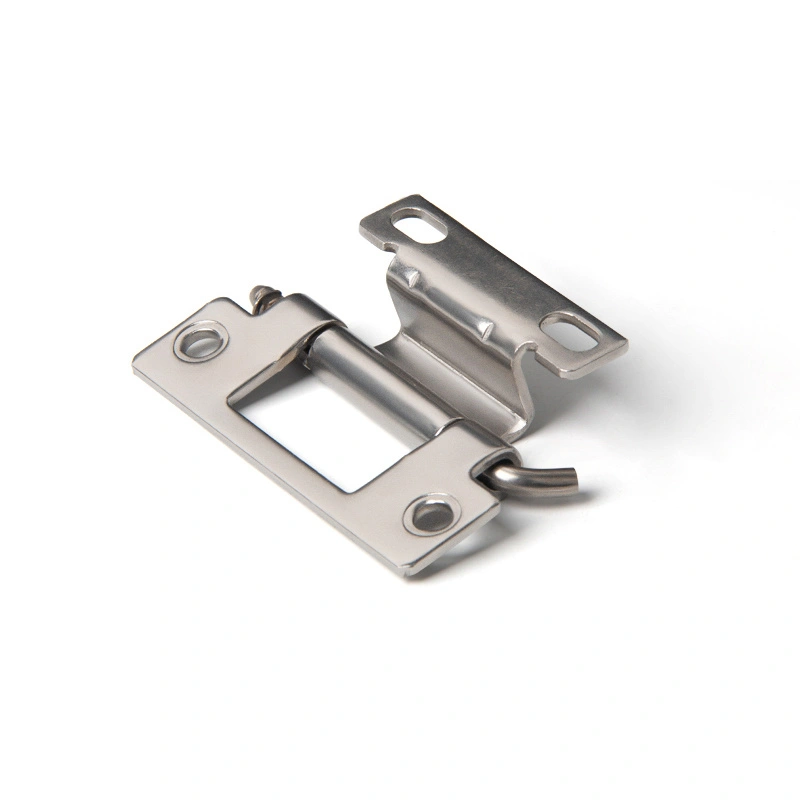

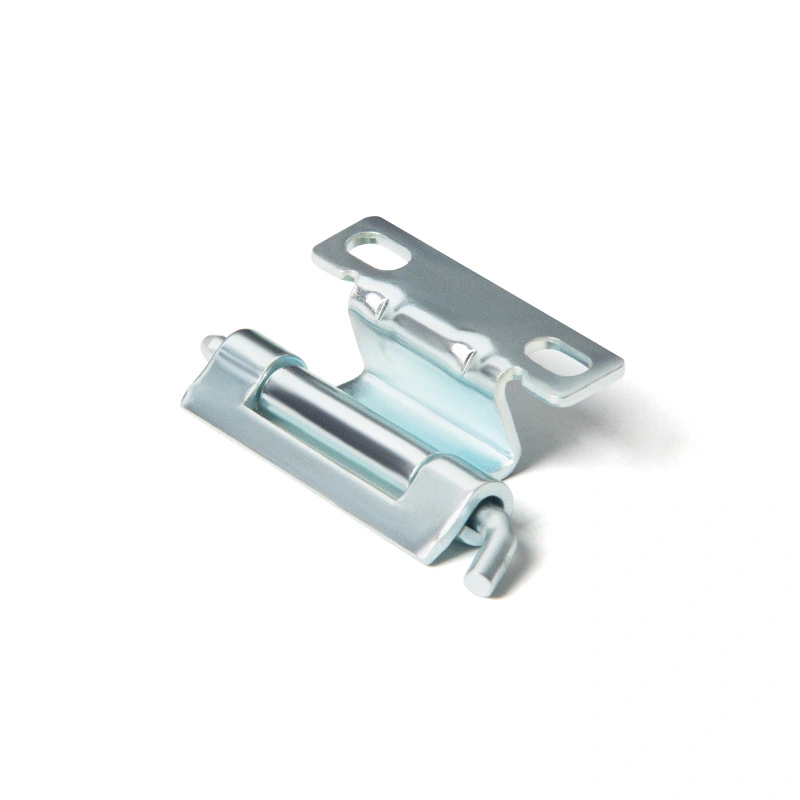

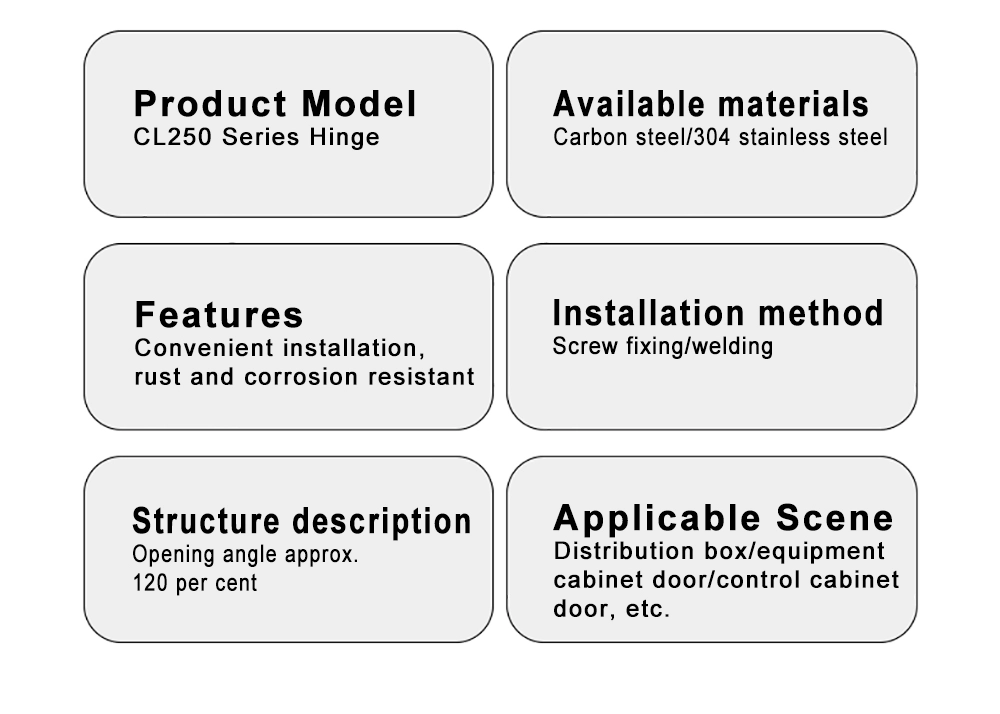

डिस्ट्रिब्युशन पॅनल रिमूव्हेबल हिंज बहुतेकदा डिस्ट्रिब्युशन बॉक्सेस, कंट्रोल कॅबिनेट दरवाजे आणि औद्योगिक उपकरणांच्या संलग्नकांवर दिसून येते — कुठेही फ्रेम न मोडता दरवाजा स्वच्छपणे बाहेर पडणे आवश्यक आहे. 120° ओपनिंग अँगल बहुतेक इंस्टॉलेशन्समध्ये पॅनेलच्या आतील भागात आरामदायी प्रवेशासाठी पुरेसा आहे आणि स्क्रू माउंटिंग आणि वेल्डिंग दोन्ही समर्थित असल्याने, ते कोणत्याही समायोजनाशिवाय बहुतेक कॅबिनेट फॅब्रिकेशन सेटअपमध्ये बसते. सामग्रीच्या बाजूने, झिंक-प्लेटेड कार्बन स्टील डिस्ट्रिब्युशन पॅनेल काढता येण्याजोगे बिजागर कोरड्या स्थितीत आहे. आउटडोअर स्विचगियर, कोस्टल इंस्टॉलेशन्स किंवा कॅबिनेट कुठेही वेळोवेळी ओलावा किंवा गंज हाताळण्यासाठी 304 स्टेनलेस स्टील आवृत्ती ही उत्तम निवड आहे. 304 स्टेनलेस स्टील आवृत्ती ही आउटडोअर स्विचगियर, कोस्टल इंस्टॉलेशन्स किंवा कोणत्याही ऍप्लिकेशनसाठी अधिक योग्य आहे जिथे एन्क्लोजर किंवा आर्द्रता वेळेपेक्षा जास्त आहे.

वारंवार विचारले जाणारे प्रश्न

Q1: CL250 मालिकेत कोणते मॉडेल समाविष्ट केले आहेत?

CL250 मालिकेत चार मॉडेल्स समाविष्ट आहेत: CL250-1, CL250-2, CL250-3 आणि CL250-4. सर्व समान संरचनात्मक डिझाइन आणि उघडण्याचे कोन सामायिक करतात — त्यांच्यातील फरक आकार आणि माउंटिंग होल कॉन्फिगरेशनमध्ये आहेत. तुमच्या डोर पॅनेलची परिमाणे आणि लोड आवश्यकता यावर आधारित निवडा.

Q2: CL250 बिजागराचा उघडण्याचा कोन काय आहे?

सर्व चार CL250 मॉडेल्स अंदाजे 120° पर्यंत उघडतात. हे मॉडेल आकार किंवा सामग्रीकडे दुर्लक्ष करून संपूर्ण मालिकेत सुसंगत आहे.

Q3: कोणते रॉड प्रकार उपलब्ध आहेत?

CL250 बिजागर तीन रॉड प्रकारांसह उपलब्ध आहे: गुंडाळलेले, सरळ आणि वक्र. Knurled rods कंपन अंतर्गत loosening विरोध; सरळ रॉड हे मानक पर्याय आहेत; वक्र रॉड्स घट्ट किंवा वारंवार वापरल्या जाणाऱ्या इंस्टॉलेशन्समध्ये हाताने पिन काढणे सोपे करतात.

Q4: एकदा स्थापित केल्यानंतर पिन कसा सुरक्षित केला जातो?

सर्व CL250 मॉडेल्स सामान्य वापरादरम्यान बिजागर पिनला लॉक करण्यासाठी Φ4 ओपन रिटेनिंग रिंग वापरतात. जेव्हा दार काढण्याची गरज असते तेव्हा साधनांची आवश्यकता नसताना पिन हाताने काढता येतो.

Q5: कोणत्या स्थापना पद्धती समर्थित आहेत?

तुमच्या कॅबिनेट फॅब्रिकेशन पद्धतीनुसार CL250 बिजागर स्क्रू माउंटिंग किंवा वेल्डिंगद्वारे स्थापित केले जाऊ शकते. माउंटिंग होल कॉन्फिगरेशन मॉडेलनुसार बदलते — स्लॉट आकार आणि अंतर तपशीलांसाठी आकारमान रेखाचित्रे पहा.

Q6: कोणती सामग्री उपलब्ध आहे?

CL250 बिजागर झिंक-प्लेटेड कार्बन स्टील आणि 304 स्टेनलेस स्टीलमध्ये येते. कार्बन स्टील घरातील, कोरड्या वातावरणात सूट; 304 स्टेनलेस स्टील हे घराबाहेरील बंदिस्त, उच्च आर्द्रता असलेल्या जागा किंवा गंजणाऱ्या औद्योगिक वातावरणासाठी योग्य पर्याय आहे.
