स्टडसह लपवलेले बिजागर

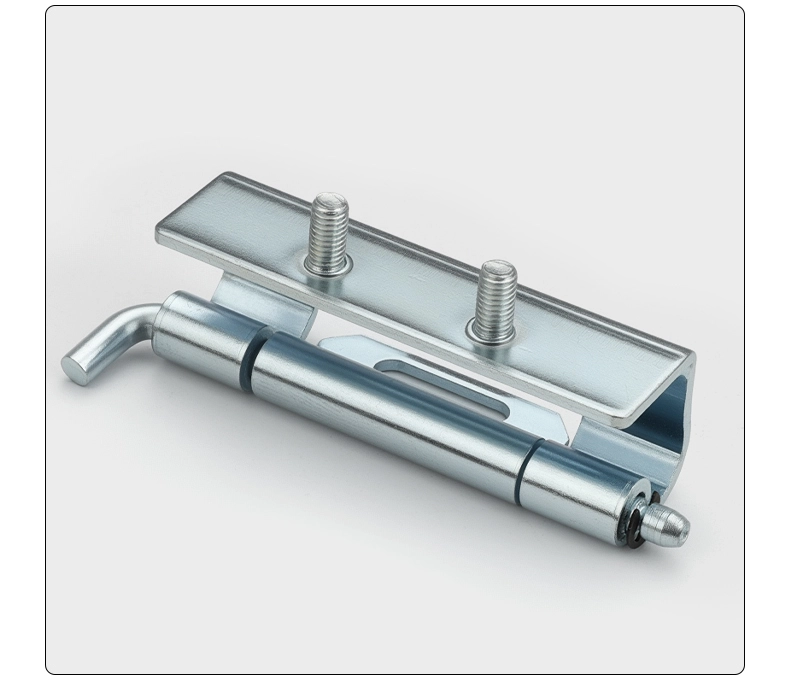

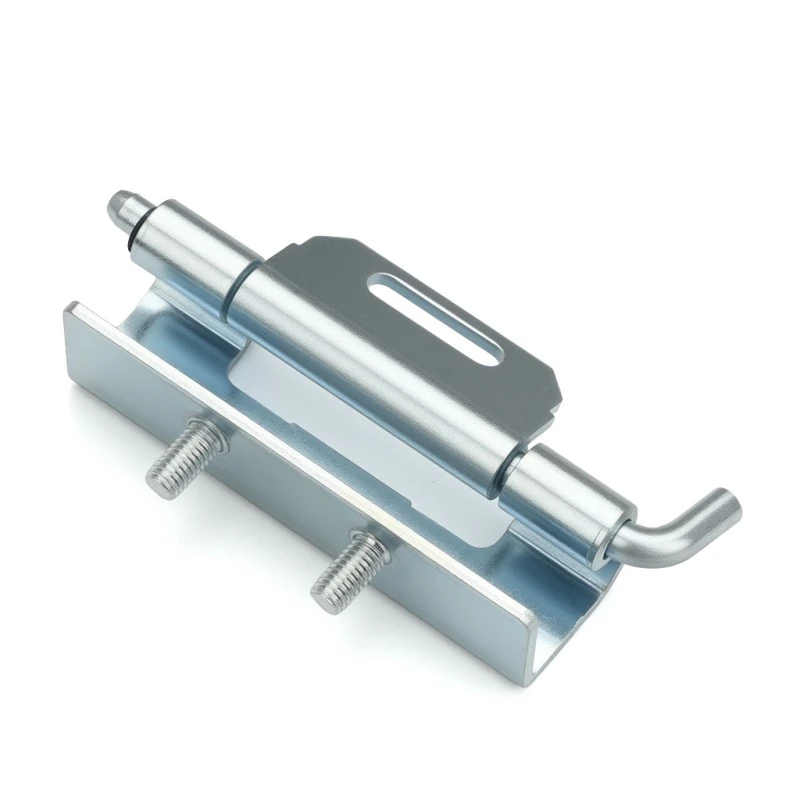

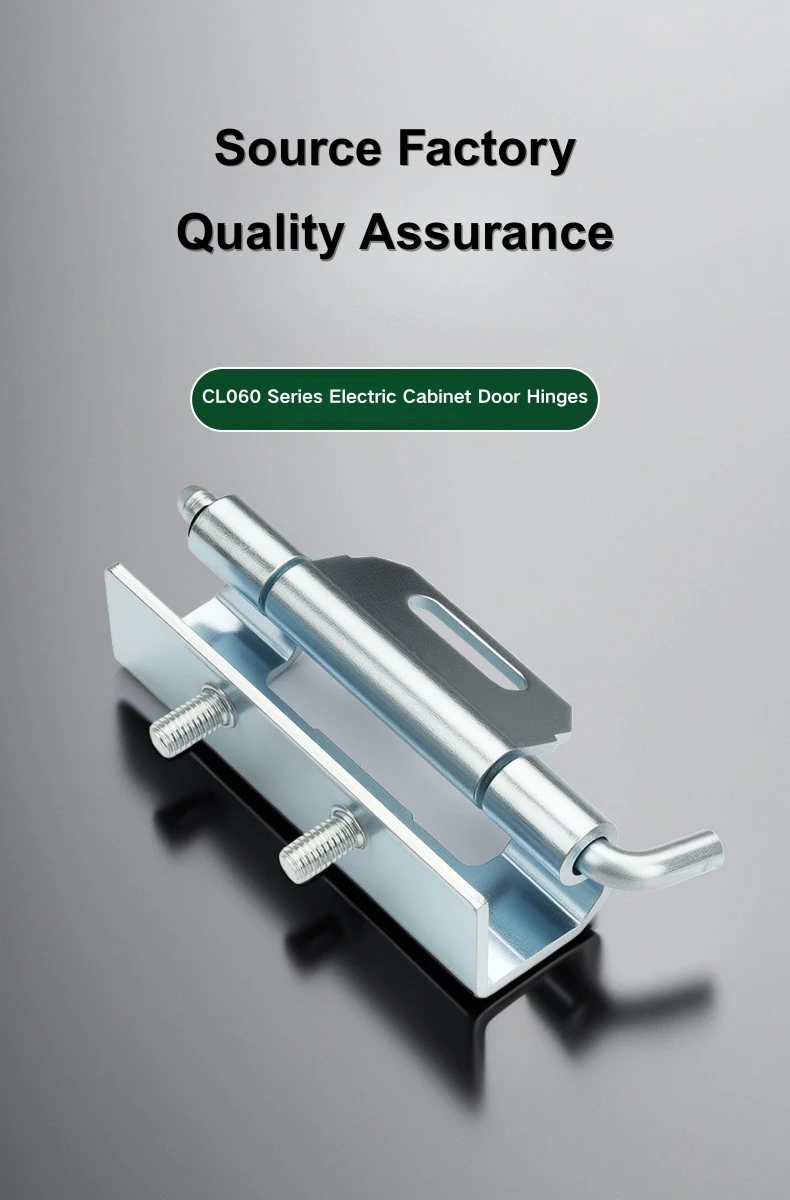

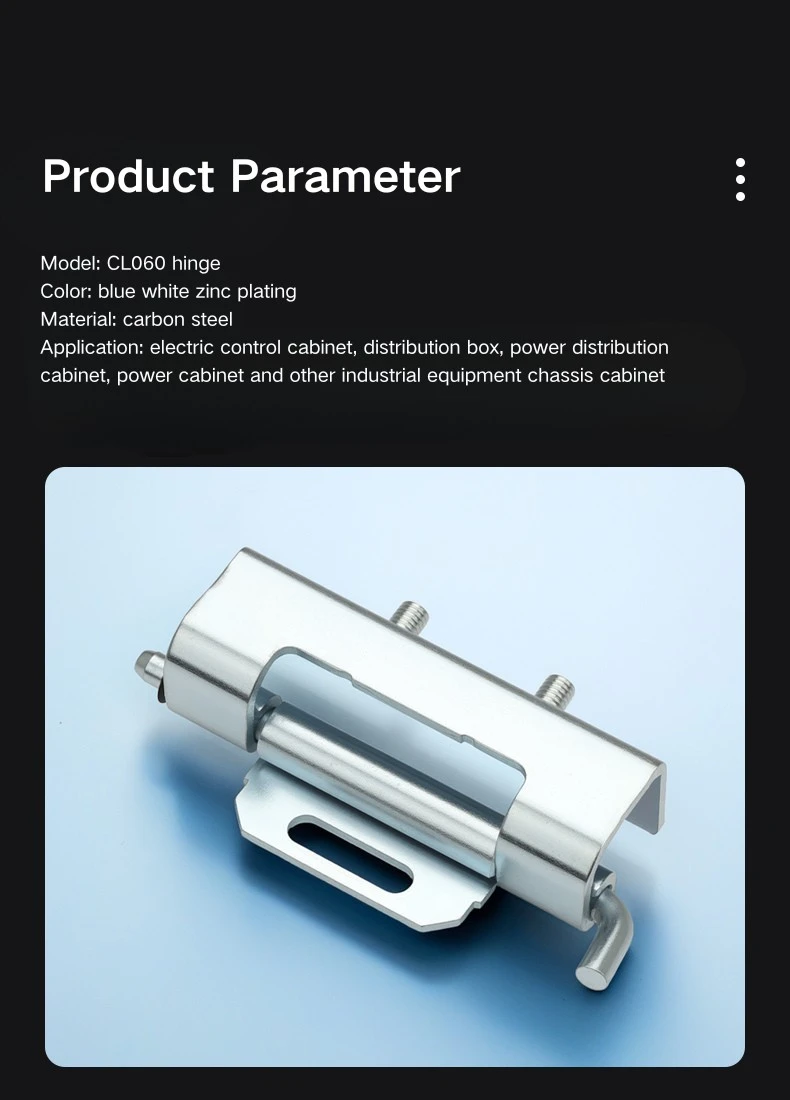

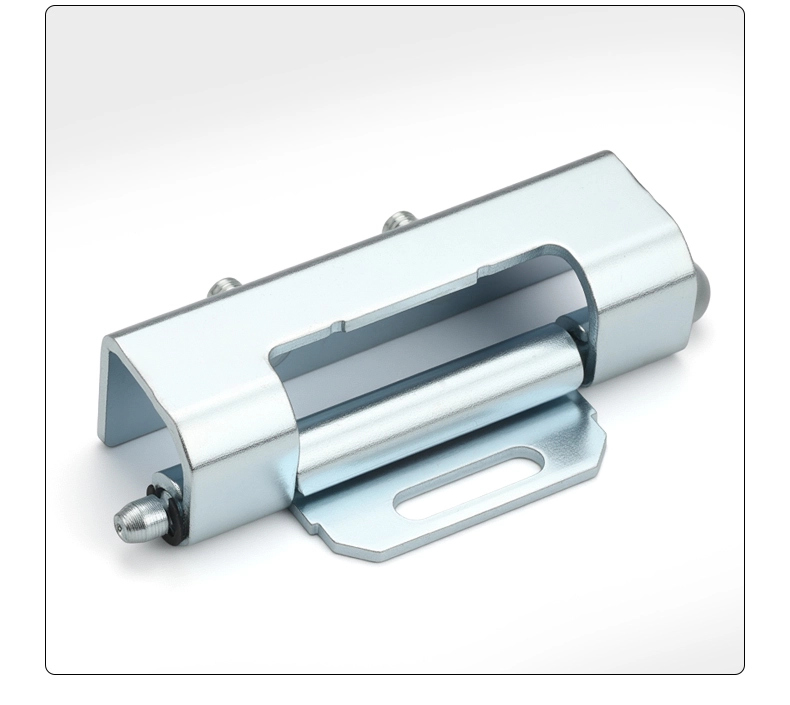

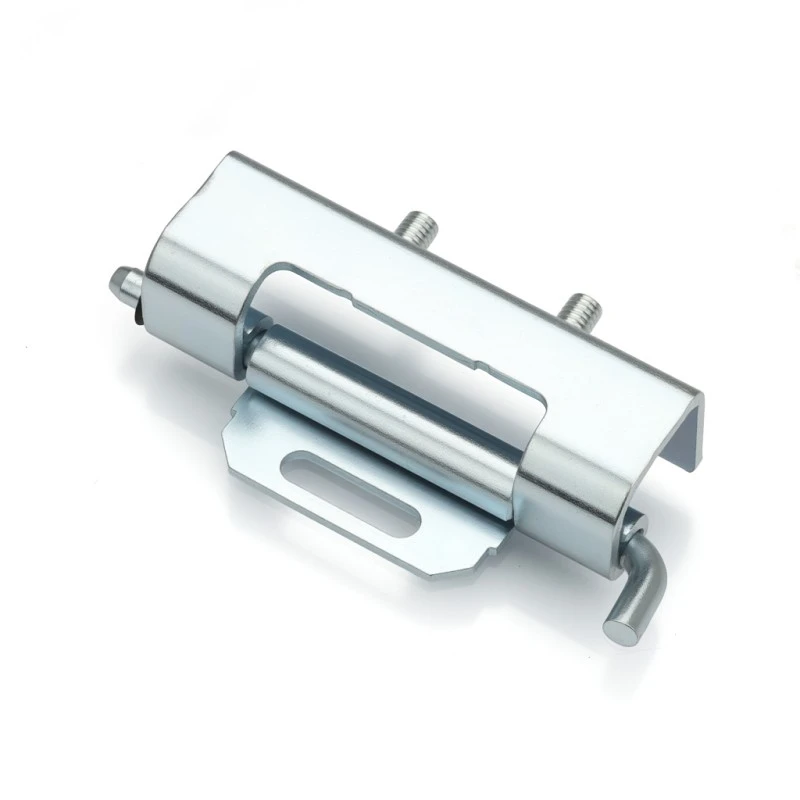

यिताई लॉकमधून काढता येण्याजोग्या बिजागरांच्या बिजागरांसाठी, स्टड्स CL060 सह लपवलेले बिजागर वेल्डिंग आणि नट माउंटिंग दोन्ही हाताळते आणि स्क्रू आधीच समाविष्ट आहेत. माउंटिंग विंगवर 19.8 मिमी स्लॉट आहे ज्यामुळे तुम्ही लॉक डाऊन करण्यापूर्वी स्थिती ठीक करू शकता — जेव्हा तुम्हाला दरवाजा सरळ लटकवण्याची गरज असेल तेव्हा उपयुक्त. 70 मिमी बिजागर बॉडी आणि Φ5 मिमी बॅरलसह एकूण लांबी 86 मिमी आहे.

रचना आणि परिमाण

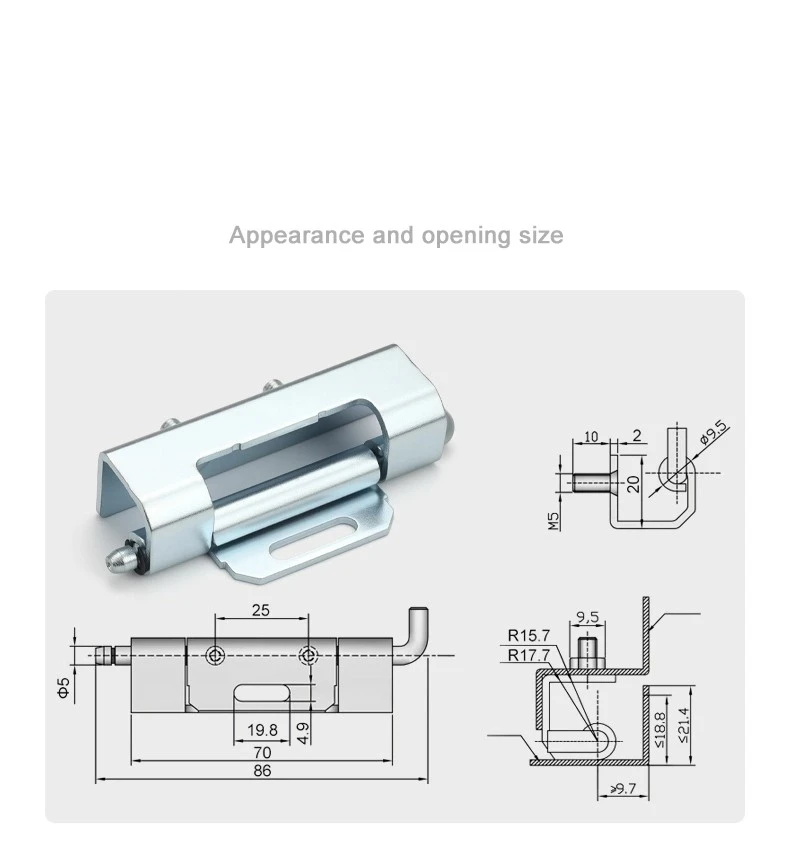

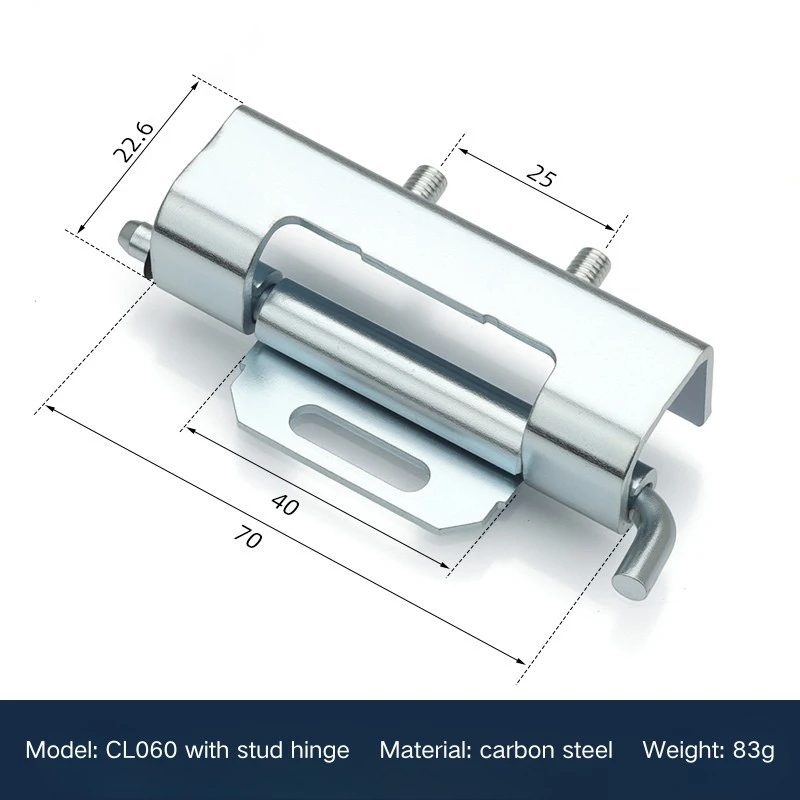

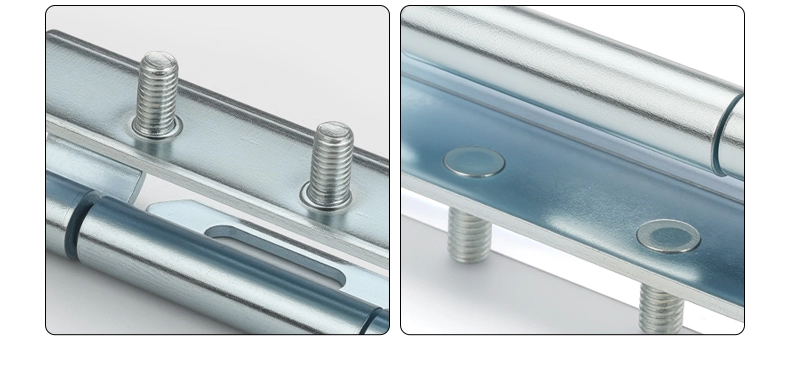

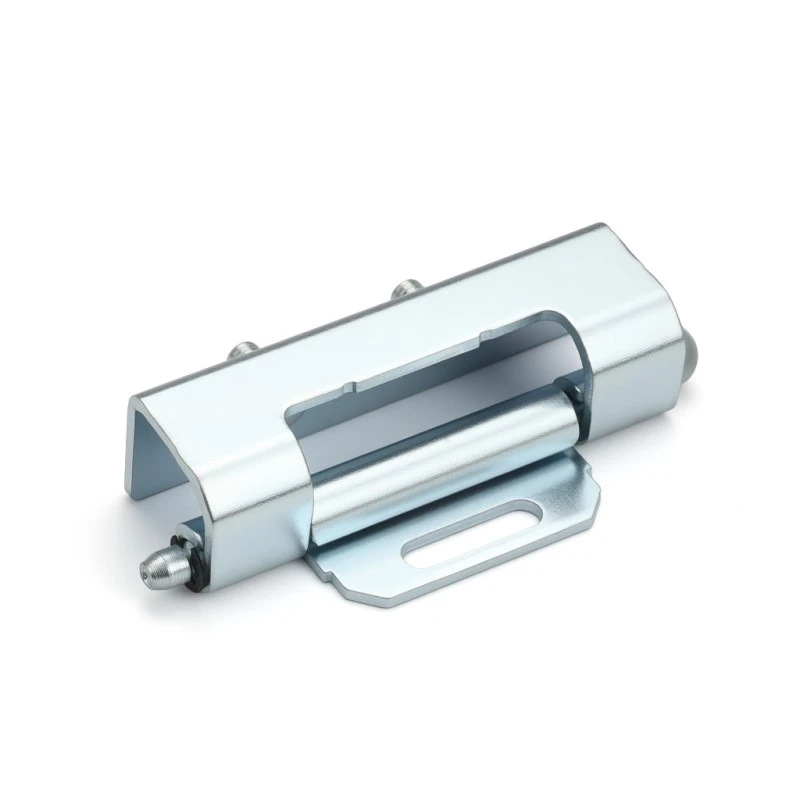

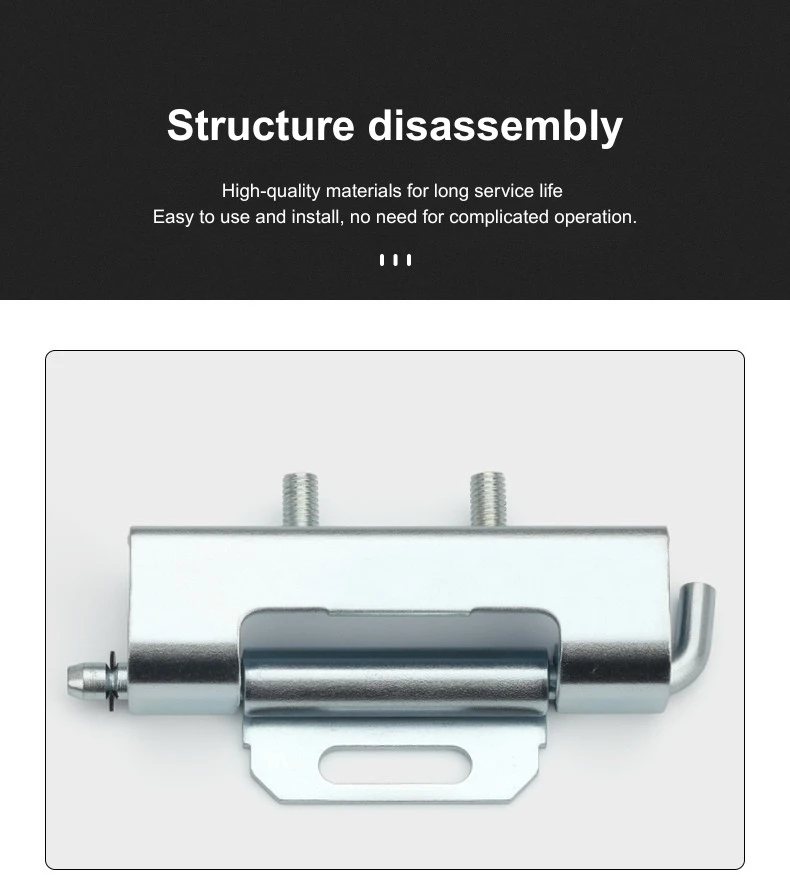

कंसील्ड हिंज विथ स्टड्स एकूण 86 मिमी धावतात, मुख्य भाग त्यातील 70 मिमी घेते आणि माउंटिंग विंग उर्वरित भाग कव्हर करते. बॅरल Φ5 मिमी आहे, आणि स्टडमध्ये स्वतःच Φ9.5 मिमी हेड, 10 मिमी शाफ्ट, 2 मिमी खांदा आणि M5 थ्रेडिंग आहे — फ्रेम चॅनेल नटसह गुंतण्यासाठी सरळ आहे.

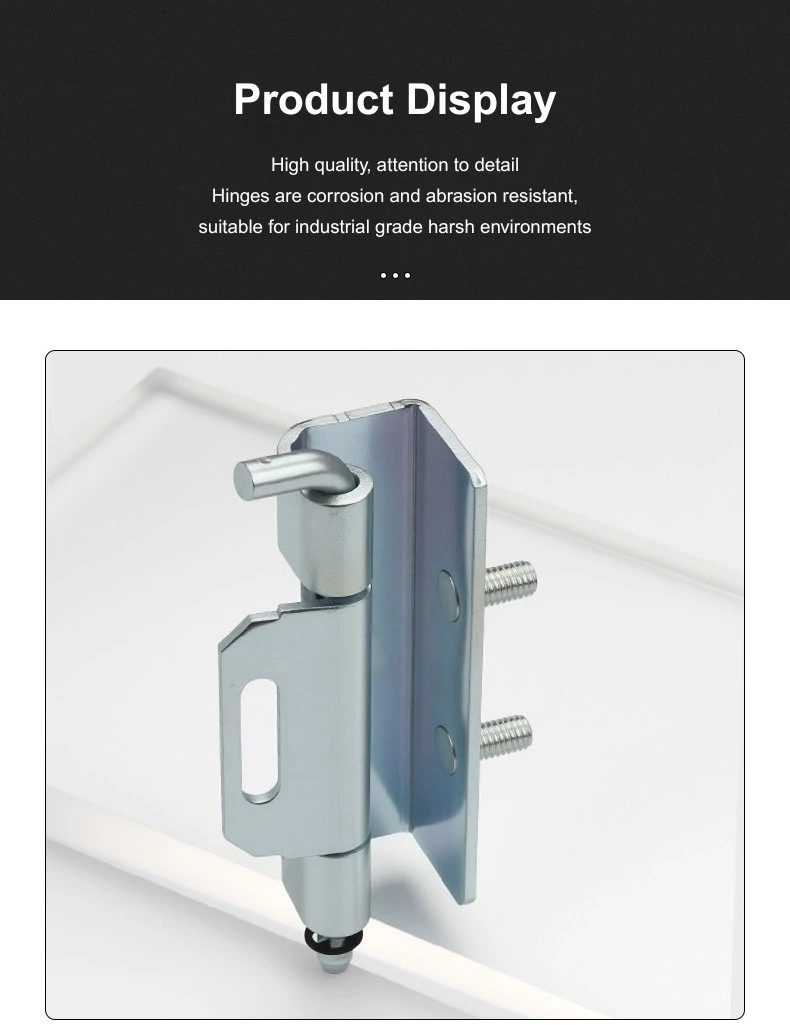

फ्रेम कंपॅटिबिलिटीसाठी, स्टडसह लपवलेले बिजागर R15.7 ते R17.7 मिमीच्या आतील त्रिज्या, ≤18.8 मिमीच्या दरवाजाच्या पॅनेलची क्लिअरन्स खोली, ≤21.4 मिमीची बाजूकडील पोहोच आणि > 9.7 मिमीच्या फ्रेम ओपनिंगसह चॅनेलसाठी डिझाइन केलेले आहे. बिजागर बॉडी 22.6 मिमी रुंद आहे आणि माउंटिंग विंग 25 मिमी रुंद आहे - दरवाजाच्या समोरासमोर न चिकटता फ्रेममध्ये स्वच्छपणे बसण्यासाठी पुरेसे कॉम्पॅक्ट आहे.

स्थापना आणि माउंटिंग

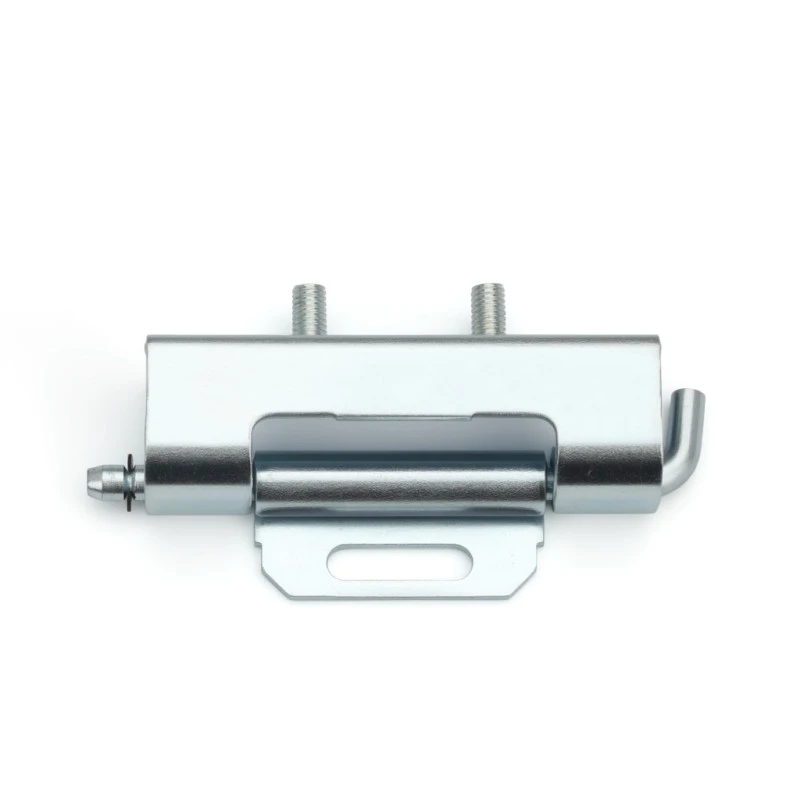

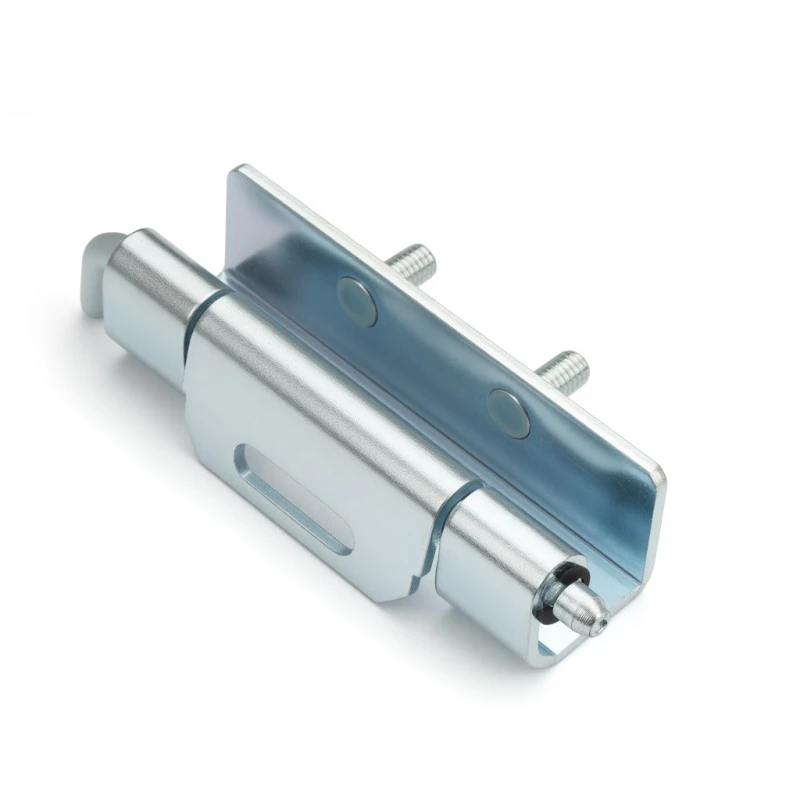

स्टडसह लपवलेले बिजागर वेल्डिंग आणि नट माउंटिंगच्या संयोजनासह आत जाते. फॅब्रिकेशन दरम्यान माउंटिंग विंग दरवाजाच्या पॅनेलला वेल्डेड केले जाते आणि स्टड एंड समाविष्ट M5 स्क्रू वापरून फ्रेम चॅनेलला जोडते. विंगवरील 19.8 mm स्लॉट तुम्हाला सर्व काही घट्ट करण्याआधी बिजागराची स्थिती बदलण्यासाठी काही जागा देते, ज्यामुळे असेंबली दरम्यान दरवाजाचे संरेखन खूपच कमी होते.

एकदा ते सर्व ठिकाणी निश्चित झाल्यानंतर, स्टडसह लपविलेले बिजागर आवश्यकतेनुसार दरवाजा बाहेर येण्याची परवानगी देते — फक्त फ्रेम चॅनेलमधून स्टड काढून टाका आणि दरवाजा मोकळा करा. वेल्डेड विंग दरवाजाच्या पटलावर कायमस्वरूपी राहते, त्यामुळे दार काढल्याने बिजागर बसविण्यावर अजिबात परिणाम होत नाही. हे कॅबिनेटसाठी एक सुलभ वैशिष्ट्य आहे ज्यांना वायरिंगसाठी किंवा अंतर्गत प्रवेशासाठी दरवाजा काढण्याची आवश्यकता आहे.

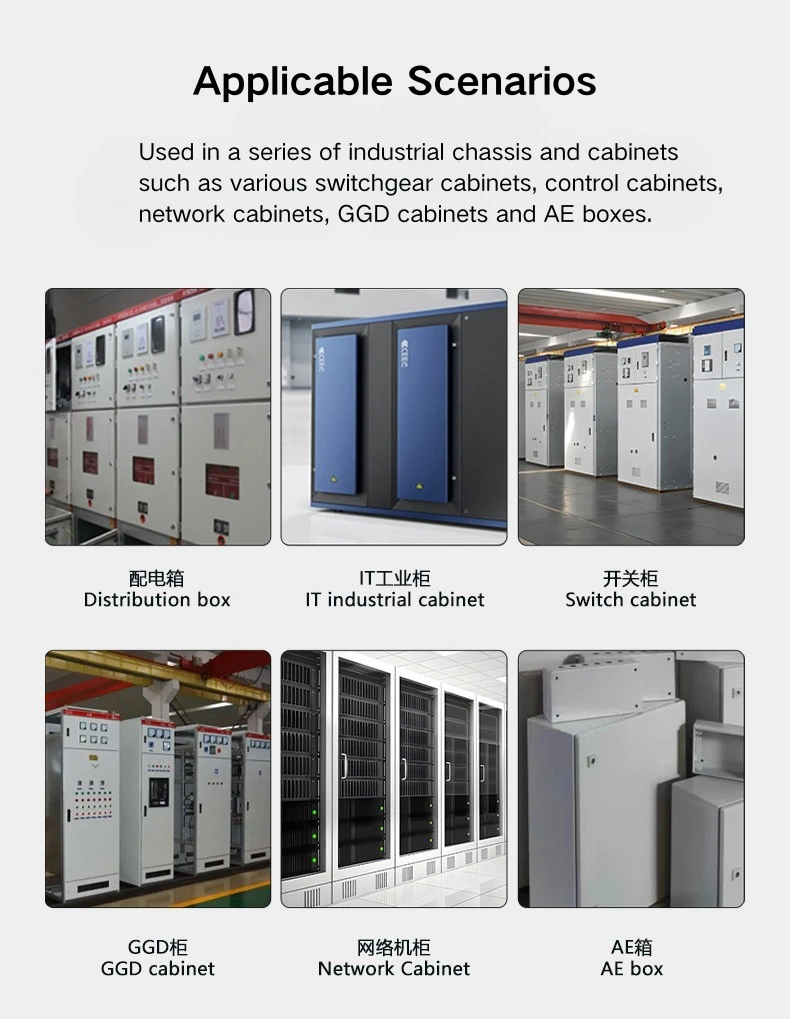

अनुप्रयोग परिस्थिती

स्टडसह लपवलेले बिजागर बहुतेकदा वितरण पॅनेलचे दरवाजे, स्विचगियर संलग्नक, नेटवर्क कॅबिनेटचे दरवाजे आणि औद्योगिक उपकरणे कॅबिनेटवर दिसून येते जेथे बाह्य स्वच्छ गोष्टी ठेवल्या जातात. बिजागर चौकटीच्या आत बसलेला असल्याने, दरवाजा बंद केल्यावर बाहेरून काहीही दिसत नाही — बाहेर पसरलेली बॅरल नाही, उघडलेला पंख नाही.

वर्कशॉपमध्ये एकत्रित केलेल्या आणि साइटवर पाठवल्या जाणाऱ्या कॅबिनेटसाठी स्टडसह लपविण्यायोग्य काज्याची विलग करण्यायोग्य बाजू देखील उपयुक्त आहे — दरवाजा वाहतुकीसाठी बंद होऊ शकतो आणि कॅबिनेट स्थितीत आल्यावर परत जाऊ शकतो. गॅल्वनाइज्ड कार्बन स्टील फिनिश मानक घरातील औद्योगिक वातावरणासाठी ठीक आहे, आणि 86 मिमीवर बिजागर फ्रेम चॅनेलच्या परिमाणांमध्ये बसते जे तुम्हाला सामान्यत: वितरण आणि स्विचगियर संलग्नकांवर आढळतात.

वारंवार विचारले जाणारे प्रश्न

Q1: CL060 बिजागराचा एकूण आकार किती आहे?

CL060 लपवलेल्या बिजागराची एकूण लांबी 86 मिमी, बिजागराच्या शरीराची लांबी 70 मिमी आणि बॅरल व्यास Φ5 मिमी आहे. माउंटिंग विंग 25 मिमी रुंद आहे आणि बिजागर शरीर 22.6 मिमी रुंद आहे. एकूण वजन 83 ग्रॅम आहे.

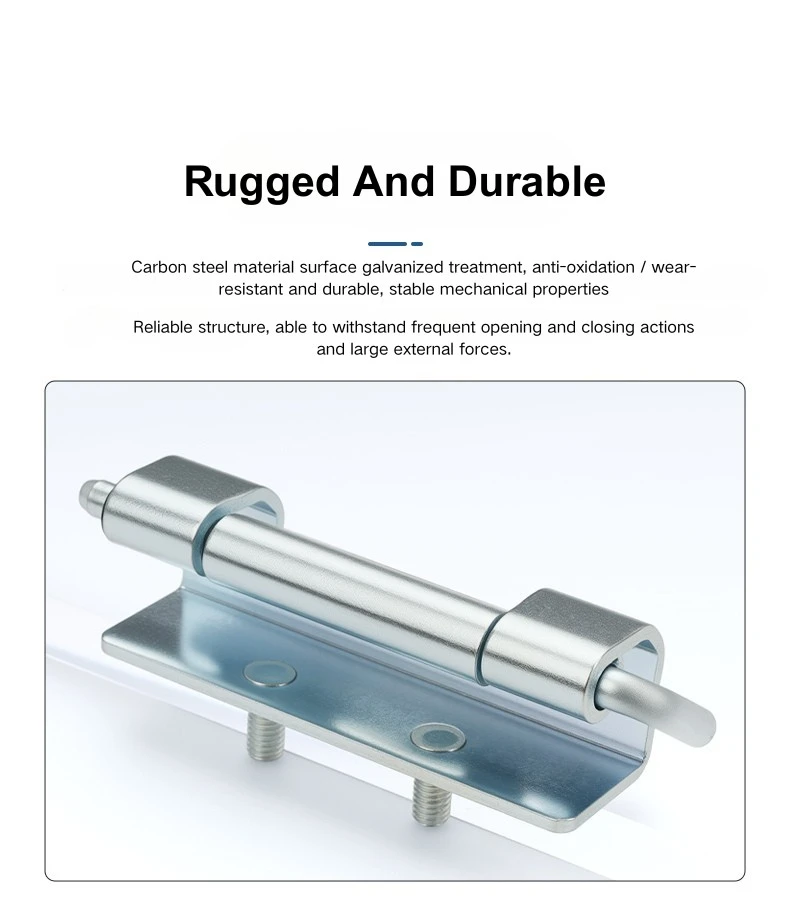

Q2: CL060 कोणत्या सामग्रीपासून बनविले आहे?

CL060 हे गॅल्वनाइज्ड फिनिशसह कार्बन स्टीलपासून बनवले आहे. हे सध्या फक्त एका स्पेसिफिकेशनमध्ये उपलब्ध आहे.

Q3: CL060 कसे स्थापित केले जाते?

CL060 वेल्डिंग आणि नट माउंटिंगचे संयोजन वापरते. माउंटिंग विंग दरवाजाच्या पटलावर वेल्डेड केले जाते आणि समाविष्ट M5 स्क्रू वापरून स्टड फ्रेम चॅनेलला जोडते. स्लॉटेड माउंटिंग होल अंतिम फिक्सिंगपूर्वी स्थितीत समायोजन करण्यास अनुमती देते.

Q4: स्टडचे परिमाण काय आहेत?

स्टडमध्ये Φ9.5 मिमी डोक्याचा व्यास, 10 मिमी शाफ्ट लांबी, 2 मिमी खांदा आणि थ्रेड M5 आहे. हे > 9.7 मिमीच्या ओपनिंगसह फ्रेम चॅनेल संलग्न करते.

Q5: CL060 कोणत्या फ्रेम चॅनेलच्या परिमाणे फिट आहे?

CL060 लपवलेले बिजागर R15.7 ते R17.7 मिमीच्या आतील त्रिज्या असलेल्या फ्रेम चॅनेलमध्ये बसते. दरवाजाच्या पॅनेलची खोली क्लिअरन्स ≤18.8 मिमी आहे आणि एकूण पार्श्व पोहोच ≤21.4 मिमी आहे.

Q6: CL060 कोणत्या प्रकारांसाठी योग्य आहे?

CL060 चा वापर वितरण पॅनेलचे दरवाजे, स्विचगियर संलग्नक, औद्योगिक नेटवर्क कॅबिनेट आणि यांत्रिक उपकरणे कॅबिनेटच्या दारांवर केला जातो — कोठेही लपविलेल्या, अलग करण्यायोग्य बिजागराला पृष्ठभाग-माऊंट केलेल्या पर्यायापेक्षा प्राधान्य दिले जाते.
