90 अंश बेंड कॅबिनेट बिजागर

यिताई लॉकमधून लपविलेल्या एन्क्लोजर हिंग्ज सोर्स करणाऱ्या खरेदीदारांसाठी, 90 डिग्री बेंड कॅबिनेट हिंग्ज CL275 मालिका तिच्या तीन मॉडेल्समध्ये दोन ओपनिंग अँगल कव्हर करते — CL275-1 वर 120° आणि CL275-2 आणि CL275-3 दोन्हीवर 90°. CL275-2 आणि CL275-3 समान क्षैतिज फूटप्रिंट सामायिक करतात परंतु त्यांच्या पार्श्व परिमाणांमध्ये भिन्न आहेत, म्हणून त्यांच्यामधील निवड विशिष्ट दरवाजा पॅनेल आणि तुमच्या संलग्नक फ्रेम भूमितीवर येते. तिघेही पिन ठेवण्यासाठी Φ4 ओपन रिटेनिंग रिंगसह Φ5 मिमी बॅरल वापरतात.

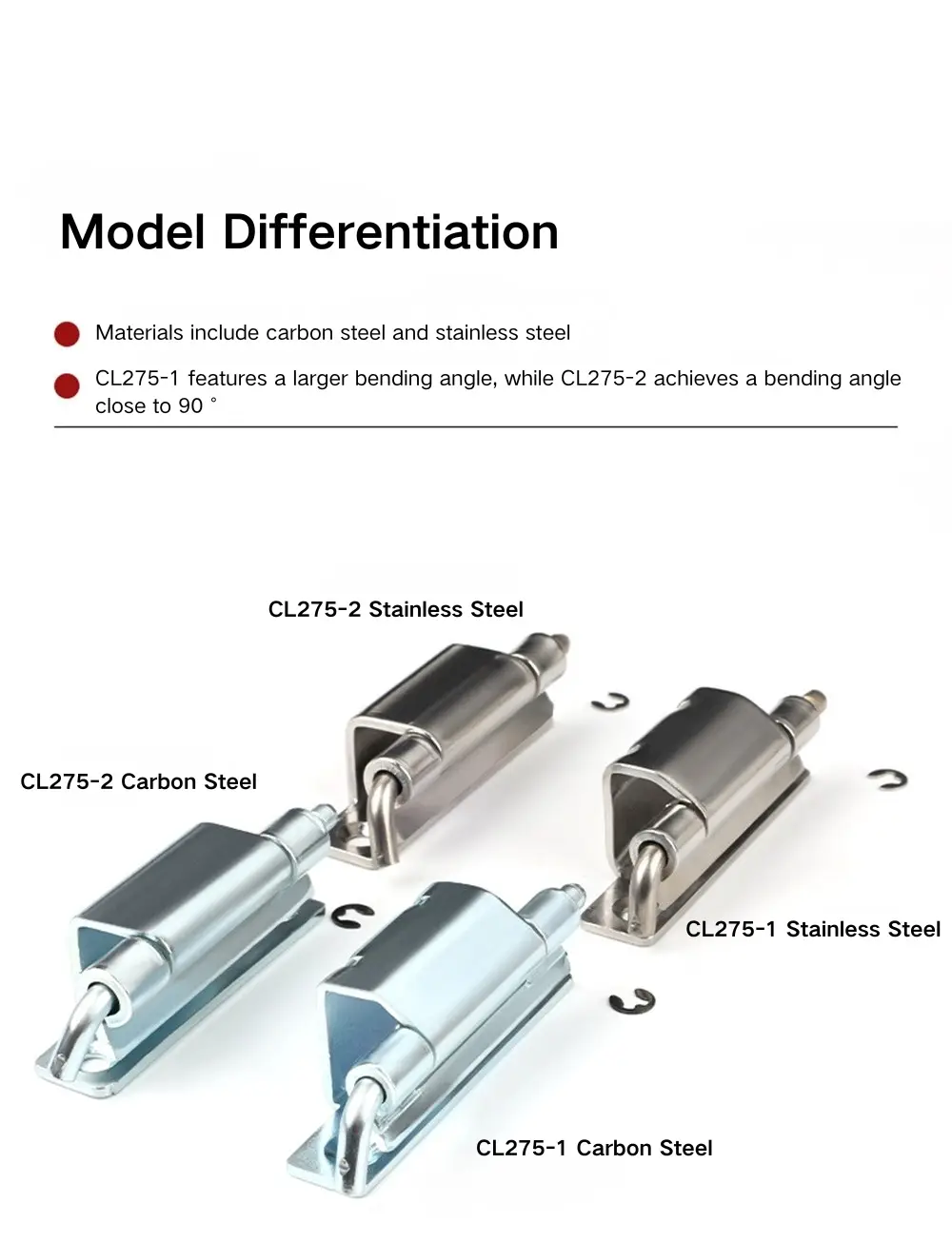

मॉडेल पर्याय आणि परिमाण

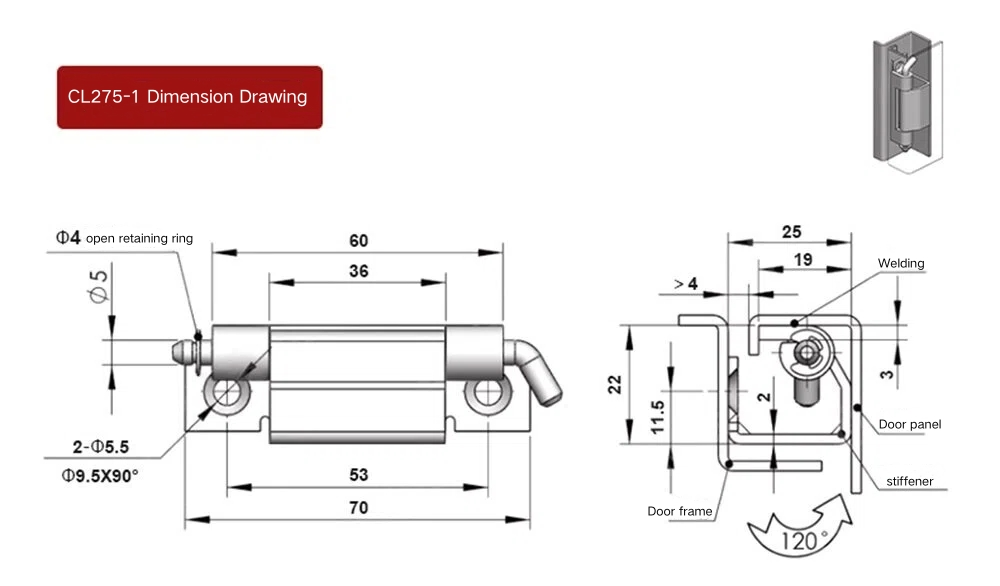

90 डिग्री बेंड कॅबिनेट हिंज CL275-1 हे सर्वात मोठे मॉडेल आहे, ज्याची एकूण लांबी 70 मिमी आणि बिजागर बॉडी 60 मिमी आहे. माउंटिंग विंग्समधील आतील अंतर 53 मिमी आहे, बॅरलचा व्यास Φ5 मिमी आहे आणि दोन माउंटिंग होल Φ9.5×90° काउंटरसिंकसह Φ5.5 मिमी आहेत. CL275-1 हे 120° वर उघडते, जेथे विस्तीर्ण दरवाजाच्या स्विंगची आवश्यकता असते तेथे ते योग्य निवड करते.

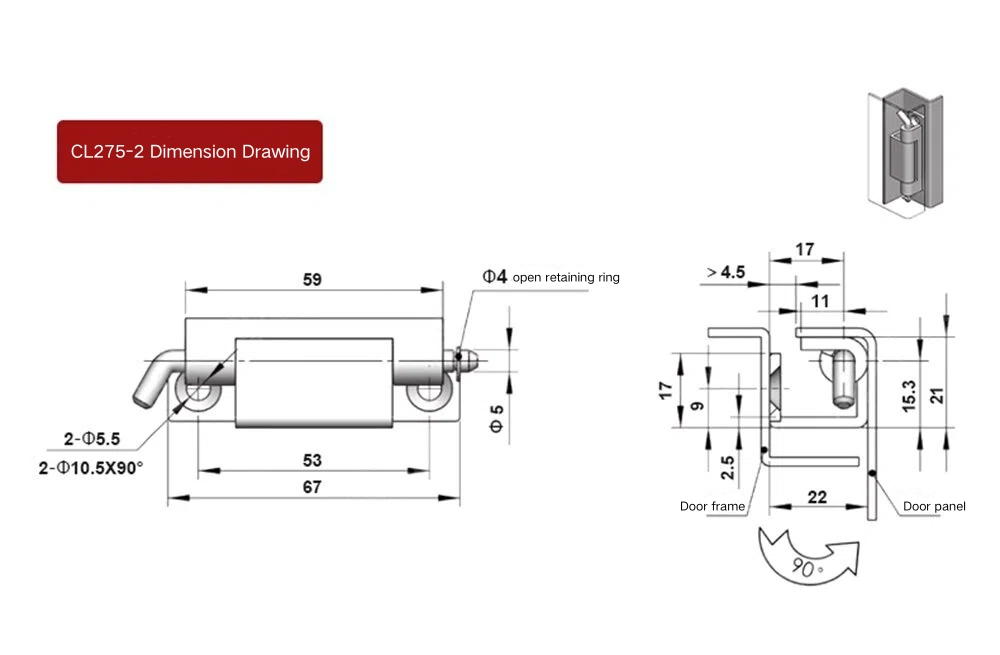

CL275-2 आणि CL275-3 दोन्ही 90° पर्यंत उघडतात आणि 53 मिमी आतील स्पॅन आणि Φ5 मिमी बॅरल सामायिक करतात, परंतु त्यांच्या एकूण परिमाणे आणि छिद्र कॉन्फिगरेशनमध्ये भिन्न आहेत. CL275-2 ची एकूण लांबी 59 मिमी बॉडीसह 67 मिमी आहे आणि दोन Φ10.5×90° काउंटरसिंक होलसह दोन Φ5.5 मिमी छिद्रे वापरतात. CL275-3 मध्ये 60 मिमी शरीर आणि दोन Φ5.2 मिमी माउंटिंग होलसह एकूण लांबी 67 मिमी आहे. CL275-3 चे पार्श्व प्रोफाइल देखील CL275-2 पेक्षा वेगळे आहे, दाराच्या चौकटीची बांधणी खोली 19.3 मिमी आणि एकूण पार्श्व उंची 20.2 मिमी आहे — विशिष्ट फ्रेम चॅनेलमध्ये 90 डिग्री बेंड कॅबिनेट बिजागर बसवताना महत्त्वाचे तपशील.

रचना आणि स्थापना

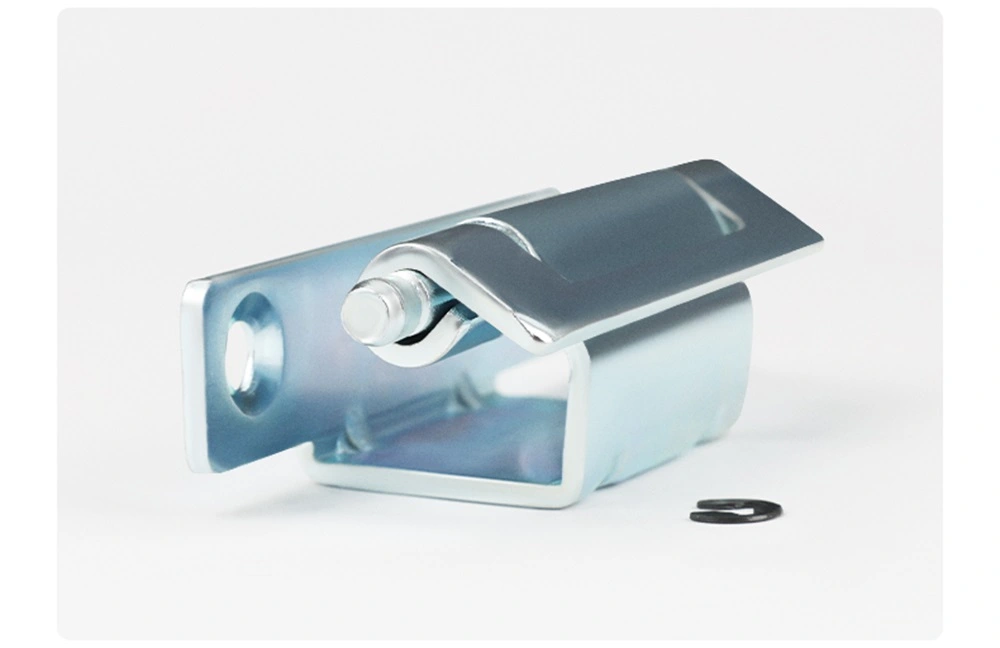

90 डिग्री बेंड कॅबिनेट हिंजचे सर्व तीन मॉडेल वेल्डिंगद्वारे स्थापित केले जातात. वाकलेल्या विंग डिझाइनचा अर्थ बिजागर सीटची एक बाजू दरवाजाच्या चौकटीच्या चॅनेलच्या आतील बाजूस आणि दुसरी दरवाजाच्या पॅनेलच्या विरूद्ध आहे, बिजागर बॅरल कॅबिनेटच्या चेहऱ्यावर न ठेवता फ्रेम प्रोफाइलमध्ये खाली बसलेले आहे. ही छुपी स्थिती CL275 ला प्रमाणित पृष्ठभाग-माउंट केलेल्या बिजागरापासून वेगळे करते.

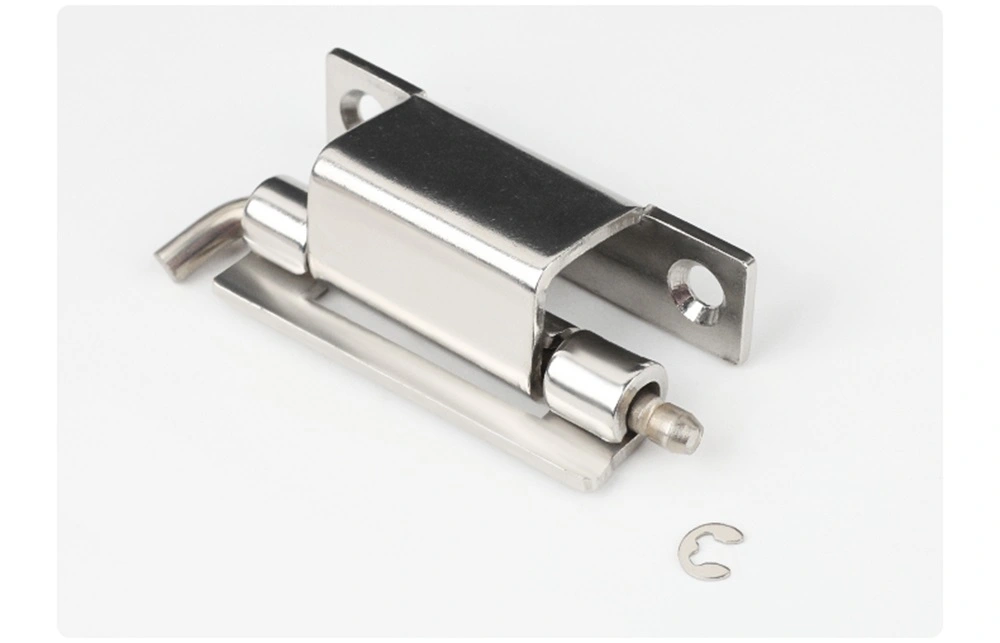

90 डिग्री बेंड कॅबिनेट हिंज ऑपरेशन दरम्यान पिन ठिकाणी ठेवण्यासाठी तिन्ही मॉडेल्सवर Φ4 ओपन रिटेनिंग रिंग वापरते. दाराचे पान टिकवून ठेवणारी रिंग काढून टाकून आणि पिन ओढून काढले जाऊ शकते — कोणत्याही साधनांची आवश्यकता नाही — जे कॅबिनेटसाठी उपयुक्त आहे ज्यांना अंतर्गत प्रवेश किंवा देखरेखीसाठी अधूनमधून दरवाजा काढण्याची आवश्यकता असते. वेल्डेड इन्स्टॉलेशनमुळे फिक्स्ड विंग फ्रेमवर कायमचे अँकर केले जाते, त्यामुळे दरवाजा वारंवार काढल्याने माउंटिंगवर परिणाम होत नाही.

साहित्य आणि पृष्ठभाग उपचार

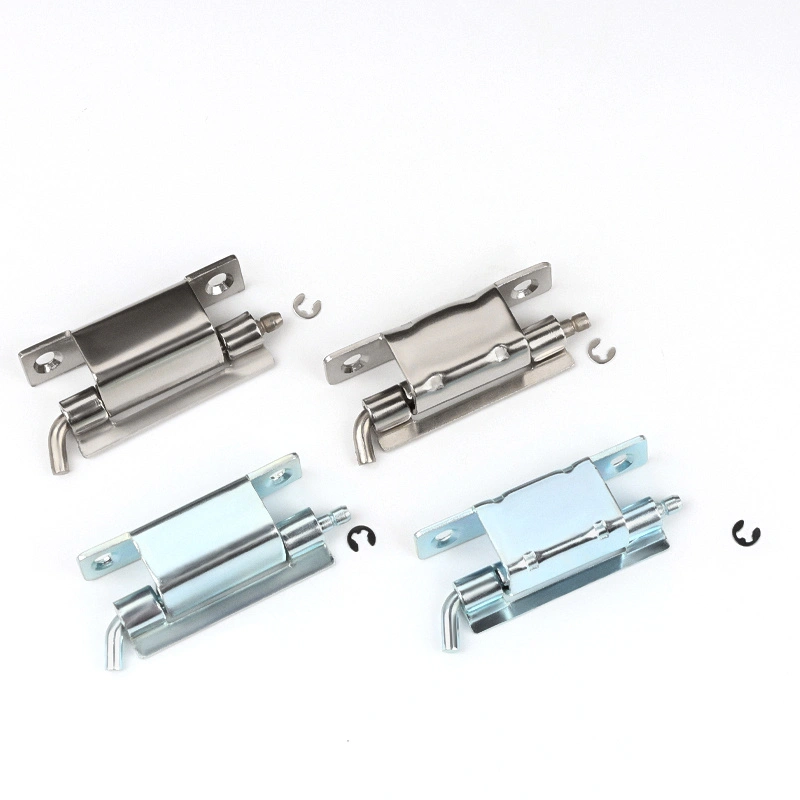

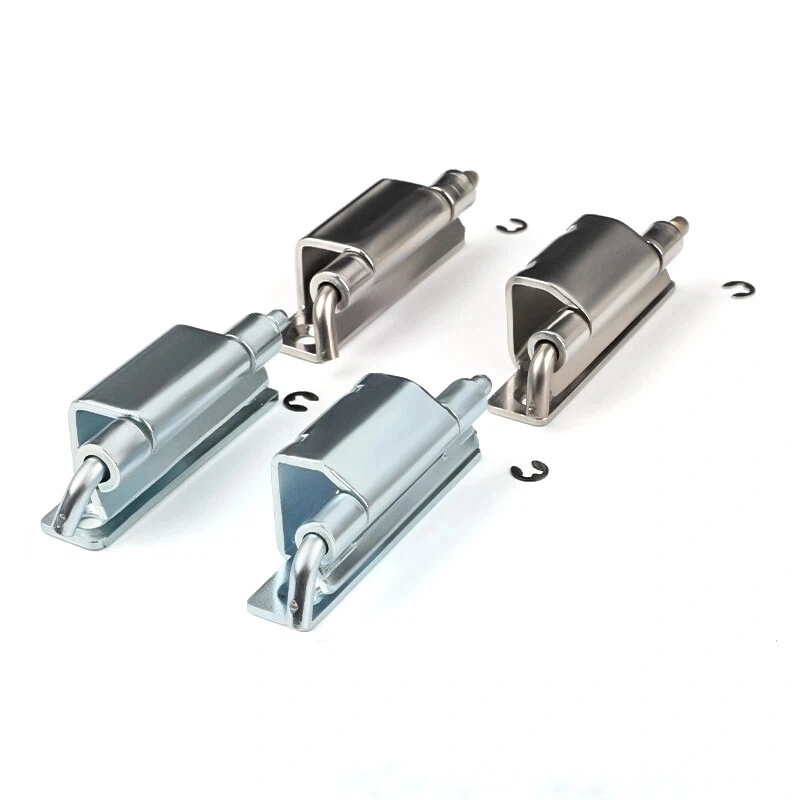

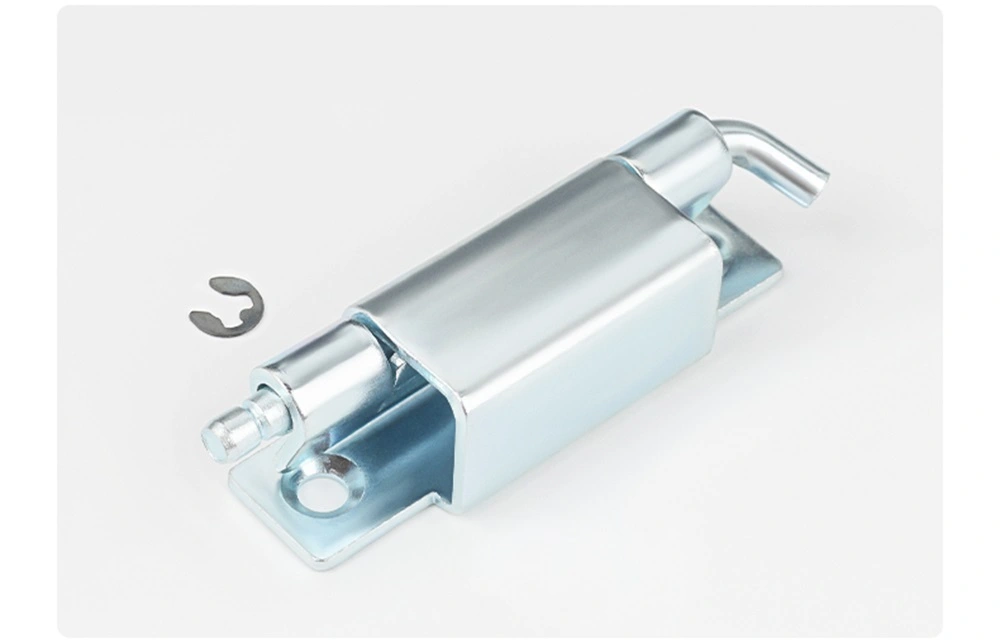

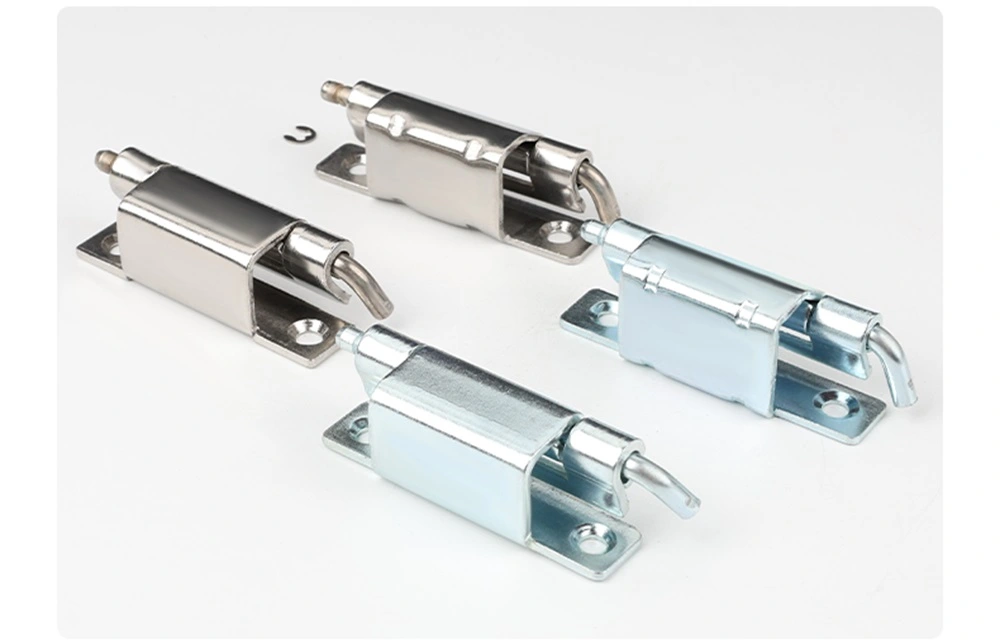

90 डिग्री बेंड कॅबिनेट हिंज गॅल्वनाइज्ड कार्बन स्टील आणि 304 स्टेनलेस स्टीलमध्ये उपलब्ध आहे. कार्बन स्टील व्हर्जनमध्ये झिंक प्लेटिंग असते जे कोरड्या किंवा हवामान-नियंत्रित वातावरणात घरातील वेढ्यांसाठी पुरेसे गंज संरक्षण प्रदान करते. बहुतेक इलेक्ट्रिकल कॅबिनेट आणि डिस्ट्रिब्युशन बॉक्स ऍप्लिकेशन्ससाठी ही मानक निवड आहे जिथे स्थापना घरामध्ये असते आणि आर्द्रता हा घटक नसतो.

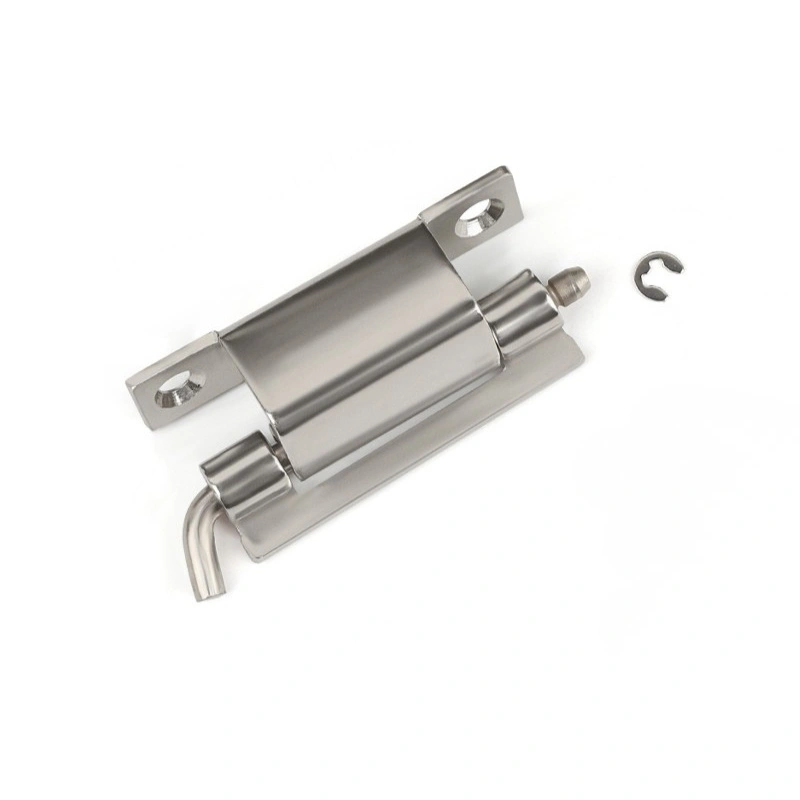

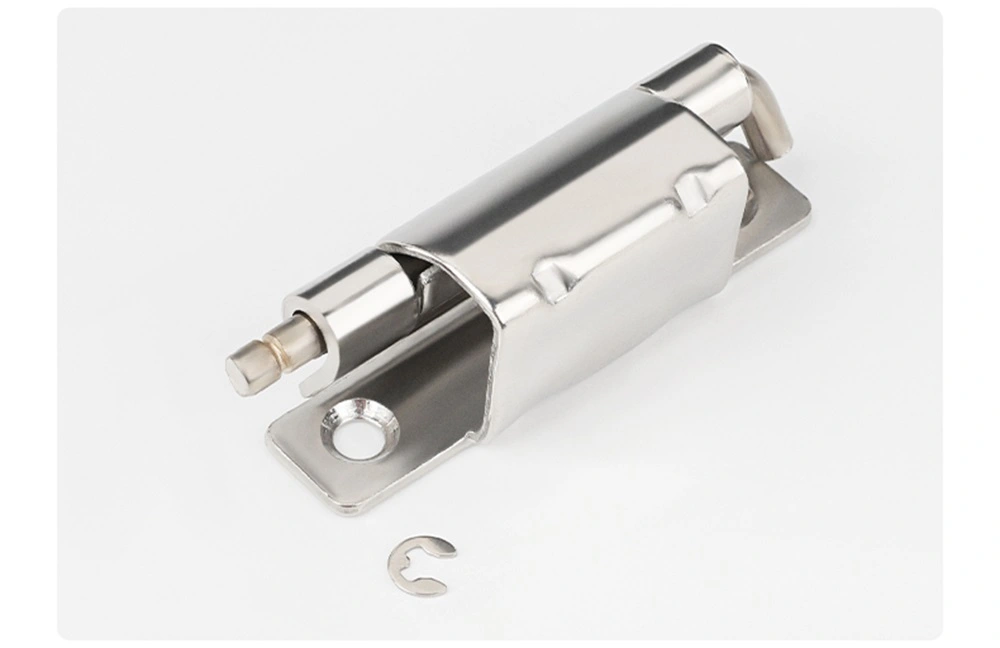

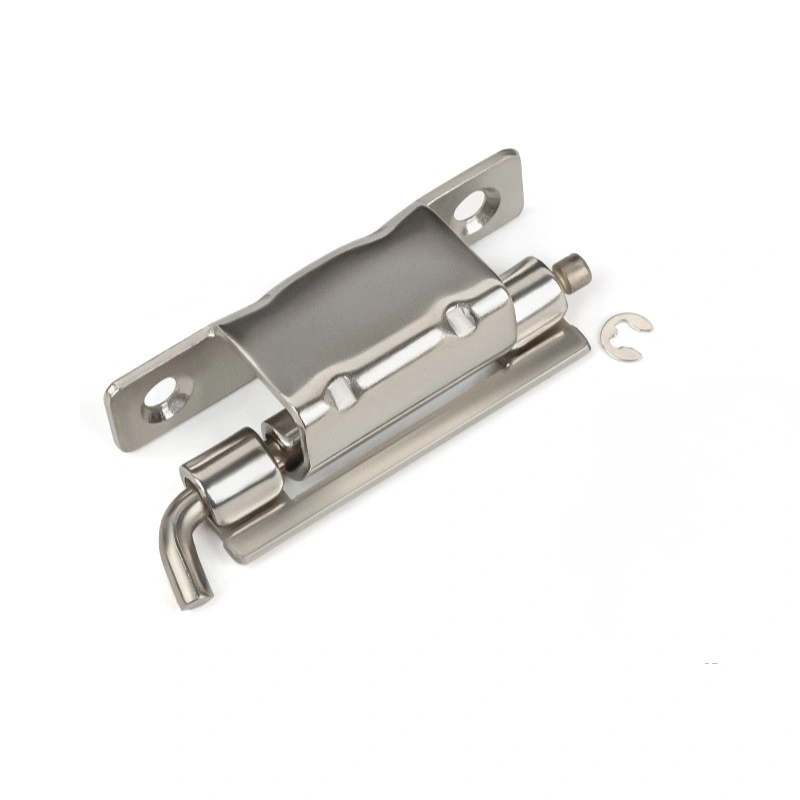

304 स्टेनलेस स्टील 90 डिग्री बेंड कॅबिनेट बिजागर हा ओलावा, बाहेरील परिस्थिती किंवा भारदस्त आर्द्रता असलेल्या वातावरणाच्या संपर्कात असताना उत्तम पर्याय आहे. जेव्हा कॅबिनेट बाह्य फिनिशचा विचार केला जातो तेव्हा स्टेनलेस स्टील देखील निर्दिष्ट केले जाते, कारण ते आव्हानात्मक परिस्थितीत गॅल्वनाइज्ड कार्बन स्टीलपेक्षा त्याचे स्वरूप अधिक चांगले ठेवते. दोन्ही साहित्य सर्व तीन CL275 मॉडेलमध्ये उपलब्ध आहेत.

वारंवार विचारले जाणारे प्रश्न

Q1: CL275 मालिकेतील तीन मॉडेल कोणते आहेत आणि ते कसे वेगळे आहेत?

CL275 मालिकेत CL275-1, CL275-2 आणि CL275-3 यांचा समावेश आहे. CL275-1 120° वर उघडते आणि 70 मिमी एकूण लांबीचे सर्वात मोठे मॉडेल आहे. CL275-2 आणि CL275-3 दोन्ही 90° वर उघडतात आणि समान क्षैतिज परिमाण सामायिक करतात, परंतु त्यांच्या पार्श्व प्रोफाइल आणि माउंटिंग होल कॉन्फिगरेशनमध्ये भिन्न आहेत. तिन्ही Φ5 मिमी बॅरलसह वेल्डेड बिजागर आहेत.

Q2: प्रत्येक मॉडेलचा उघडण्याचा कोन काय आहे?

CL275-1 120° वर उघडतो. CL275-2 आणि CL275-3 दोन्ही 90° वर उघडतात. ओपनिंग कोन बिजागर पंखांच्या बेंड भूमितीद्वारे निश्चित केले जाते आणि स्थापनेनंतर समायोजित केले जाऊ शकत नाही.

Q3: CL275 बिजागर कसे स्थापित केले जाते?

सर्व तीन CL275 मॉडेल वेल्डिंगद्वारे स्थापित केले जातात. वाकलेला पंख फॅब्रिकेशन दरम्यान कॅबिनेट फ्रेम किंवा दरवाजाच्या पॅनेलवर वेल्डेड केला जातो. या मालिकेत स्क्रू-माउंट पर्याय नाही.

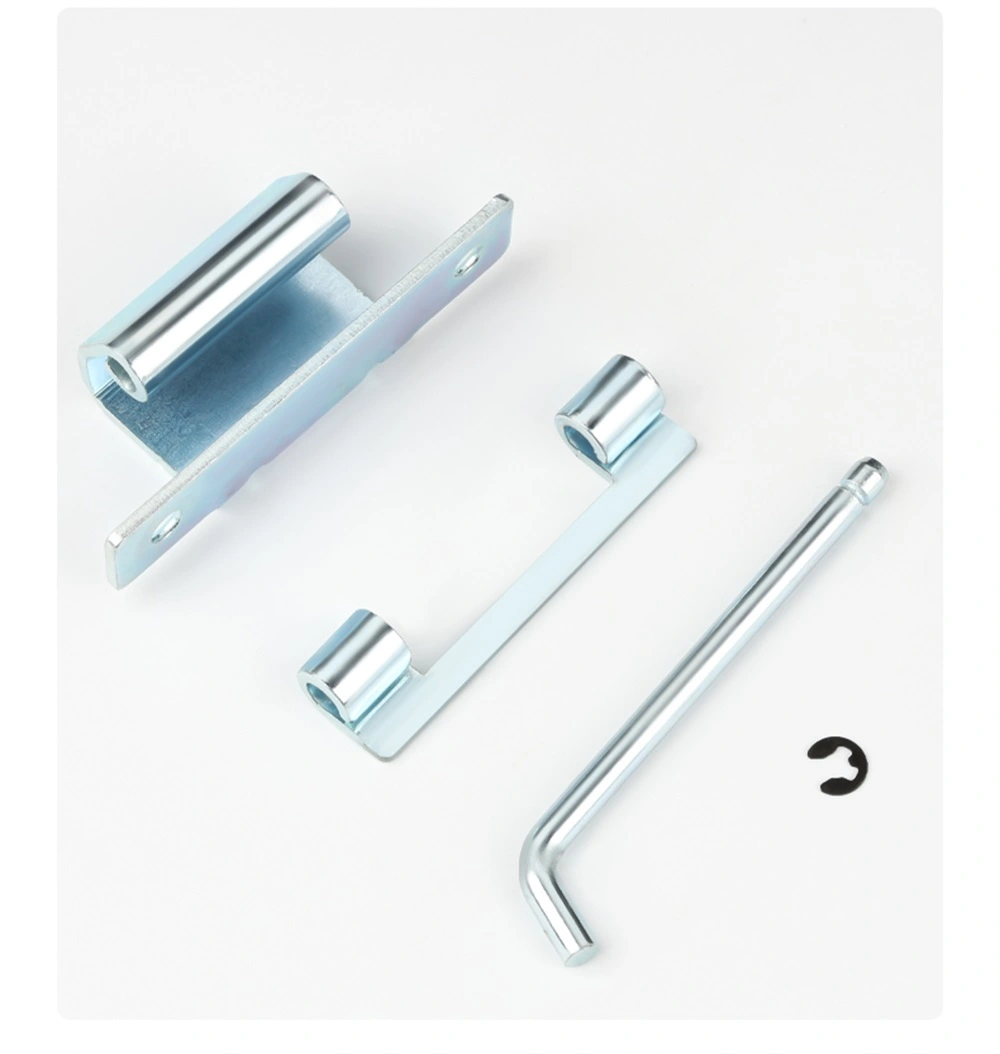

Q4: बिजागर पिन कसा ठेवला जातो आणि दरवाजा काढला जाऊ शकतो?

सर्व CL275 मॉडेल पिन ठिकाणी ठेवण्यासाठी Φ4 ओपन रिटेनिंग रिंग वापरतात. दरवाजा काढण्यासाठी, टिकवून ठेवणारी अंगठी काढून टाका आणि पिन ओढा — कोणत्याही साधनांची आवश्यकता नाही. वेल्डेड बेस फ्रेमवर स्थिर राहतो, त्यामुळे बिजागर माउंटिंगला प्रभावित न करता दरवाजा काढून टाकला आणि पुन्हा जोडला जाऊ शकतो.

Q5: कोणती सामग्री उपलब्ध आहे?

CL275 बेंड कॅबिनेट बिजागर गॅल्वनाइज्ड कार्बन स्टील आणि 304 स्टेनलेस स्टीलमध्ये येते. कार्बन स्टील सूट इनडोअर, कोरड्या संलग्न; बाहेरच्या स्थापनेसाठी किंवा नियमित ओलावा असलेल्या वातावरणासाठी स्टेनलेस स्टील हा उत्तम पर्याय आहे.

Q6: CL275-2 आणि CL275-3 मध्ये काय फरक आहे?

दोन्ही मॉडेल्स समान क्षैतिज परिमाणे आणि 90° उघडण्याचे कोन सामायिक करतात, परंतु त्यांचे पार्श्व प्रोफाइल भिन्न आहेत. CL275-3 मध्ये 19.3 mm ची डोअर फ्रेम एंगेजमेंट डेप्थ आणि 20.2 mm ची पार्श्व उंची आहे, तर CL275-2 मध्ये वेगळ्या फ्रेम चॅनेल भूमितीसाठी भिन्न पार्श्विक मंजुरी आहेत. तुमच्या विशिष्ट दाराची चौकट आणि पॅनेलच्या आकारमानावर आधारित निवडा.
